Tensión de alimentación |
220V~240V, CA, tierra protectora |
|
Protección del motor |
No se requiere protección externa |
|
Clase IP |
IP44 |
|
Clase de aislamiento |
H |
|
Humedad(RH) |
Máximo 95% |
|
Presión del sistema |
1,0 MPa |
|
Cumplimiento |
EMC/RoHS/REACH/TUV/CE/EEI |
|
Temperatura ambiental |
-30°C~55°C |
|
Clase de temperatura |
TF 95 |
|
Temperatura del líquido |
2~+95℃ |
|
Conexiones/Uniones |
Estándar Shinhoo/Molex/TE |
Item NO.:

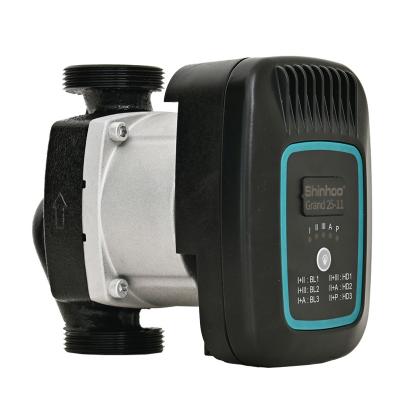

Grand 32-111. Sistema doméstico de calefacción y suministro de agua
2. Sistema de bomba de calor de fuente de aire y tierra
3.Sistema de aire acondicionado
4. Sistema de circulación de agua caliente industrial
5.Sistema solar térmico
6.Compatibilidad con bomba de calor totalmente inversor R290
Ámbito de uso
Bomba de calor con fuente de aire sistema de suministro combinado
Certificación de producto
El producto cumple con los requisitos de TUVãCEãEMCãRoHSãREACH ãCertificación EEI≤0.23-part3
Ventaja
Fácil instalación y operación
Equipada con el modo de autoadaptación AUTO (configuración predeterminada), la bomba funciona una vez que se conecta la alimentación y adapta su rendimiento de acuerdo con las necesidades reales del sistema.
El control se realiza mediante una señal de bajo voltaje de modulación de ancho de pulso digital (PWM), lo que permite que la bomba se utilice para cumplir con diferentes requisitos de flujo en varios sistemas.
Bajo ruido y alto confort
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Consumo de energía más bajo, hasta 6 W
Protección múltiple
Con protección contra sobretensión y sobrecorriente
Parámetro de referencia de diseño ecológico
EEI≤0,20-Parte 3
Enchufe de alimentación de liberación rápida
Arranque y detenga la bomba rápidamente.
Parámetros básicosParámetros básicos
|
Potencia nominal |
140W |
|
Flujo máx. |
6,5 m³/h |
|
Cabeza máxima |
11 minutos |
|
Corriente nominal |
1.09A |
|
Voltaje/Frecuencia |
230 V 50 HZ/60 HZ |
|
Carcasa de bomba |
Hierro fundido |
|
Líquido bombeado |
Agua |
|
Clase de aislamiento |
Al |
|
Grado de protección |
IP44 |
|
Rango de temperatura del líquido |
-30-95°C |
|
Energía(EEI) |
≤0.21-Parte3 |
|
Presión máxima del sistema |
1,0 MPa |
Requisitos de medios
|
Medio: agua o mezcla de agua + glicol (≤ 50%) |
Temperatura media: 2°C∼95°C |
|
Valor de PH del medio ï¼6,5-8,5 |
Dureza media ï¼25°dH |
|
Contenido de impurezas sólidas en el medio: diámetro y dirección longitudinal de las impurezas sólidas ≤ 0,1 mm y relación de volumen ≤ 0,1% |
|
Requisitos del entorno de servicio
La temperatura ambiente de trabajo de la bomba debe sincronizarse con la temperatura media de 2~95 ℃, como se muestra en la figura de la derecha (la concentración máxima de etilenglicol es 50 %, es decir, la temperatura mínima del medio es -30°C)
Arranque y parada de la bomba
Tiempo de inicio: el tiempo de inicio de la bomba de agua es inferior a 8 s, el tiempo desde el encendido hasta alcanzar la velocidad máxima
En modo PWM, al arrancar desde el estado de parada de la bomba de agua (sin fuente de alimentación), se debe alcanzar el 90% de la velocidad máxima en al menos 8 segundos
En modo PWM, comience desde el modo de espera y alcance el 90% de la velocidad máxima en al menos 8 segundos
Tiempo de apagado: el tiempo de apagado de la bomba de agua es inferior a 1 s, es decir, el tiempo desde el corte de energía hasta el apagado de la bomba de agua
Curva de rendimiento
Esta curva de rendimiento es adecuada para agua a temperatura normal, como una bomba para un medio sin agua, el rendimiento hidráulico de la bomba se reducirá, por lo tanto, al seleccionar la bomba, se deben considerar las características del medio líquido
Conexión de alimentación
Voltajeï¼220-240 V CA (±10 %)
Frecuenciaï¼50/60Hz
Voltaje de señal de entrada PWMï¼4-24V
corriente de entrada mínimaï¼4mA
Frecuencia de la señal de entrada PWM: 100-2000Hz
Señal de salida PWM: salida de drenaje abierto del colector, debe conectarse a una resistencia pull-up, el voltaje se selecciona de acuerdo con el rango de adquisición de señal de la computadora host
Plano de instalación
