| Potencia nominal | 140 W |
| Caudal máximo | 6,5 m³/h |
| Cabeza máxima | 11 metros |
| Corriente nominal | 1.09A |
| Voltaje/Frecuencia | 230 V 50 Hz/60 Hz |
| Carcasa de la bomba | Hierro fundido |
| Líquido bombeado | Agua |
| Clase de aislamiento | H |
| Grado de protección | IP44 |
| Rango de temperatura del líquido | -30-95℃ |
| Energía (EEI) | ≤0,21-Parte 3 |
| Presión máxima del sistema | 1,0 MPa |

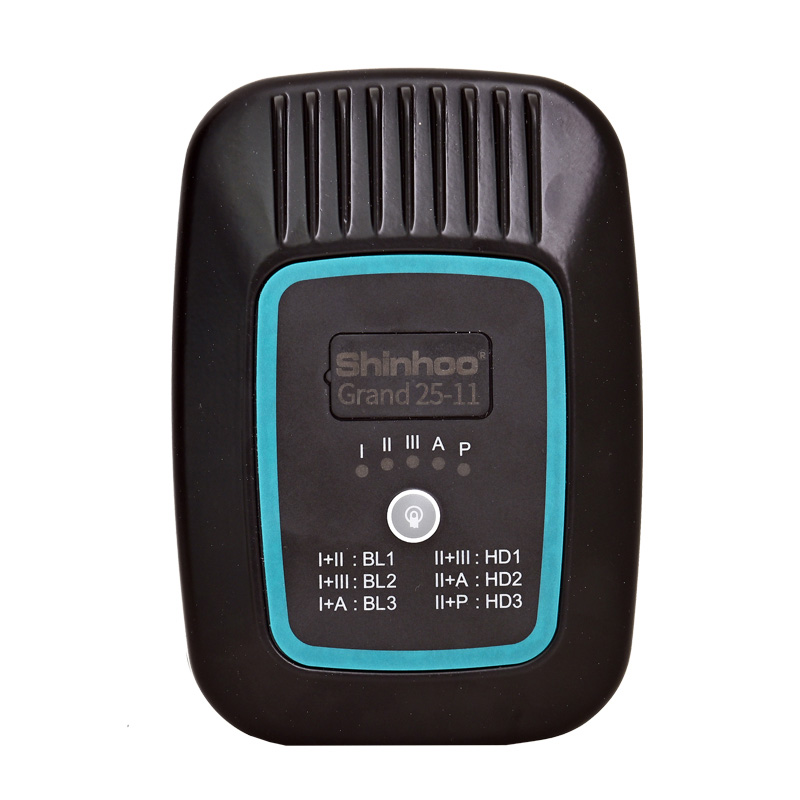

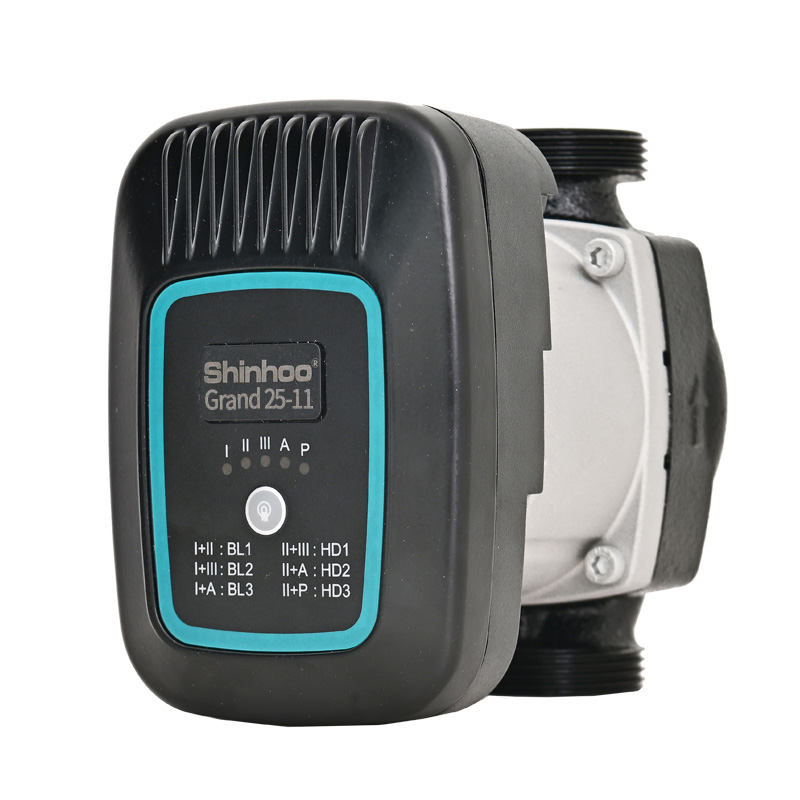

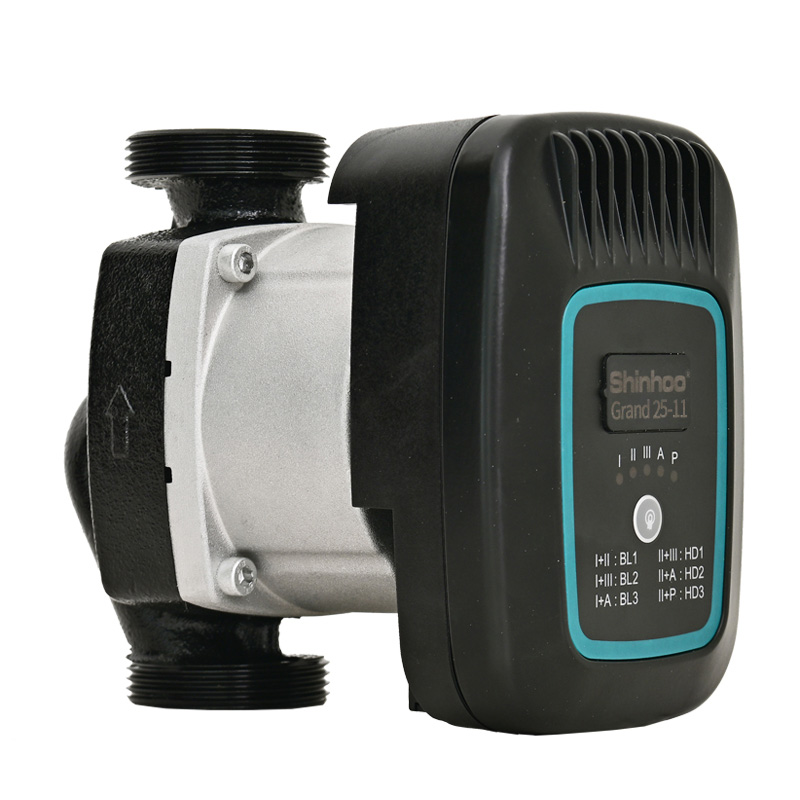

Item NO.:
Grand 25-111. Sistema de calefacción y suministro de agua doméstico
2. Sistema de bomba de calor de aire y tierra
3.Sistema de aire acondicionado
4. Sistema de circulación de agua caliente industrial
5.Sistema solar térmico
6. Compatibilidad con todas las bombas de calor Inverter R290
Ámbito de uso
Bomba de calor de fuente de aire sistema de suministro combinado
Certificación de productos
El producto cumple con los requisitos de TUV. 、 CE 、 Compatibilidad electromagnética 、 RoHS 、 ALCANZAR 、 Certificación EEI≤0,23-parte 3
Ventaja
Fácil instalación y operación
Equipada con modo de autoadaptación AUTO (configuración predeterminada), la bomba funciona una vez que se conecta la energía y adapta su rendimiento según las necesidades reales del sistema.
El control se efectúa mediante una señal de bajo voltaje con modulación de ancho de pulso (PWM) digital, lo que permite utilizar la bomba para satisfacer diferentes requisitos de caudal en varios sistemas.
Bajo nivel de ruido y gran comodidad.
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Consumo de energía mínimo hasta 6 W
Protección múltiple
Con protección contra sobretensión y sobrecorriente
Punto de referencia de ecodiseño
EEI≤0,20-Parte 3
Enchufe de alimentación de liberación rápida
Poner en marcha y parar la bomba rápidamente.
Requisitos de los medios
|
Medio: agua o mezcla de agua + glicol (≤ 50%) |
Temperatura media: 2℃∼95℃ |
|
Valor de pH del medio ： 6.5-8.5 |
Dureza media ： 25°dH |
|
Contenido de impurezas sólidas en el medio: diámetro y dirección de longitud de las impurezas sólidas ≤ 0,1 mm y relación de volumen ≤ 0,1 % |
|
Requisitos del entorno de servicio
La temperatura ambiente de trabajo de la bomba debe estar sincronizada con la temperatura media de 2 a 95 ℃, como se muestra en la figura de la derecha (la concentración máxima de etilenglicol es del 50 %, es decir, la temperatura media mínima es de -30 ℃).
Arranque y parada de la bomba
Hora de inicio :el tiempo de arranque de la bomba de agua es inferior a 8 s, el tiempo desde el encendido hasta alcanzar la velocidad máxima
En modo PWM , al arrancar desde el estado de parada de la bomba de agua (sin alimentación), se debe alcanzar el 90% de la velocidad máxima en al menos 8 segundos
En modo PWM , comience desde el modo de espera y alcance el 90% de la velocidad máxima en al menos 8 segundos
Tiempo de apagado :el tiempo de apagado de la bomba de agua es menor a 1 s, es decir, el tiempo desde el corte de energía hasta el apagado de la bomba de agua

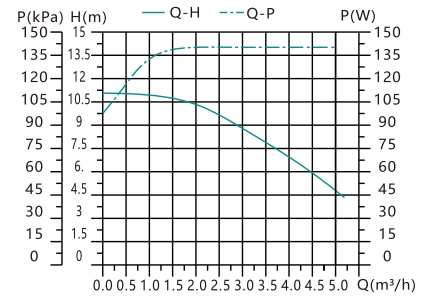

Curva de rendimiento
Esta curva de rendimiento es adecuada para agua a temperatura normal, como una bomba para un medio sin agua, el rendimiento hidráulico de la bomba se reducirá, por lo tanto, en la selección de la bomba, se deben considerar las características del medio líquido.
Conexión de alimentación
Voltaje ： 220-240 V CA (±10 %)
Frecuencia ： 50/60 Hz
Voltaje de la señal de entrada PWM ： 4-24 V
corriente de entrada mínima ： 4 mA
Frecuencia de señal de entrada PWM :100-2000 Hz
Señal de salida PWM :salida de colector de drenaje abierto, debe estar conectada a una resistencia pull-up, el voltaje se selecciona de acuerdo con el rango de adquisición de señal de la computadora host

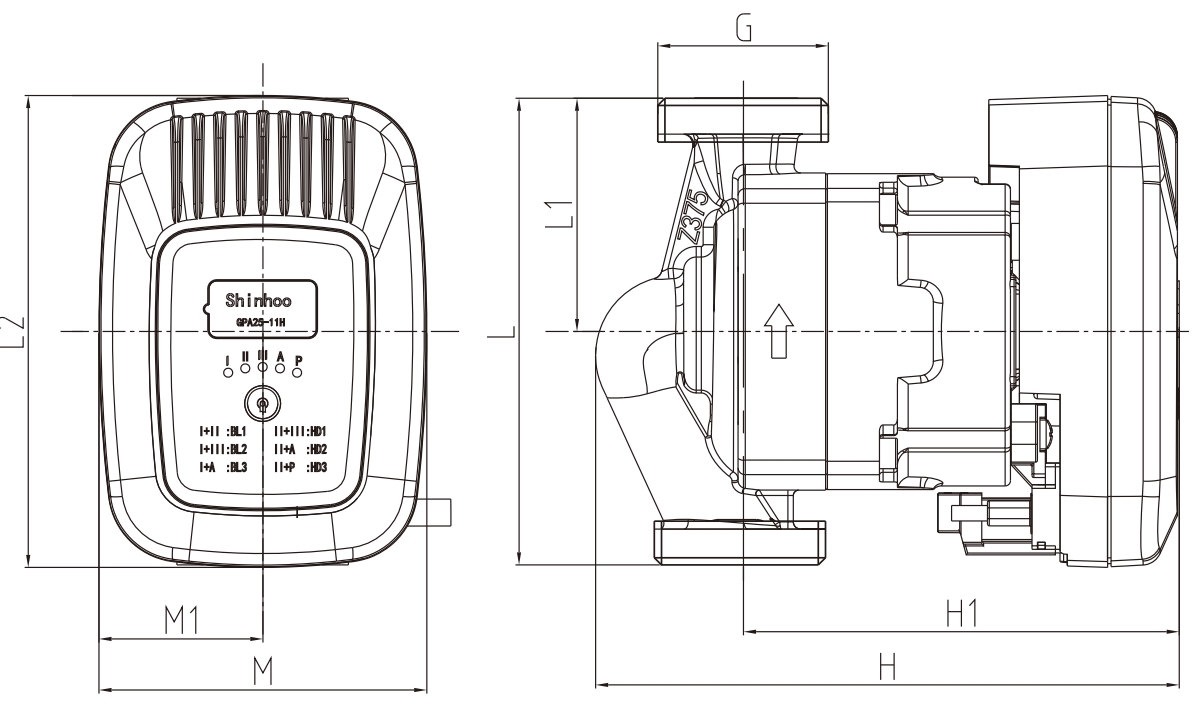

Dibujo de instalación
