Flujo máximo |
6,6 galones por minuto |
|
Cabeza máxima |
39 pies |
|
Potencia máxima de entrada |
45 W |
|
Máxima eficiencia |
23% |
|
Voltaje |
24 V CC |
|
Clase de aislamiento |
H |
|
Ruido |
＜42 dB(A) |
|
Nivel de protección |
Propiedad intelectual44 |

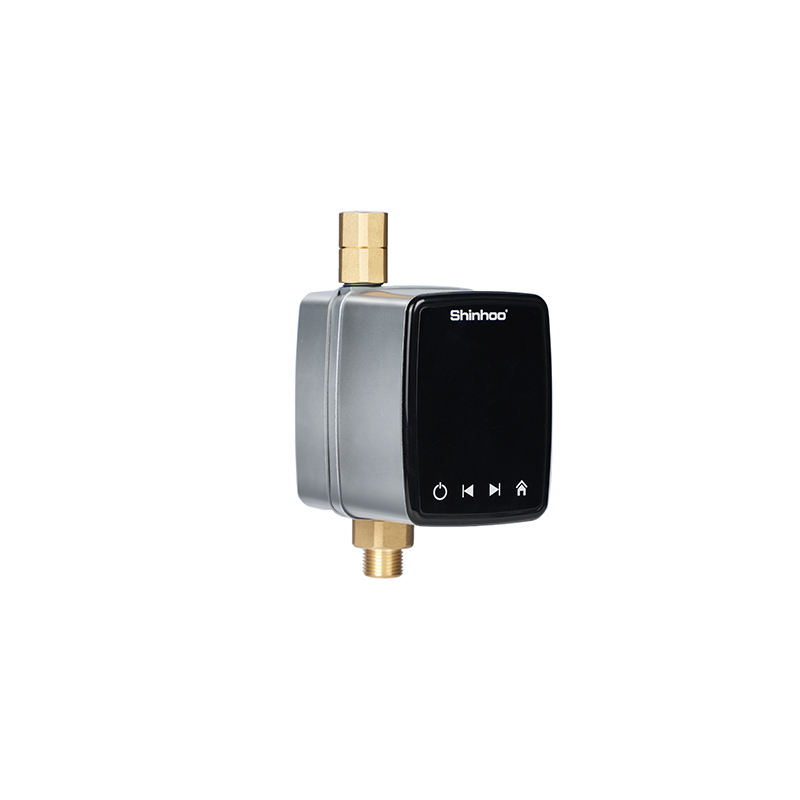

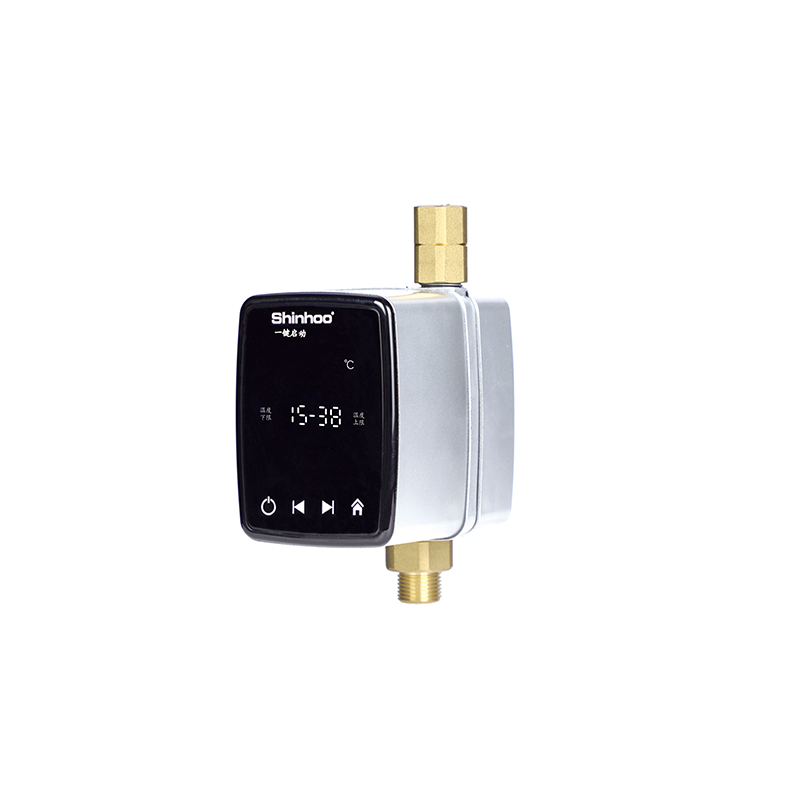

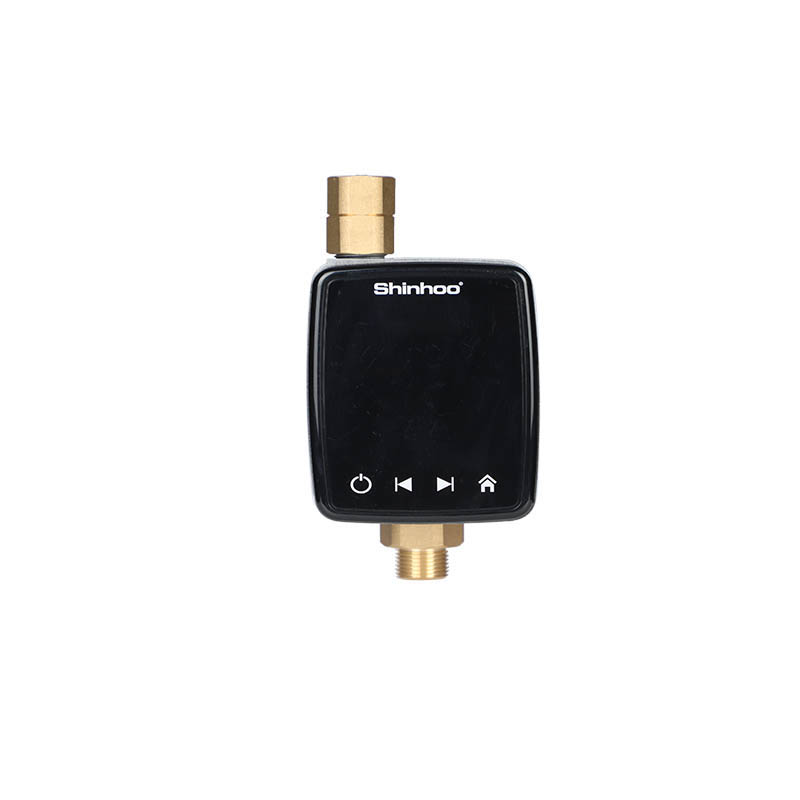

Item NO.:
SPA 15-12ESistemas de calefacción y suministro de agua para uso doméstico
Aire acondicionadosistemas
Uno botón de inicio:usuariosLa bomba comienza a funcionar cuando laLa temperatura del agua alcanza lalímite superior de la temperatura establecidao no hay flujo en la tubería cuando elLa bomba deja de funcionar después de bombear de nuevo.
Función de temporización:La hora actualestá en el período de tiempo establecido, si elLa temperatura del agua es más baja queel límite de temperatura establecido, elLa bomba comienza a funcionar cuando el aguaLa temperatura alcanza el valor establecidolímite de temperatura o no hay flujo en eltubería cuando la bomba se detienecorrer.
Función de modo todo el día:Si el aguaLa temperatura es más baja que la inferiorlímite de la temperatura establecida, elLa bomba comienza a funcionar cuando el aguala temperatura alcanza el límite superiorde la temperatura establecida o no hayflujo en la tubería, la bomba se detienecorrer.
Introducción al inicio del toque:Levante el grifo durante aproximadamente 1 segundo, la bomba comienza a funcionar cuando la temperatura del agua alcanza el límite superior de la temperatura establecida oNo hay flujo en la tubería, la bomba deja de funcionar o funciona continuamente durante 3 minutos a menos del límite superior de la temperatura establecida cuando la bomba se detiene.correr.
Condiciones de uso (eje mantenido horizontal)
Utilice el medio:agua dulce o agua + glicol(≤Mezcla al 50%)
Temperatura media del agua:0°C~80°C
Temperatura ambiente:0°C~+40°C.
Presión de entrada:>0,05 bar
Dureza del medio:25°dH
Humedad relativa del aire:95%máximo
Dibujo de instalación
Para instalar el sistema eléctrico de la serie SPA15-12E Bomba, la flecha en la carcasa de la bomba indica la dirección del flujo del líquido. a través del cuerpo de la bomba.
Al montar la bomba eléctrica en línea, la entrada y la salida deberán estar equipadas con las dos juntas suministradas.
El eje de la bomba eléctrica debe estar en posición horizontal cuando se instala.
