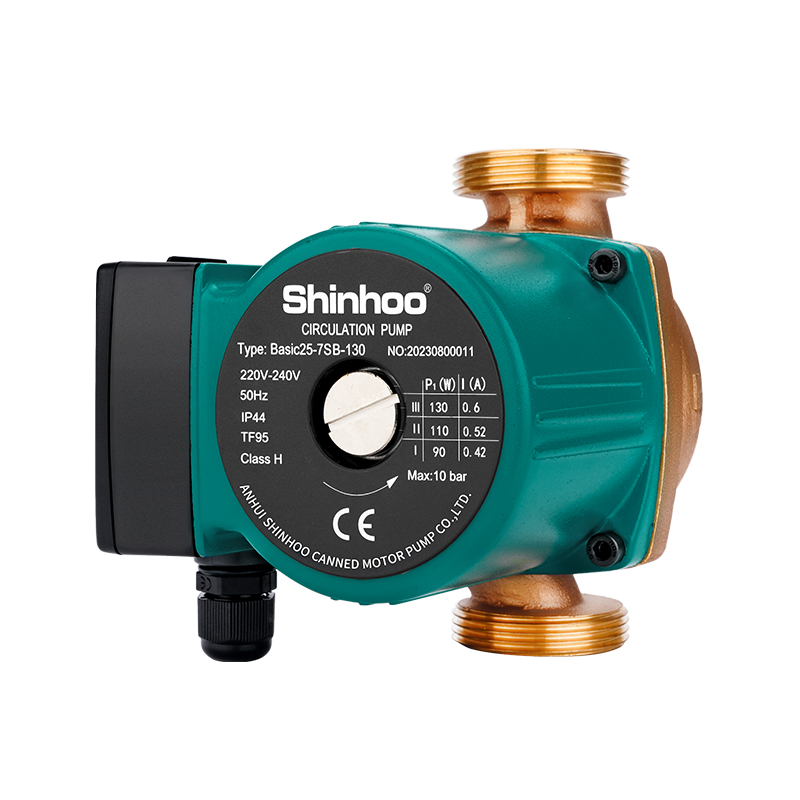

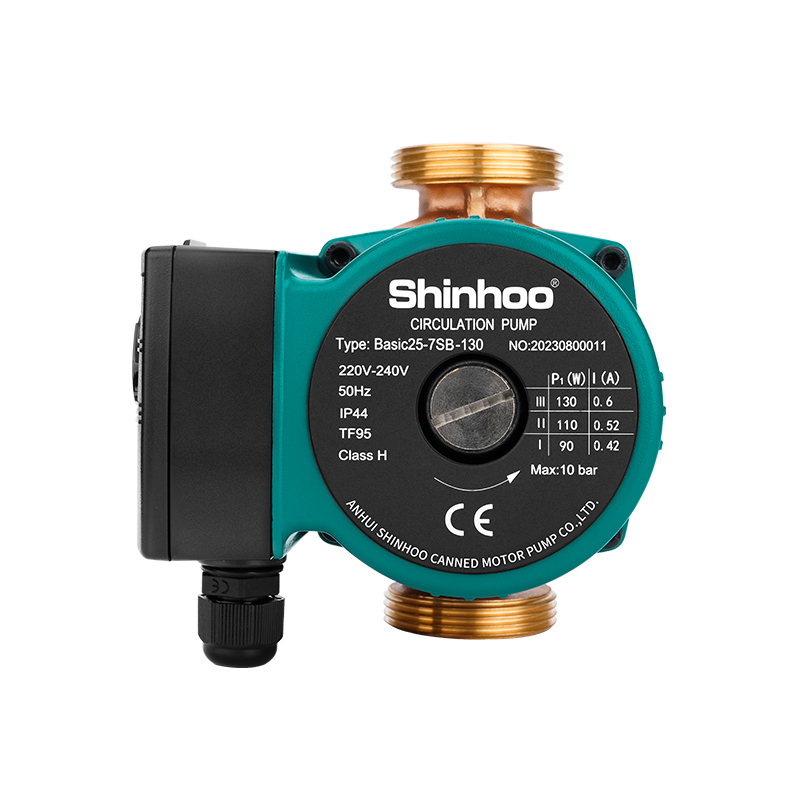

Modelo |
Básico 25-7S, Básico 25-7SB, Básico 25-7SN, Básico 25-7SQ |
Longitud del cuerpo de la bomba |
130/180 mm |
Fuerza |
130/110/90W |
Flujo máx. |
4m³/h |
cabeza máxima |
7m |
Actual |
0,6/0,52/0,42A |
Voltaje/ Frecuencia |
115/230V, 50/60HZ |
Carcasa de bomba |
Hierro fundido |
Líquido bombeado |
Agua |
Clase de aislamiento |
h |
Grado de protección |
IP44 |
Rango de temperatura del líquido |
2-110℃ |
Presión máxima del sistema |
1.0Mpa |
Carcasa de la bomba |
hierro fundido, cuerpo de acero inoxidable (N), cuerpo de cobre (B), bronce (Q) y plástico (P) |
Item NO.:
Basic 25-7SB1. Calefacción comercial
2. Recirculación de agua caliente sanitaria
3. Calefacción doméstica
4. Sistemas de calefacción de agua caliente de todo tipo.
5. Sistemas de circulación industrial.
6. Sistemas de agua fría y sistemas de aire acondicionado.
Las bombas de circulación básicas diseñadas y producidas por nuestros especialistas tienen estas características: bajo nivel de ruido, sin fugas, seguridad ecológica en su funcionamiento, apariencia artística, fácil instalación y operación confiable.
Construcción
Las bombas básicas son del tipo de rotor encapsulado, es decir, la bomba y el motor forman una sola unidad sin sello de eje . Esta unidad requiere sólo dos anillos de sellado y los cojinetes están lubricados con líquido bombeado.
Ventajas del diseño de bombas básicas :
1. Motor de una o tres velocidades.
2. Rodamientos radiales cerámicos.
3. Cojinete de empuje de carbono.
4. La lata protectora del rotor, la cubierta externa del rotor y la placa de soporte están hechos de acero inoxidable.
5. Carcasa de la bomba de hierro fundido.
6. Interruptor térmico integrado en la bobina del estator, para motores a partir de 300 W.
Las condiciones de trabajo
1. Presión del sistema: máx. 10 barras.
2. Temperatura del líquido: de +2 a +110 °С.
3. Los usuarios pueden seleccionar un modelo del tipo de espectro según los requisitos de altura, flujo y frecuencia.
4. Fuente de alimentación: voltaje 230 V, frecuencia 50 Hz, alimentación CA monofásica. Los modelos enumerados en la tabla también se pueden fabricar según los requisitos del usuario como 230V/60Hz o 115V/60Hz. Los parámetros de curva y rendimiento en esta tabla representan solo productos con fuente de alimentación de 230 V/50 Hz.
5. Presión máxima del sistema: 1,0 MPa.
6. Temperatura ambiente: 0 ℃ ～40 ℃, temperatura del medio: 2 ℃ ～110 ℃. Para evitar la condensación de agua en el estator, asegúrese de que la temperatura ambiente sea inferior a la temperatura del líquido.
7. Medio: líquido fino, limpio, no corrosivo y no explosivo, no contiene partículas sólidas, fibras ni aceite mineral. La bomba no debe utilizarse para suministrar líquidos inflamables, como diésel y gasolina.
8. La entrega de líquido de alta viscosidad reducirá el rendimiento de la bomba, por lo que al elegir una bomba, se debe tener en cuenta la viscosidad del medio.
9. Mantenga una presión mínima en la entrada de la bomba para evitar ruido de cavitación y daños a los cojinetes de la bomba.
La serie básica tiene dos tipos de conexiones de tuberías : roscadas y bridadas. Los modelos con potencia superior a 300W tienen principalmente conexión por brida. Podemos hacer un diseño personalizado según sus necesidades.
La carcasa de la bomba generalmente está hecha de hierro fundido. También está disponible carcasa de bomba de bronce y acero inoxidable.
La bomba con carcasa de hierro fundido se utiliza ampliamente para suministrar agua para calefacción de habitaciones. La bomba con carcasa de bronce se utiliza principalmente en sistemas de calefacción por suelo radiante. Para el suministro de agua caliente sanitaria recomendamos utilizar una bomba con carcasa de acero inoxidable (N) o de bronce (B).
Límites de temperatura permitidos
1. La bomba involucra tres frecuencias de rotación que permiten seleccionar el mejor rendimiento para un determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °С
3. Temperatura del líquido: de +2 a +110 °С
4. Temperatura de almacenamiento: de -30 a +55 °С
Presión sonora
La presión sonora depende de la potencia consumida:
≤ 50 dB(A) para modelos con P1<1.000 W
≤ 54 dB(A) para modelos con P1>1.000 W
Instalación
Durante la instalación, el eje de la bomba debe estar paralelo al suelo. Antes del arranque, abra el tornillo de ventilación en la parte superior del motor para que el aire de la bomba pueda salir bien y luego vuelva a apretar el tornillo de ventilación. Esto ayudará a evitar que la bomba funcione en seco.
