Modelo |
Básico 25-8SB |
|
Fuerza |
245/190/135 W |
|
Caudal máximo |
6 m³/h |
|
Cabeza máxima |
8 metros |
|
Actual |
1,1/0,85/0,6 A |
|
Voltaje/Frecuencia |
115/230 V 50/60 Hz |
|
Carcasa de la bomba |
Latón |
|
Líquido bombeado |
Agua limpia |
|
Clase de aislamiento |
H |
|
Grado de protección |
IP44 |
|
Rango de temperatura del líquido |
2-110℃(mezcla de glicol y agua hasta el 50%) |
|
Presión máxima del sistema |
1.0Mpa |
|
Certificados |
Certificaciones CE, GS, UL, VD, EMC, RoHS, REACH, UKCA, etc. |
Item NO.:
Basic 25-8SBGoods Stock:
11. Circulación de líquido en sistemas de refrigeración y aire acondicionado
2. B ASIC Bombas circuladoras para circulación de agua fría y caliente en sistemas de calefacción y aire acondicionado.

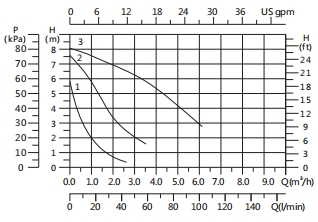

3. La bomba implica tres frecuencias de rotación que permiten seleccionar el mejor rendimiento para un determinado sistema hidráulico.
4. Las bombas también se pueden utilizar en sistemas de calefacción de una o dos tuberías, y también se pueden aplicar a apartamentos de la ciudad, villas suburbanas, refrigeración, aire acondicionado, calderas y sistemas solares, etc.
5. Sistemas de calefacción por suelo radiante
6. Circulación de agua caliente sanitaria
Bombas de circulación básicas diseñadas y producidas por nuestros especialistas tienen estas características: bajo nivel de ruido, sin fugas, seguridad ecológica en el funcionamiento, apariencia artística, fácil instalación y funcionamiento fiable
Construcción
B básicas bombas son del tipo de rotor encapsulado, es decir, la bomba y el motor forman una sola unidad sin sello de eje. Esta unidad solo requiere dos anillos de sellado y los cojinetes se lubrican con el líquido bombeado
Ventajas del diseño de bombas B básicas diseño de bombas:
2. Rodamientos radiales de cerámica
3. Cojinete de empuje de carbono.
4. La caja protectora del rotor, la cubierta externa del rotor y la placa de cojinete están hechas de acero inoxidable
5. Latón carcasa de la bomba.
[if !supportLists] 6. Interruptor térmico integrado en la bobina del estator, para motores a partir de 300 W
Condiciones de trabajo
1. Presión del sistema: máx. 10 bar.
2. Temperatura del líquido: de +2 a +110 °C
3. Los usuarios pueden seleccionar un modelo del espectro de tipos según los requisitos de altura, caudal y frecuencia.
4. Alimentación: 230 V, frecuencia 50 Hz, CA monofásica. Los modelos de la tabla también se pueden fabricar según las necesidades del usuario en 230 V/60 Hz o 115 V/60 Hz. La curva y los parámetros de rendimiento de esta tabla corresponden únicamente a productos con alimentación de 230 V/50 Hz.
5. Presión máxima del sistema: 1.0 MPa.
6. Temperatura ambiente:
B ASIC La serie tiene dos tipos de conexiones de tubería ： Roscados y con brida. Los modelos con potencias superiores a 300 W suelen tener conexión con brida. Podemos personalizar el diseño según sus necesidades.
La bomba con carcasa de bronce se utiliza ampliamente en el sistema de calefacción por suelo radiante y suministro de agua para calefacción de habitaciones Para el suministro de agua caliente sanitaria recomendamos utilizar una bomba con carcasa de cobre (B).
Límites de temperatura permitidos
1. La bomba implica tres frecuencias de rotación que permiten seleccionar el mejor rendimiento para un determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °С
3. Temperatura del líquido: de +2 a +110 °С
4. Temperatura de almacenamiento: de -30 a +55 °С
Presión sonora
La presión sonora depende de la potencia consumida:
≤ 50 dB(A) para modelos con P1<1.000 W
≤ 54 dB(A) para modelos con P1>1.000 W
Instalación
Durante la instalación, el eje de la bomba debe estar paralelo al suelo. Antes de la puesta en marcha, abra el tornillo de ventilación en la parte superior del motor para que el aire de la bomba pueda salir correctamente y vuelva a apretarlo. Esto ayudará a evitar el funcionamiento en seco de la bomba.
