Flujo máximo |
8,5 m³/h |
|
Caudal nominal |
6 m³/h |
|
Presión |
1,0 MPa |
|
Potencia máxima de entrada |
700 W |
|
Cabeza máxima |
28 metros |
|
Cabezal clasificado |
22 metros |
|
Aislamiento |
IP55 |
|
Peso |
6 kg ± 5 % |
|
Índice de ruido |
＜60dB(A)(Flujo máximo) |
|
Voltaje |
CA 220~240 V/50 Hz |
|
Velocidad máxima de rotación |
5000 rpm |

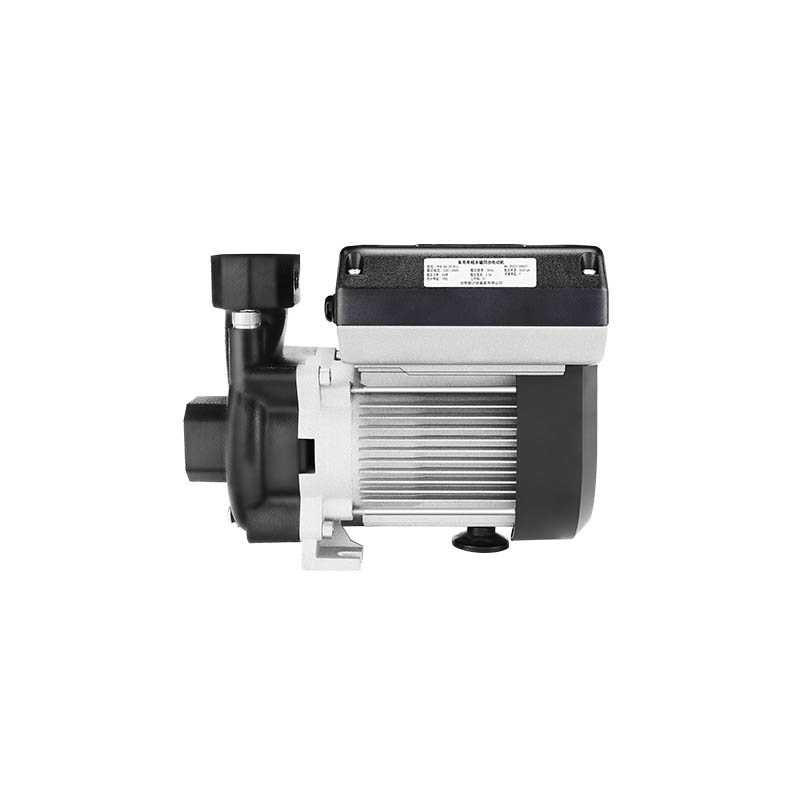

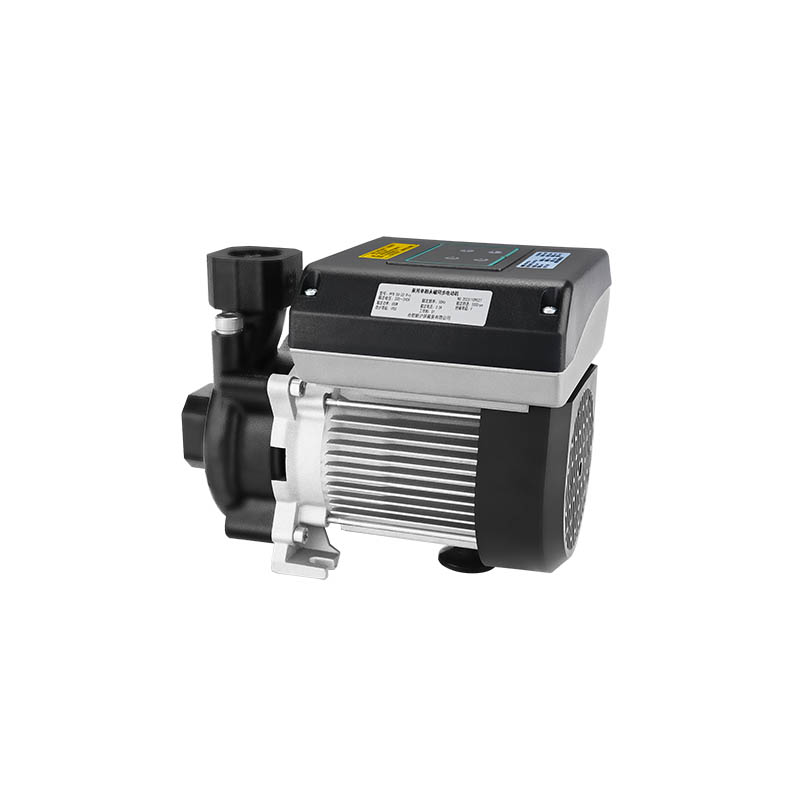

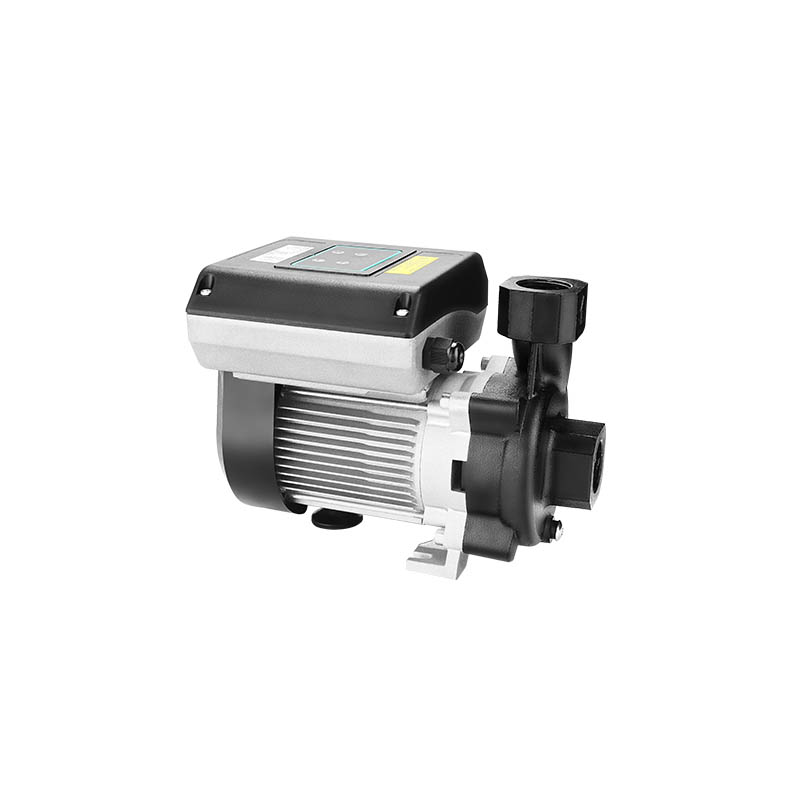

Item NO.:
PFB 06-22 Pro1. Asistemas de bomba de calor de fuente infrarroja
2. Ssistemas de calefacción solar
3. Dsistema de agua caliente doméstica
1. El interior del cuerpo de la bomba adopta un revestimiento especial, que no es fácil de oxidar;
2. Gran caudal, diseño de estructura compacta;
3. Protección del medio ambiente, apariencia hermosa, instalación conveniente y operación confiable.
Tipo de motor
|
Tipo de motor: motor síncrono de imán permanente |
Material del alambre esmaltado: cobre |
Material del imán: NdFeB |
|
Resistencia del motor CC en estado frío a 20 °C: 3,77 ± 5 % Ω |
Clase de aislamiento: F |
|
Medio
|
Medio: agua o glicol (≤50%) líquido mezclado |
Temperatura media: 0°C a 90°C |
Valor de pH medio: 6,5-8,5 |
|
Dureza media: ≤25°dH |
Impureza sólida: el diámetro y la longitud son ≤0,1 mm, la relación de volumen es ≤0,1 % |
|
Dibujo de instalación
PerfooCurva de rendimiento
Esta curva de rendimiento es adecuada para agua limpia a temperatura ambiente. Si la bomba se utiliza para medios con agua no limpia, su rendimiento hidráulico se verá reducido. Por lo tanto, al elegir una bomba, deben considerarse las características del líquido a transportar.
Curva de rendimiento del modo de velocidad constante (modo HS)
Curva de rendimiento del modo de voltaje constante (modo HD)
Curva de rendimiento del modo proporcional (modo BL)
