Voltaje |
CA 380 V |
|
Flujo máximo |
7 m³/h |
|
Cabeza máxima |
30 metros |
|
do comunicación |
PWM |
|
Fuerza |
1000W |
|
Clase de IP |
IP67 |
|
Conector |
Arrojar |
Item NO.:
EPS25-30NCDiseño hidráulico avanzado: Diseñado para un control óptimo del flujo y la presión utilizando impulsor 3D y tecnología de simulación hidráulica.
Sistema de rotor húmedo: Garantiza un funcionamiento silencioso y eficiente con un desgaste mínimo y una pérdida de energía reducida.
Eficiencia energética: El motor diseñado a medida con simulación de alta eficiencia ofrece un rendimiento superior y un consumo de energía reducido.
Larga vida útil: Diseño que no requiere mantenimiento y sin sello mecánico, lo que elimina fugas y reduce el tiempo de inactividad durante la vida útil de la bomba.
Estética moderna: Diseño familiar de nueva generación con combinación de colores clásica, que combina alto rendimiento con un estilo industrial refinado.
Requisitos de los medios
|
Medio: agua o mezcla de agua + glicol (≤ 50%) |
Temperatura media: -40℃~65℃ |
|
Valor de pH del medio: 6,5-8,5 |
Dureza media: 25°dH |
|
Contenido de impurezas sólidas en el medio: diámetro y dirección de longitud de las impurezas sólidas ≤ 0,1 mm y relación de volumen ≤ 0,1 %. |
|
Requisitos del entorno de servicio
|
Uso: mantener el eje horizontal |
Altitud: ≤ 2000m |
|
Temperatura ambiente de funcionamiento: -40 ℃ ∼ 7 0 °C (no hay congelación en la tubería ni en la bomba de agua) |
Humedad ambiente de funcionamiento ≤95% |
Requisitos del entorno de almacenamiento
|
Temperatura ambiente de almacenamiento: -40 ℃ ∼70 ℃ (no hay congelación en la tubería ni en la bomba de agua) |
Humedad del entorno de almacenamiento: ≤95% |

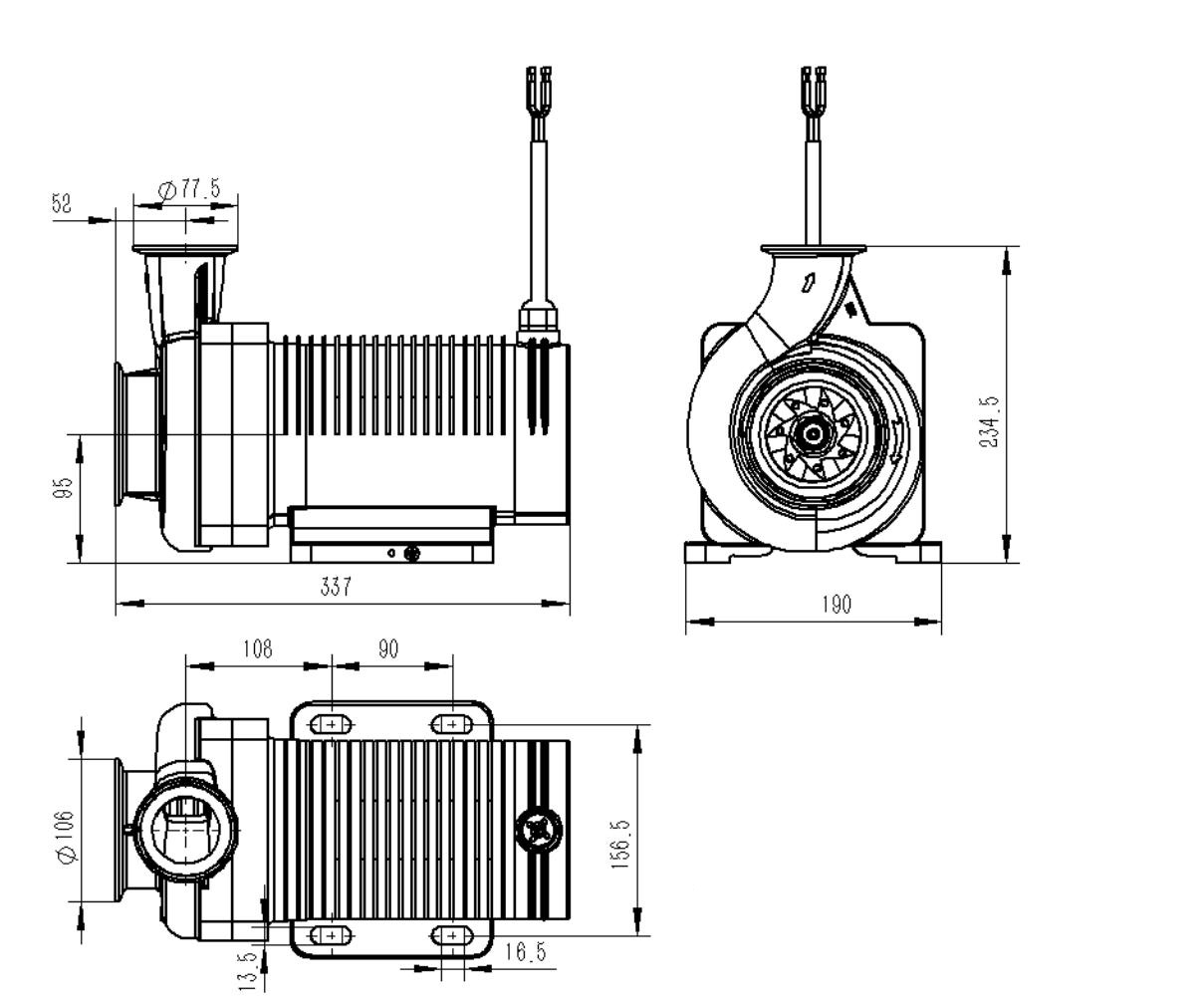

Dibujo de instalación
