Tensión nominal |
CA 230 V |
Corriente nominal |
3.3A |
Frecuencia |
50/60Hz |
Flujo máximo |
37 m³ / h |
Cabeza máxima |
8 metros |
Poder maximo |
750 vatios |
Flujo nominal |
28 m³ / h |
cabeza clasificada |
5 metros |
Presión del sistema |
1,0 MPa |
Clase de aislamiento |
h |
Grado de temperatura |
TF110 |
Artículo No.:

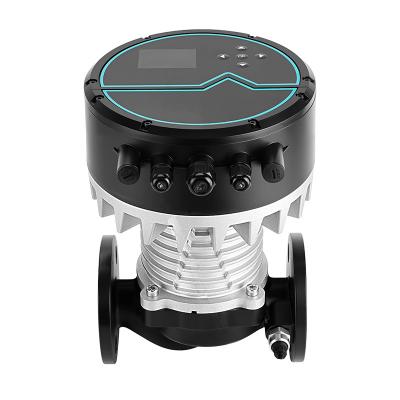

Mega S 80-8F
1. Ámbito de aplicación del producto
La bomba de circulación Mega S 80-8F Proseries se utiliza principalmente para la circulación de agua en la calefacción del hogar.
sistema de agua caliente sanitaria.
2. Certificación de producto
Plan para obtener evidencia: GS、CE、EMC、RoHS、REACH、EEI≤0.23-Part2
Nota: RoHS y REACH son informes de pruebas de terceros.
1 、control del modo AUTO
Cuando la bomba eléctrica está en modo AUTO, automáticamente realizará los ajustes necesarios de acuerdo con las características reales del sistema.
2 、Modo de velocidad constante
Cuando la bomba eléctrica está en el modo de funcionamiento a velocidad constante, la bomba eléctrica funciona a velocidad constante.
3. Modo proporcional
Cuando la bomba está en el modo de funcionamiento proporcional, la altura aumenta linealmente con el cambio del caudal.
4 、Modo de presión constante
Cuando la bomba está en modo de presión constante, la altura mantiene un valor constante a medida que cambia el caudal.
5 、Modo de control de temperatura
Cuando la bomba eléctrica está en el modo de control de temperatura, la bomba eléctrica puede cambiar su estado de funcionamiento en cualquier momento de acuerdo con las diferentes configuraciones de temperatura del engranaje.
1) TC 1 (luz indicadora 1 encendida): establezca la temperatura en 10 ℃ , cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 10 ℃ , la bomba acelera; Cuando la temperatura es superior a 10 °C, la bomba desacelera y la temperatura del cuerpo de la bomba se mantiene a 10 °C.
2) TC 2 (luz indicadora 2 encendida): establezca la temperatura en 20 ℃ , cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 20 ℃ , la bomba acelera; Cuando la temperatura es superior a 20 °C, la bomba desacelera y la temperatura del cuerpo de la bomba se mantiene a 20 °C.
3) TC 3 (luz indicadora 3 encendida): establezca la temperatura en 30 ℃ , cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 30 ℃ , la bomba acelera; Cuando la temperatura es superior a 30 °C, la bomba desacelera y la temperatura del cuerpo de la bomba se mantiene a 30 °C.
4) TC 4 (luz indicadora 4 encendida): establezca la temperatura en 40 ℃ , cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 40 ℃ , la bomba acelera; Cuando la temperatura es superior a 40 °C, la bomba desacelera y la temperatura del cuerpo de la bomba se mantiene a 40 °C.
5) TC 5 (luz indicadora 5 encendida): establezca la temperatura en 50 ℃ , cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 50 ℃ , la bomba acelera; Cuando la temperatura es superior a 50 °C, la bomba desacelera y la temperatura del cuerpo de la bomba se mantiene a 50 °C.
6) TC 6.ª marcha (la luz indicadora 1 y la luz indicadora 5 están encendidas al mismo tiempo): ajuste la temperatura a
60 ℃ . Cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 60 ℃ , la bomba de agua acelera; Cuando la temperatura excede los 60 ℃ , la bomba de agua se desacelera para garantizar que la temperatura del cuerpo de la bomba se mantenga a 60 ℃ .
7) TC 7.ª marcha (la luz indicadora 2 y la luz indicadora 5 están encendidas al mismo tiempo): ajuste la temperatura a
70 ℃ . Cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 70 ℃ , la bomba de agua acelera; Cuando la temperatura excede los 70 ℃ , la bomba de agua se desacelera para garantizar que la temperatura del cuerpo de la bomba se mantenga a 70 ℃ .
8) TC 8.ª marcha (la luz indicadora 3 y la luz indicadora 5 están encendidas al mismo tiempo): establezca la temperatura en
80 ℃ . Cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 80 ℃ , la bomba de agua acelera; Cuando la temperatura excede los 80 ℃ , la bomba de agua se desacelera para garantizar que la temperatura del cuerpo de la bomba se mantenga a 80 ℃ .
9) TC 9.ª marcha (la luz indicadora 4 y la luz indicadora 5 están encendidas al mismo tiempo): establezca la temperatura en
90 ℃ . Cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 90 ℃ , la bomba de agua acelera; Cuando la temperatura excede los 90 ℃ , la bomba de agua se desacelera para garantizar que la temperatura del cuerpo de la bomba se mantenga a 90 ℃ .
10) Engranaje TC 10 (la luz indicadora 1, la luz indicadora 4 y la luz indicadora 5 están encendidas al mismo tiempo): ajuste la temperatura a 100 ℃ . Cuando el sensor de temperatura detecta que la temperatura del cuerpo de la bomba es inferior a 100 ℃ , la bomba de agua acelera; Cuando la temperatura excede los 100 ℃ , la bomba de agua se desacelera para garantizar que la temperatura del cuerpo de la bomba se mantenga a 100 ℃ .
6 、control de señal analógica de 0-10 V
1) Cuando la bomba eléctrica está en el modo de control de 0-10 V, la bomba ajusta el estado de funcionamiento de la bomba de agua según el rango de nivel de la señal analógica de entrada.
2) Al conectar señales de 0-10 V, la marcha debe cambiarse manualmente a VC antes de poder llevar a cabo la regulación de velocidad; De manera similar, salir del control de 0-10 V también requiere cambiar manualmente a otras marchas.
Tipo de motor
Tipo de motor: motor síncrono de imán permanente |
Material del alambre esmaltado : cobre. |
Material de acero magnético: neodimio hierro boro |
Resistencia al frío CC del motor a 20 ℃: 4,0 ± 5 % Ω |
Nivel de aislamiento : H |
|
Requisitos de medios para su uso.
Medio utilizado: agua o una mezcla de agua y etilenglicol (≤ 50%) |
Temperatura media del agua: -10 ℃ ~ 110 ℃ ( use una temperatura ≤ 65 ℃ en agua caliente sanitaria para reducir el riesgo de incrustaciones de carbonato de calcio ) |
Valor de pH medio: 6,5 ~ 8,5 |
Dureza media: 25° dH |
Contenido de impurezas sólidas en el medio: el diámetro y la dirección longitudinal de las impurezas sólidas son ≤ 0,1 mm y la proporción de volumen es ≤ 0,1%. |
|
Requisitos ambientales para su uso.
Uso: Mantenga el eje horizontal |
Altitud: < 1000 m |
Temperatura ambiente de funcionamiento: 0 ℃ ~ 40 ℃ (No hay fenómeno de congelación en la tubería ni en la bomba de circulación) |
Humedad del entorno operativo ≤95% |
Requisitos del entorno de almacenamiento
Temperatura ambiente de almacenamiento: -20 ℃ ~ 70 ℃ (No hay fenómeno de congelación en la tubería ni en la bomba de circulación) |
Humedad del ambiente de almacenamiento ≤ 95% |
Tabla comparativa de temperatura del agua y presión de entrada
temperatura del liquido |
< 50 ℃ |
95 ℃ |
110 ℃ |
presión de entrada |
0,2bar |
0,5bar |
0,85bar |
elevación de 1 metro |
elevación de 5 metros |
elevación de 8,5 metros |
Dibujo de instalación
Etiquetas :
Modelo Maestro SD 2 5 -8 130 / Maestro SD 2 5 -8 1 8 0 Caudal máximo (m³/h) 3.6 Altura máxima (m) 8 EEI EEI≤0,21-Parte 2 Tensión nominal 220-240 VCA Corriente nominal 0,55 A Frecuencia 50/60Hz Poder maximo 70 vatios Presión de diseño 1,0 MPa Ruido ≤42dB(A) clase IP IP44 Clase de aislamiento h
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad (RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～ +40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～ +40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～ +110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
