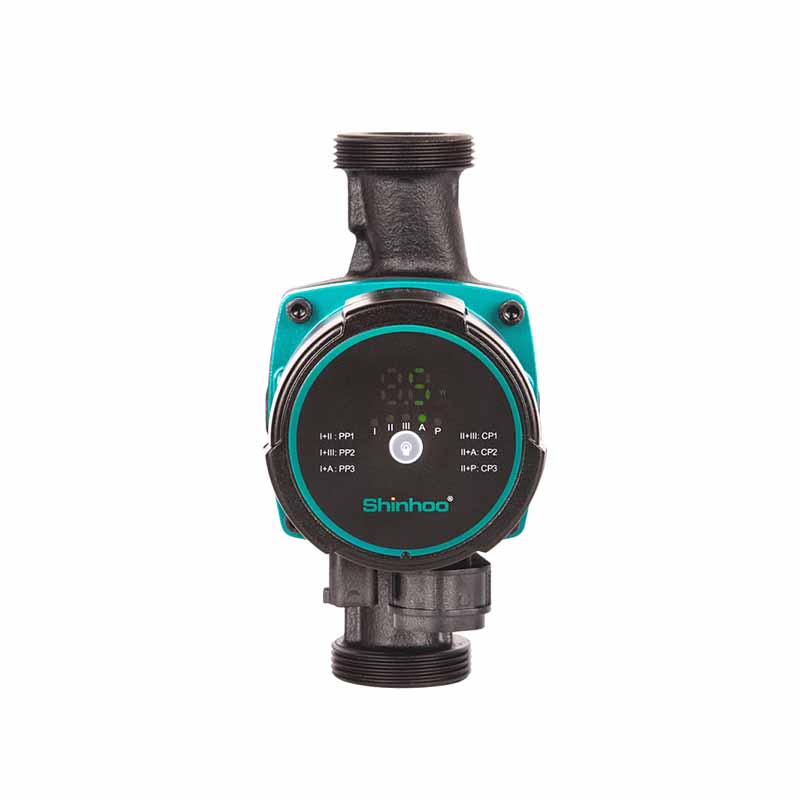

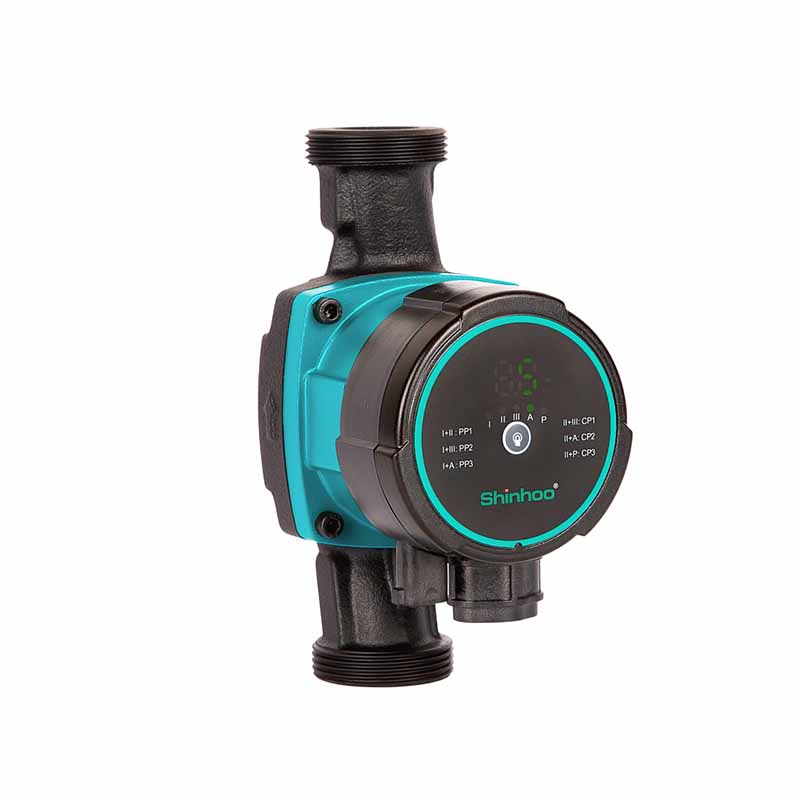

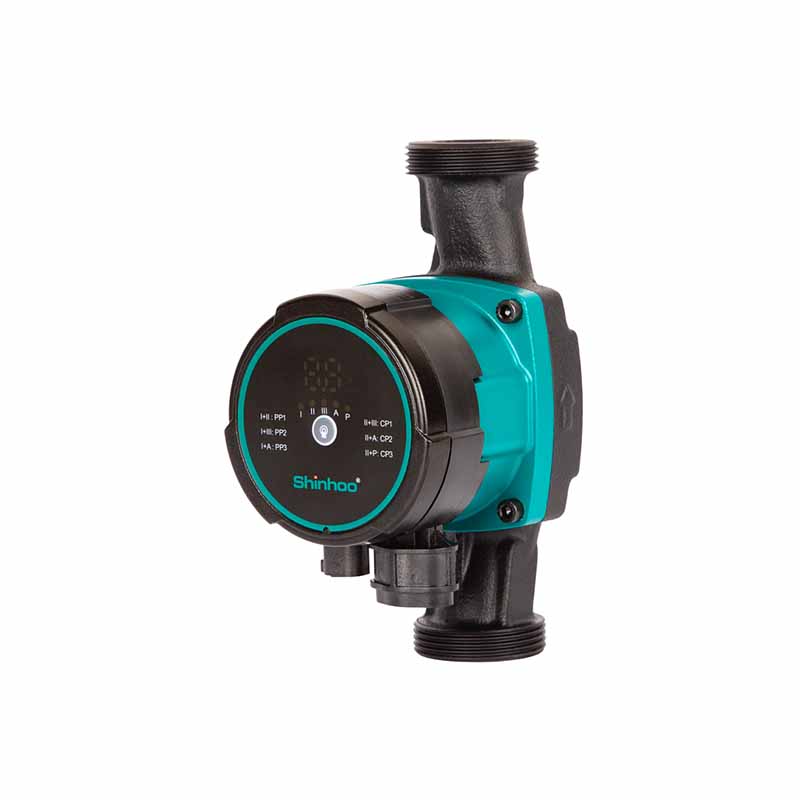

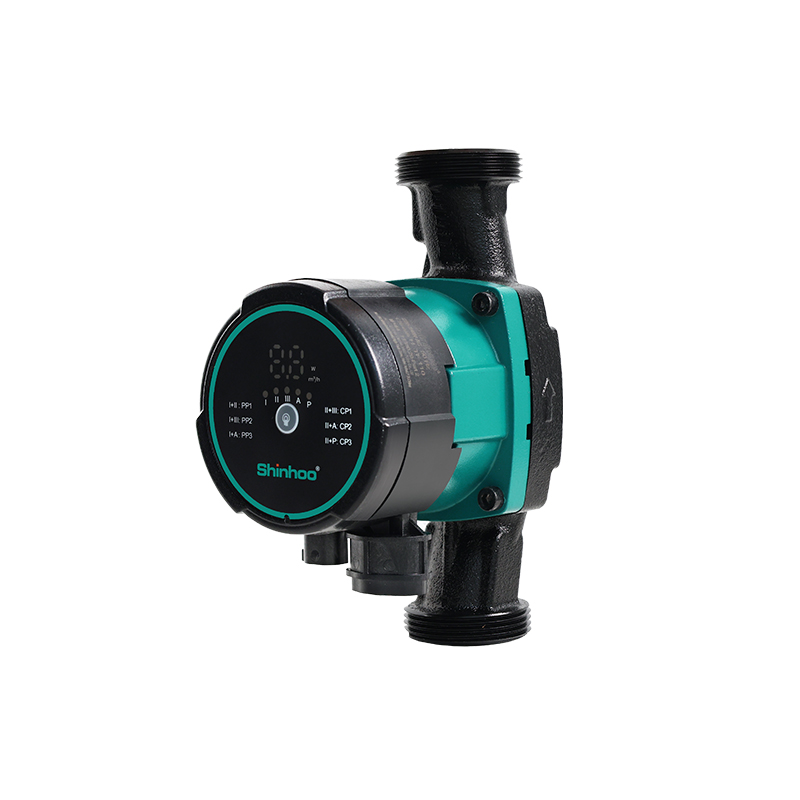

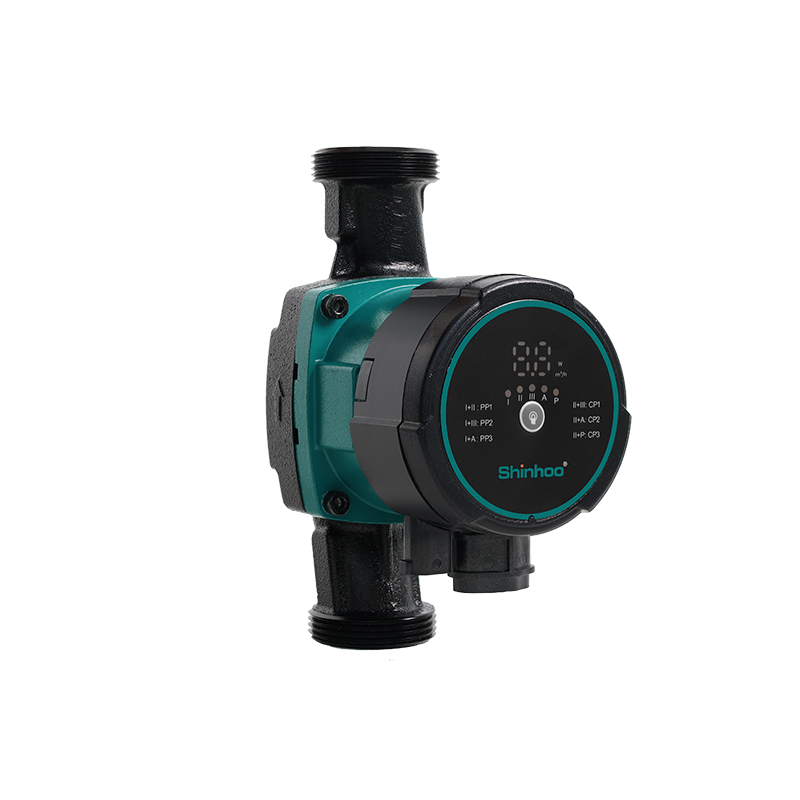

Bomba circuladora de alta eficiencia Master SD 25-6

Datos técnicos

Modelo

Maestro SD 2 5 -6 130 / Maestro SD 2 5 -6 1 8 0

Caudal máximo  (m³/h)

3. 2

Altura máxima (m)

6.0

EEI

EEI≤0,20-Parte 2

Tensión nominal

220-240 VCA

Corriente nominal

 0,5 A

Frecuencia

50/60Hz

Poder maximo

39W

Presión de diseño

1,0 MPa

Ruido

≤42dB(A)

clase IP

IP44

Clase de aislamiento

h



  • Artículo No.:

    Master SD 25-6

1.  Sistema doméstico de calefacción y suministro de agua.

2.  Sistema de bomba de calor de fuente de aire y tierra

3.  Sistema de aire acondicionado

4.  Sistema de agua caliente industrial

5.  Sistema solar térmico

1. El funcionamiento intuitivo con un solo botón simplifica la selección de cualquier modo de control

2. No se requiere protección externa del motor, lo que reduce el tiempo de instalación.

3. El arranque con alto par mejora el arranque en condiciones difíciles

4. Sin mantenimiento y sin ruido gracias al diseño de rotor encapsulado y al uso de componentes robustos

5. El enchufe de conexión rápida hace que la instalación eléctrica sea rápida, segura y sencilla

6. Se encuentran disponibles carcasas aislantes para minimizar la pérdida de calor en los sistemas de calefacción.

7. La bomba presenta tres modos de curva constante, curvas de presión proporcional, curvas de presión constante, modo automático y nocturno.

8. La velocidad también se puede controlar mediante una señal PWM de bajo voltaje desde un controlador para optimizar el rendimiento del sistema; están disponibles tanto PWM1 para calefacción como PWM2 para sistemas solares.

9. Circulador de alta eficiencia que presenta una estructura compacta bien diseñada, un controlador integrado y un convertidor de frecuencia.

10. Es fácil de instalar y operar en la mayoría de los campos de aplicaciones.

11. En términos de consumo de electricidad, el modo de operación único hace que las bombas circuladoras de alta eficiencia ahorren más energía.



Fácil instalación y operación

Equipada con un modelo autoadaptable (modo automático, configuración de fábrica), la bomba funciona una vez conectada la alimentación y adapta su rendimiento de acuerdo con las necesidades reales del sistema. El control se ve afectado por la señal de bajo voltaje de modulación de ancho de pulso digital (PWM), lo que permite que la bomba se utilice para cumplir con diferentes requisitos de flujo en varios sistemas.

Bajo nivel de ruido y alto confort

Índice de ruido: ≤42dB(A)

Bajo consumo de energía

Eficiencia energética de clase A, consumo de energía mínimo de 5 W.

Protección múltiple

Con protección contra sobretensión y sobrecorriente.

Punto de referencia de ecodiseño

EEI≤0,20-Parte 2

Enchufe de alimentación de liberación rápida

Arranque y pare la bomba rápidamente.

Requisitos de medios

Medio: agua o mezcla de agua + glicol (≤ 50%)

Temperatura media  : 2 ℃ ~ 110 ℃

Valor de PH medio  : 6,5-8,5

Dureza media  : 25°dH

Contenido de impurezas sólidas en el medio: diámetro y dirección longitudinal de las impurezas sólidas ≤ 0,1 mm y relación de volumen ≤ 0,1%.



Requisitos del entorno de servicio

Uso: mantenga el eje horizontal

Altitud: < 1000 m

Temperatura ambiente de funcionamiento: 0 ℃ ∼ 70 ℃

(no hay congelación en la tubería ni en la bomba de agua)

Humedad ambiente de funcionamiento ≤95%





Requisitos del entorno de almacenamiento

Temperatura ambiente de almacenamiento: - 30 ℃ ∼ 70 ℃

(no hay congelación en la tubería ni en la bomba de agua)

Humedad del ambiente de almacenamiento: ≤95%



Arranque y parada de la bomba.

Hora de inicio : el tiempo de inicio de la bomba de agua es inferior a 3S, es decir, el tiempo desde el encendido hasta alcanzar la velocidad máxima

En modo PWM, al arrancar desde el estado de parada de la bomba de agua (sin alimentación eléctrica), se debe alcanzar el 90% de la velocidad máxima en al menos 3 segundos;

En modo PWM, comience desde el modo de espera y alcance el 90% de la velocidad máxima en al menos 3 segundos.

Tiempo de apagado : el tiempo de apagado de la bomba de agua es inferior a 1 segundo, es decir, el tiempo desde el corte de energía hasta el apagado de la bomba de agua.



Dibujo de instalación

Plano de instalación del Master SD 20-4





Modelo

B1

B2

L1

L2

H1

H2

GRAMO

Maestro SD 25- X /130

90

45

130

sesenta y cinco

135

97

1 1/2

Maestro SD 25- X /180

90

45

180

90

135

97

1 1/2

Nota

X : 4 , 5 , 6 , 7 , 7,5



Master SD 25-6 Performance Curve
