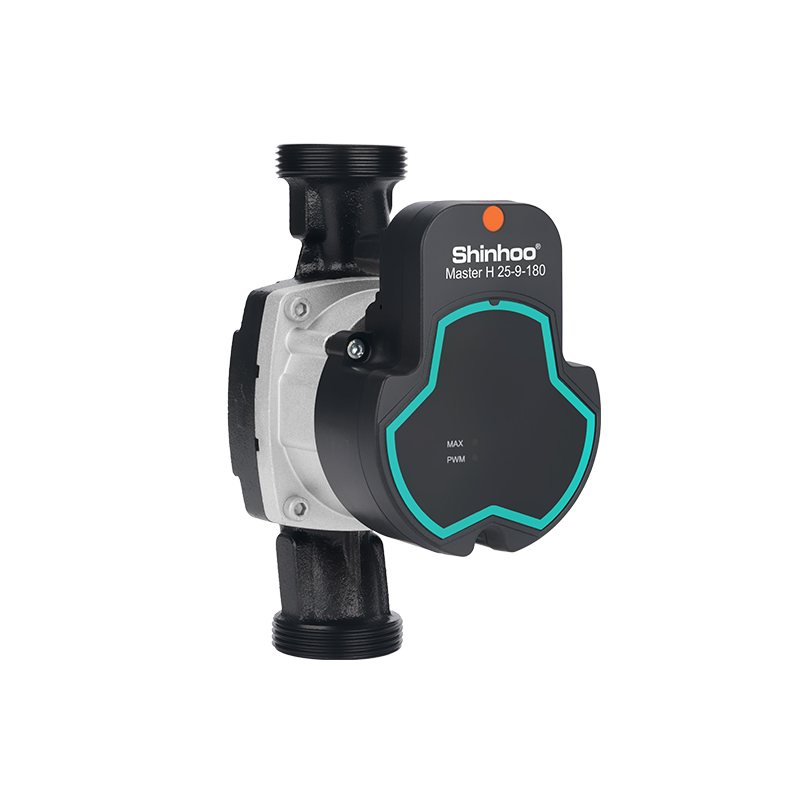

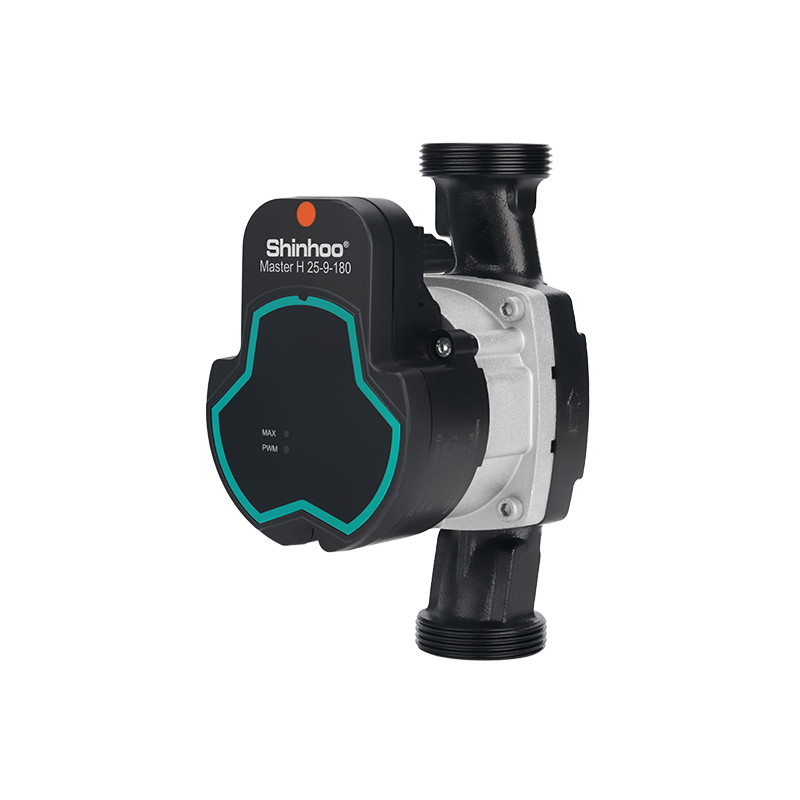

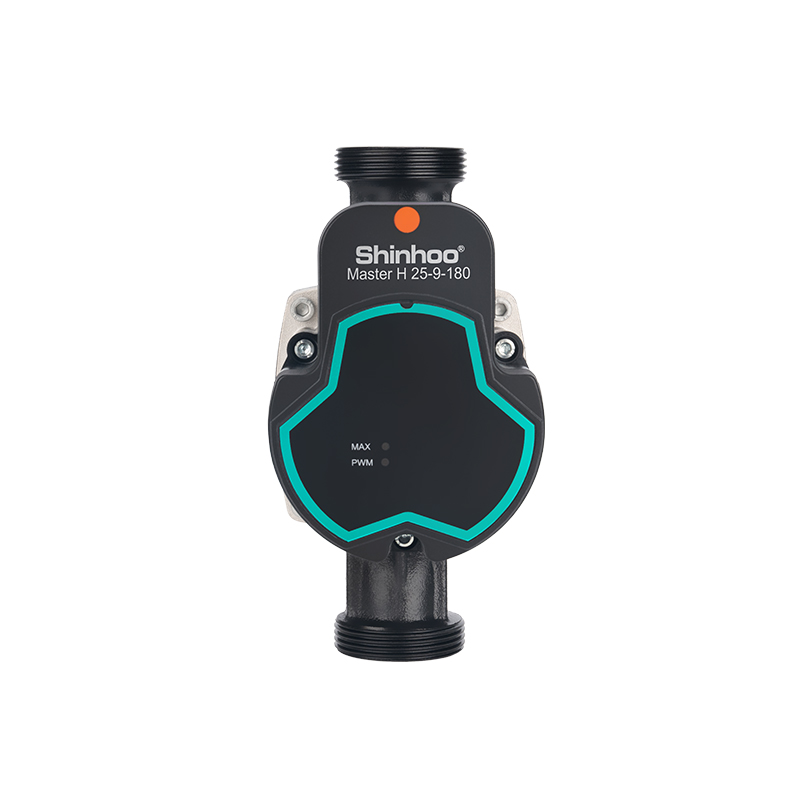

Bomba de circulación de bomba de calor Master H 25-9

Technical data
Potencia nominal 95W
Caudal máximo 4,5 m³/h
Cabeza máxima 9 metros
Corriente nominal 0,9 A
Voltaje/Frecuencia 230 V 50 Hz/60 Hz
Carcasa de la bomba Hierro fundido
Líquido bombeado Agua
Clase de aislamiento H
Grado de protección IP44
Rango de temperatura del líquido -30-95℃
Energía (EEI) ≤0,21-Parte 3
Presión máxima del sistema 1,0 MPa
  • Item NO.:

    Master H 25-9

1. Sistema de calefacción y suministro de agua doméstico

2. Sistema de bomba de calor de aire y tierra

3.Sistema de aire acondicionado

4. Sistema de circulación de agua caliente industrial

5.Sistema solar térmico

6.Compatibilidad con todas las bombas de calor Inverter R290

Ámbito de uso

Bomba de calor de fuente de aire sistema de suministro combinado

Certificación de productos

El producto cumple con los requisitos de TUV. CE Compatibilidad electromagnética RoHS ALCANZAR Certificación EEI≤0,23-parte 3

Ventaja

Fácil instalación y operación

Equipada con modo de autoadaptación AUTO (configuración predeterminada), la bomba funciona una vez que se conecta la energía y adapta su rendimiento según las necesidades reales del sistema.

El control se efectúa mediante una señal de bajo voltaje con modulación de ancho de pulso (PWM) digital, lo que permite utilizar la bomba para satisfacer diferentes requisitos de caudal en varios sistemas.

Bajo nivel de ruido y gran comodidad.

Índice de ruido: ≤42dB(A)

Bajo consumo de energía

Consumo de energía mínimo hasta 6 W

Protección múltiple

Con protección contra sobretensión y sobrecorriente

Punto de referencia de ecodiseño

EEI≤0,20-Parte 3

Enchufe de alimentación de liberación rápida

Poner en marcha y parar la bomba rápidamente.

Requisitos de los medios

Medio: agua o mezcla de agua + glicol (≤ 50%)

Temperatura media: 2℃∼95℃

Valor de pH del medio 6.5-8.5

Dureza media 25°dH

Contenido de impurezas sólidas en el medio: diámetro y dirección de longitud de las impurezas sólidas ≤ 0,1 mm y relación de volumen ≤ 0,1 %

Requisitos del entorno de servicio

La temperatura ambiente de trabajo de la bomba debe estar sincronizada con la temperatura media de 2 a 95 ℃, como se muestra en la figura de la derecha (la concentración máxima de etilenglicol es del 50 %, es decir, la temperatura media mínima es de -30 ℃).

Arranque y parada de la bomba

Hora de inicio :el tiempo de arranque de la bomba de agua es inferior a 8 s, el tiempo desde el encendido hasta alcanzar la velocidad máxima

En modo PWM , al arrancar desde el estado de parada de la bomba de agua (sin alimentación), se debe alcanzar el 90% de la velocidad máxima en al menos 8 segundos

En modo PWM , comience desde el modo de espera y alcance el 90% de la velocidad máxima en al menos 8 segundos

Tiempo de apagado :el tiempo de apagado de la bomba de agua es menor a 1 s, es decir, el tiempo desde el corte de energía hasta el apagado de la bomba de agua

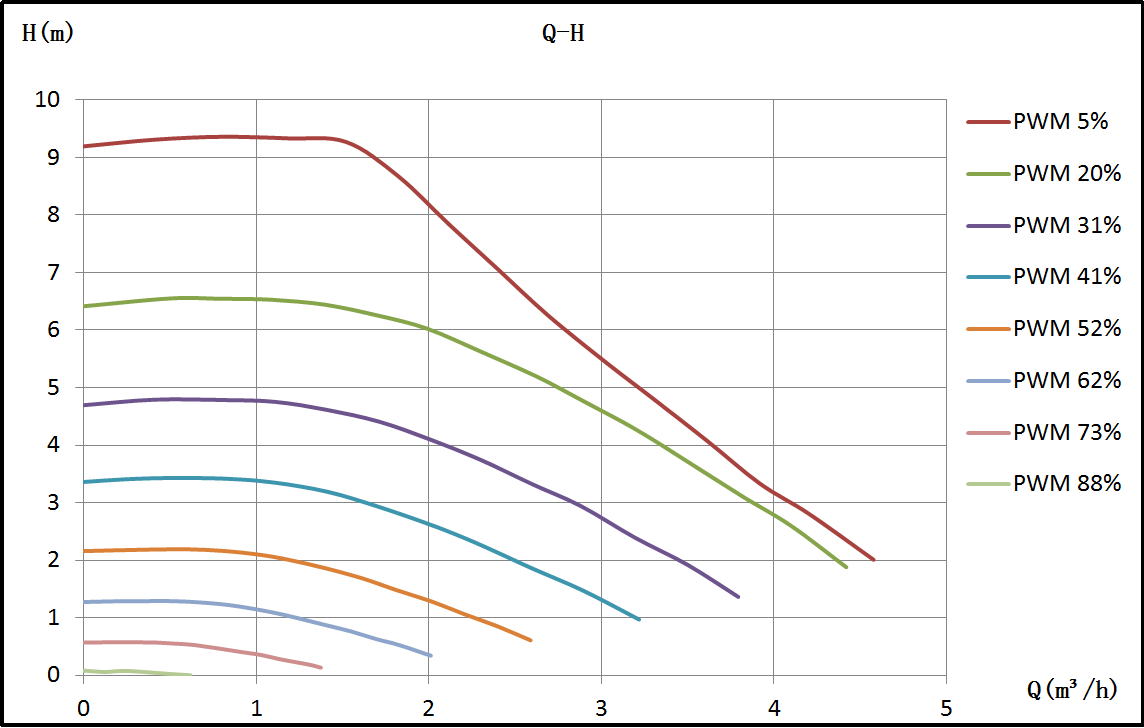

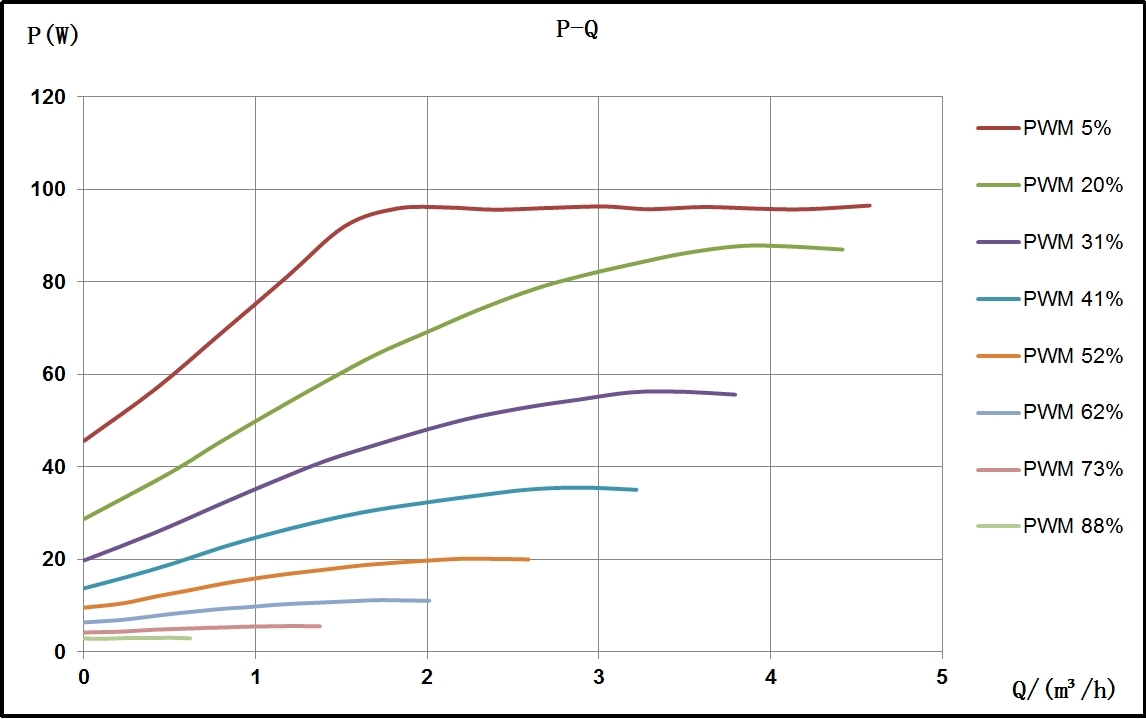

Curva de rendimiento

Esta curva de rendimiento es adecuada para agua a temperatura normal, como una bomba para un medio sin agua, el rendimiento hidráulico de la bomba se reducirá, por lo tanto, en la selección de la bomba, se deben considerar las características del medio líquido.

Conexión de alimentación

Voltaje 220-240 V CA (±10 %)

Frecuencia 50/60 Hz

Voltaje de la señal de entrada PWM 4-24 V

corriente de entrada mínima 4 mA

Frecuencia de señal de entrada PWM :100-2000 Hz

Señal de salida PWM :salida de colector de drenaje abierto, debe estar conectada a una resistencia pull-up, el voltaje se selecciona de acuerdo con el rango de adquisición de señal de la computadora host

Dibujo de instalación

Master H 20-9
