Voltaje |
AC220 ～ 240 V |
|
Flujo máximo( m³/h ) |
3.1 |
|
Caudal nominal ( m³/h ) |
2 |
|
Cabeza máxima ( metro ) |
9 |
|
Cabeza nominal ( metro ) |
6.0 |
|
Potencia máxima |
≤90W |
|
Frecuencia |
50/60 Hz |
|
EEI≤0,20-Parte3 |
|
Item NO.:

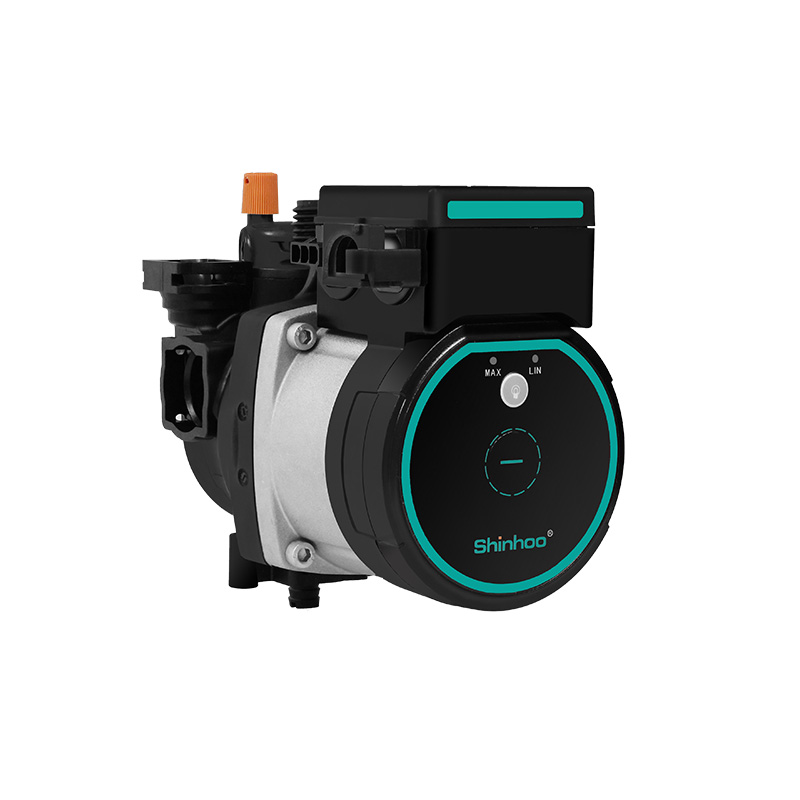

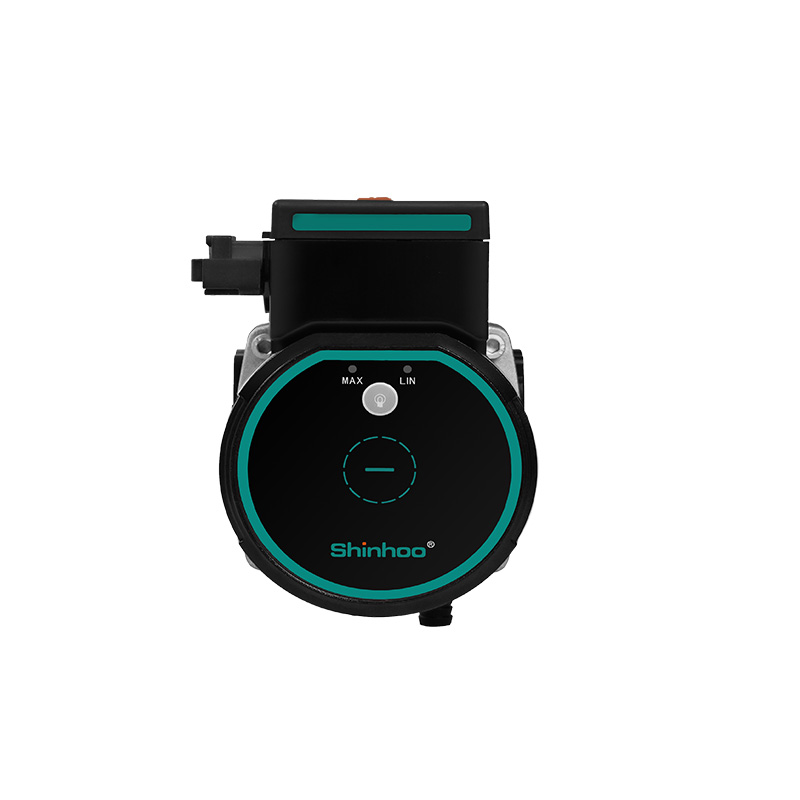

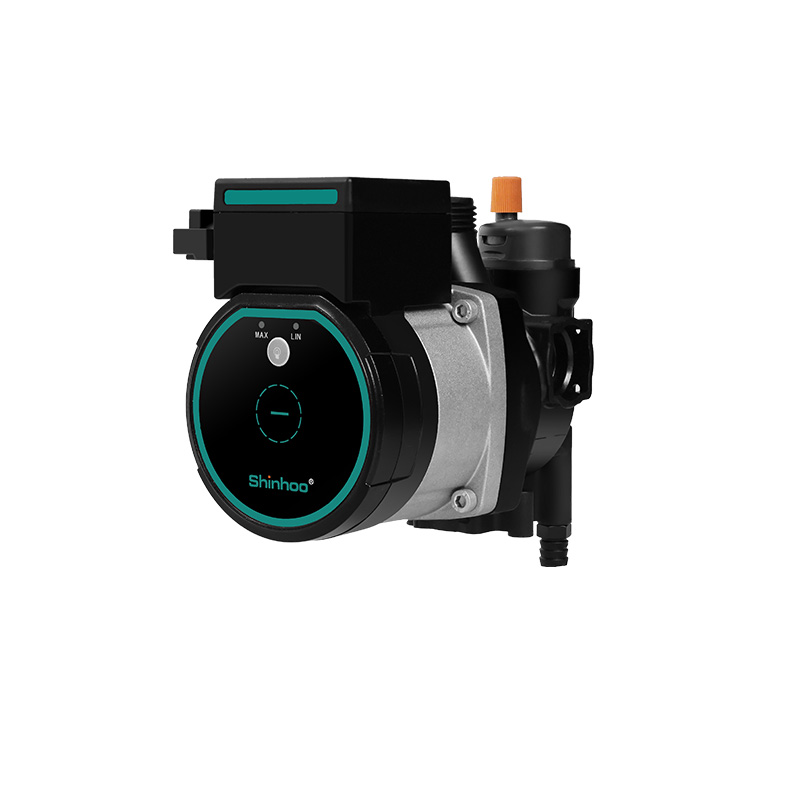

BPA15-9 Z5821. Aplicable a sistemas de calderas de gas murales.
2. Transferir la energía eléctrica a presión hidráulica.
3. Trasladar el agua caliente.
4. Extraiga el aire del sistema de agua caliente sanitaria.
5. Apto para calderas de gas murales: 18kW, 24kW, 28kW, 31kW, etc.
• Comunicación LIN
• Integración de 5, 6, 7, 8, 9+velocidad automática
• Información completa sobre caudal, presión, potencia y velocidad.
• Altura máxima de elevación de hasta 9 m
• Potencia máxima de hasta 90 W
• Silencioso, con un nivel de ruido tan bajo como 26 dB(A)
• Alta resistencia a la presión de 0,6 MPa
• Anticongestión mecánica
• Alta eficiencia y ahorro energético, EEI ≤ 0,20 – Parte 3
• Precisión de la retroalimentación de flujo ±0,2 m³/h
|
Presión ： 0,6 MPa |
Clase de temperatura ： TF95 |
Clase IP ： IP44 |
|
Corriente de sobretensión ：＜ 3A |
Clase de aislamiento ： H |
Peso (bomba sin accesorios) ： 1,45 kg ± 5 % |
|
Actual: 0,7 A |
Vibración ： ≤1,8 mm/s |
Rotación: en sentido horario vista desde la entrada del impulsor. |
|
Eficiencia máxima (%) ：＞ 33% |
Clase ignífuga ： UL 94V-0 |
Ruido ：＜ 32 dB ( A ) |
|
Requisito de bajo voltaje: Rendimiento completo mantenido en ≥ 170 V |
Consumo de energía (en espera) ： ≤1W |
|
|
Tipo de motor: Motor síncrono de imanes permanentes (PMSM) |
Alambre esmaltado: Cobre |
Material del imán: NdFeB |
|
Resistencia en frío del motor de CC a 20 ° C: 24.1 ± 5% Ω |
||
Requisitos de medios
|
Medio: agua o mezcla de agua + glicol (≤ 50%) |
Temperatura media: 2℃∼95℃ |
|
Valor de pH del medio ： 6.5-8.5 |
dureza media ： 25°dH |
|
Contenido de impurezas sólidas en el medio: diámetro y longitud de las impurezas sólidas ≤ 0,1 mm y proporción volumétrica ≤ 0,1 %. |
|
Plano de instalación
