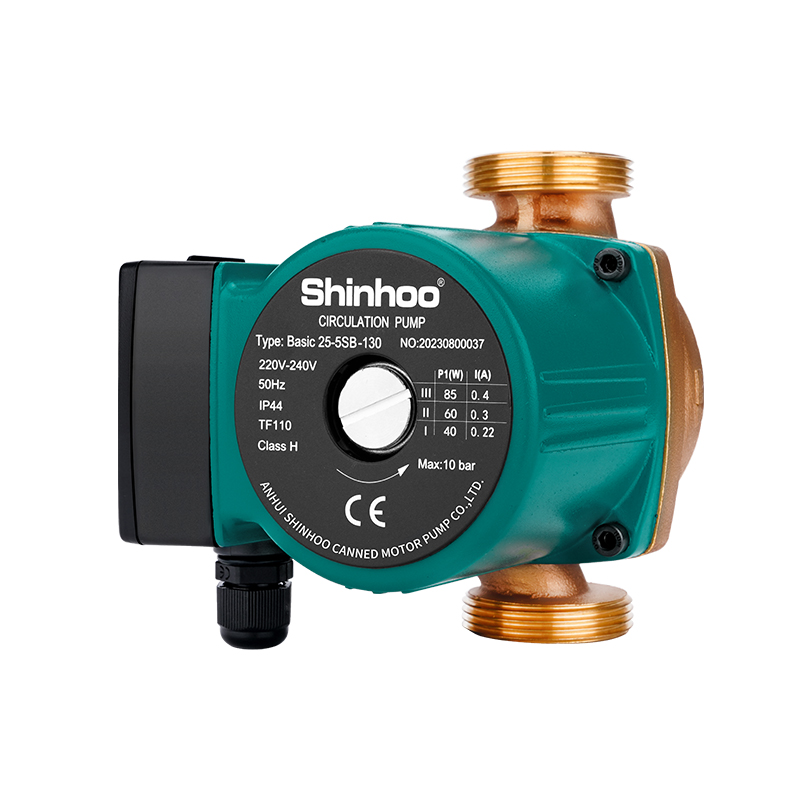

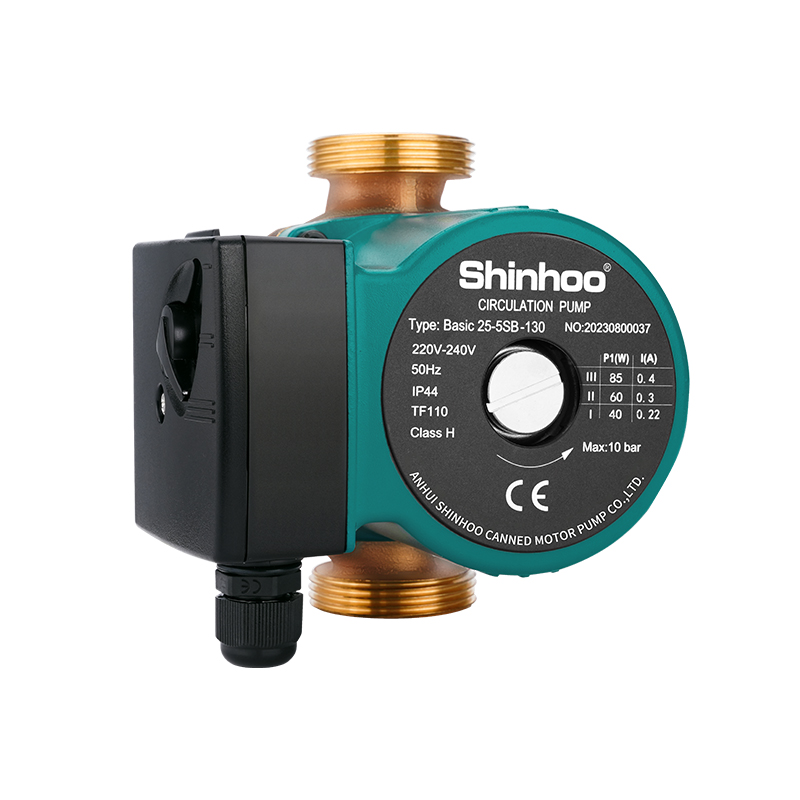

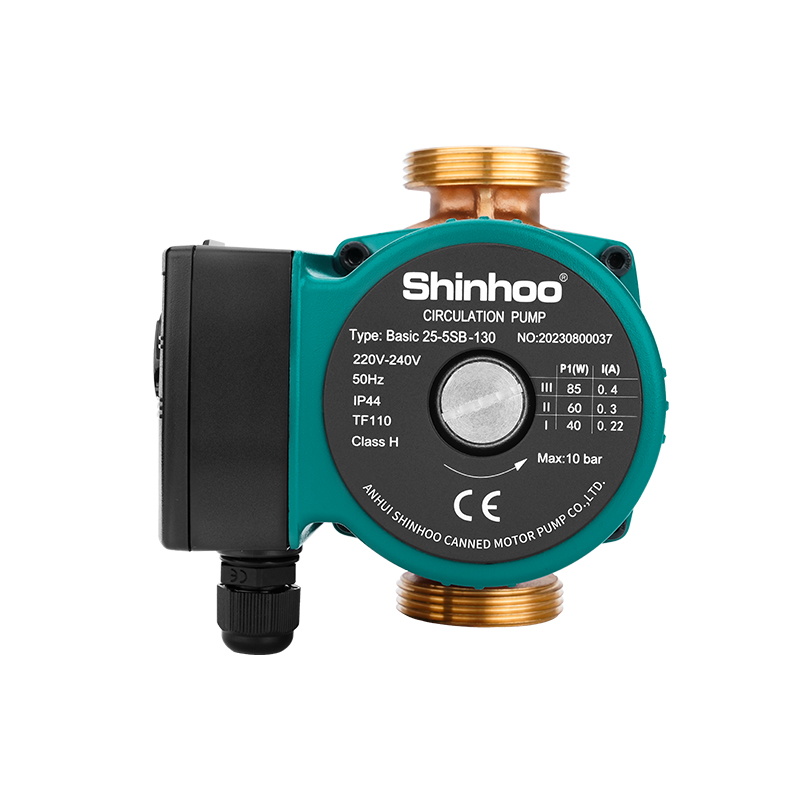

Modelo |
Básico 25-5SB |
|
Longitud del cuerpo de la bomba |
130/180 mm |
|
Potencia |
85/60/40 W |
|
Caudal máximo |
3,3 m³/h |
|
Altura máxima |
5 m |
|
Corriente |
0,4/0,3/0,22 A |
|
Voltaje/Frecuencia |
115/230 V 50/60 Hz |
|
Carcasa de la bomba |
Cuerpo de cobre (B) |
|
Líquido bombeado |
Agua |
|
Clase de aislamiento |
H |
|
Grado de protección |
IP44 |
|
Rango de temperatura del líquido |
2-110 °C |
|
Presión máxima del sistema |
1.0 Mpa |
Item NO.:
Basic 25-5SB1. Sistema de bomba de calefacción comercial
2. Recirculación de agua caliente sanitaria
3. Sistema de bomba de calefacción doméstica
4. Sistemas de calefacción de agua caliente de todo tipo
5. Sistemas de circulación industrial
6. Sistemas de agua fría y sistemas de aire acondicionado
Bombas de circulación básicas Diseñados y producidos por nuestros especialistas tienen estas características: bajo nivel de ruido, sin fugas, seguridad ecológica en el funcionamiento, apariencia artística, fácil instalación y funcionamiento confiable.
Construcción
B ASIC zapatillas Son de rotor encapsulado, es decir, la bomba y el motor forman una sola unidad sin sello de eje. Esta unidad solo requiere dos anillos de sellado y los cojinetes se lubrican con el líquido bombeado.
Ventajas de B ASIC Diseño de bombas:
1. Motor de una o tres velocidades.
2. Cojinetes radiales cerámicos.
3. Cojinete de empuje de carbono.
4. Una caja protectora del rotor, una cubierta externa del rotor y una placa de apoyo están hechas de acero inoxidable.
5. Carcasa de bomba de hierro fundido.
6. Interruptor térmico integrado en la bobina del estator, para motores a partir de 300 W.
Condiciones de trabajo
1. Presión del sistema: máx. 10 bar.
2. Temperatura del líquido: de +2 a +110 °С.
3. Los usuarios pueden seleccionar un modelo del espectro de tipos según los requisitos de altura, caudal y frecuencia.
4. Alimentación: 230 V, frecuencia 50 Hz, CA monofásica. Los modelos de la tabla también se pueden fabricar según las necesidades del usuario en 230 V/60 Hz o 115 V/60 Hz. La curva y los parámetros de rendimiento de esta tabla corresponden únicamente a productos con alimentación de 230 V/50 Hz.
5. Presión máxima del sistema: 1,0 MPa.
6. Temperatura ambiente: 0℃ ～ 40 ℃, temperatura del medio: 2 ℃ ～ 110 ℃. Para evitar la condensación de agua en el estator, asegúrese de que la temperatura ambiente sea inferior a la temperatura del líquido.
7. Medio: Líquido fluido, limpio, no corrosivo ni explosivo, sin partículas sólidas, fibras ni aceite mineral. La bomba no debe utilizarse para bombear líquidos inflamables, como diésel o gasolina.
8. El suministro de líquido de alta viscosidad reducirá el rendimiento de la bomba, por lo que al elegir una bomba, se debe tener en cuenta la viscosidad del medio.
9. Mantenga la presión mínima en la entrada de la bomba para evitar ruido de cavitación y daños a los cojinetes de la bomba.
B ASIC La serie tiene dos tipos de conexiones de tubería ： Roscados y con brida. Los modelos con potencias superiores a 300 W suelen tener conexión con brida. Podemos personalizar el diseño según sus necesidades.
La carcasa de la bomba suele ser de hierro fundido. También está disponible en bronce y acero inoxidable.
Las bombas con carcasa de hierro fundido se utilizan ampliamente para el suministro de agua para calefacción. Las bombas con carcasa de bronce se utilizan principalmente en sistemas de calefacción por suelo radiante. Para el suministro de agua caliente sanitaria, recomendamos utilizar una carcasa de cobre (B).
Límites de temperatura permitidos
1. La bomba implica tres frecuencias de rotación que permiten seleccionar el mejor rendimiento para un determinado sistema hidráulico.
2. Temperatura ambiente: de 0 a 40 °С
3. Temperatura del líquido: de +2 a +110 °С
4. Temperatura de almacenamiento: de -30 a +55 °С
Presión sonora
La presión sonora depende de la potencia consumida:
≤ 50 dB(A) para modelos con P1<1.000 W
≤ 54 dB(A) para modelos con P1>1.000 W
Instalación
Durante la instalación, el eje de la bomba debe estar paralelo al suelo. Antes de la puesta en marcha, abra el tornillo de ventilación en la parte superior del motor para que el aire de la bomba pueda salir correctamente y vuelva a apretarlo. Esto ayudará a evitar el funcionamiento en seco de la bomba.
Tags :

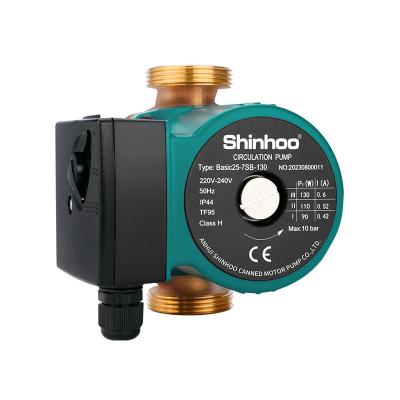

Modelo Básico 25-7SB Longitud del cuerpo de la bomba 130 mm Fuerza 130/110/90 W Caudal máximo 4 m³/h Máximo . cabeza 7 metros Actual 0,6/0,52/0,42A Voltaje/Frecuencia 115/230 V, 50/60 Hz Líquido bombeado Agua limpia Clase de aislamiento H Grado de protección IP44 Rango de temperatura del líquido 2-110℃ Presión máxima del sistema 1.0Mpa Carcasa de la bomba Cuerpo de latón

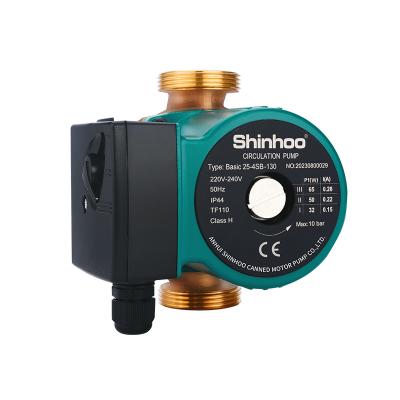

Modelo Básico 25-4SB Longitud del cuerpo de la bomba 130/180 mm Fuerza 65/50/32W Caudal máximo 3,0 m³/h Cabeza máxima 4 metros Actual 0,28/0,22/0,15 A Voltaje/Frecuencia 115/230 V 50/60 Hz Carcasa de la bomba cuerpo de cobre(B) Líquido bombeado Agua Clase de aislamiento H Grado de protección IP44 Rango de temperatura del líquido 2-110℃ Presión máxima del sistema 1.0Mpa
