Bomba multietapa de frecuencia variable de presión constante de imán permanente PFM03-30 EC
Bomba multietapa de frecuencia variable de presión constante de imán permanente PFM03-30 EC

Bomba multietapa de frecuencia variable de presión constante de imán permanente PFM03-30 EC

Technical data

Máx. Flujo ( m³/h) : 5,5

Máx. cabeza ( m ): 45

Voltaje : CA 220 V/50 Hz.

Flujo nominal ( m³/h) : 3,0

Cabeza nominal ( m ): 30

Máx. potencia de entrada : 600W

Presión de diseño : 1.0MPa

Clase de protección : IP44

Máx. velocidad : 5000rpm

  • Item NO.:

    PFM03-30 EC

1.  Presurización del agua comercial

2.  Captación de aguas subterráneas para uso doméstico

3.  Presurización del suministro de agua doméstica

Certificación de producto

Los productos cumplen con los requisitos de certificación CCC, GS (CE), EMC, RoHS, REACH y WRAS.

 Beneficios

1. El algoritmo de control del motor síncrono de imán permanente sin sensores de posición reduce eficazmente la vibración del motor, disminuye el ruido de la bomba y mejora la eficiencia de la bomba.

2. Se emplea tecnología de control inteligente, que detecta la corriente del inducido del motor y proporciona retroalimentación para controlar la velocidad del motor, lo que permite un ajuste adaptativo para diferentes condiciones de operación. Esta solución resuelve el problema del alto consumo de energía en las bombas blindadas convencionales, lo que resulta en un funcionamiento altamente eficiente y silencioso.



1 Condiciones del producto 1.1 Requisitos de los medios

Usar medio

 agua

Temperatura media del agua

 0 ℃ 50 ℃

Valor de PH medio

 6,5 8,5

Dureza media

 ≤25°dH

Contenido de impurezas sólidas en el medio.

 diámetro de impureza sólida y dirección de longitud ≤ 0,1 mm y relación de volumen ≤ 0,1%.

1.2 Requisitos del entorno de uso

Cómo utilizar

 mantener el eje horizontal

Altitud

 <1000m

Temperatura ambiente de funcionamiento

 0 ℃ 55 ℃ (sin fenómeno de congelación en la tubería ni en la bomba de agua)

Utilice humedad ambiental ≤95%



1.3 Requisitos del entorno de almacenamiento Temperatura ambiente de almacenamiento: -20 °C ~ 60 °C (sin congelación en tuberías y bombas) Humedad del entorno de almacenamiento ≤95 % 2. Diagrama de dirección de instalación del producto Cuando se instala la bomba de agua, el eje de la bomba debe estar en una posición horizontal y se permite instalar el eje de la bomba en un ángulo de ±5°.




La instalación de la bomba de agua en el sistema debe garantizar que la cavidad de la bomba esté llena de líquido para que la bomba de agua pueda funcionar normalmente.

La instalación de la tubería debe realizarse según el diagrama y las almohadillas de goma deben estar bien apoyadas. 3. Arranque y parada de la bomba de agua Tiempo de arranque: El tiempo de arranque de la bomba de agua es inferior a 5 s, es decir, el tiempo desde el encendido hasta la velocidad máxima Tiempo de inactividad: el tiempo de parada de la bomba < 3 s, es decir , el tiempo desde que se apaga la bomba hasta que deja de funcionar


4. Tipo de motor

Tipo de motor: motor síncrono de imán permanente

Material del alambre esmaltado: cobre.

Material de acero magnético: NdFeB

Resistencia CC en estado frío del motor a 20°C: 3,77±5%Ω

Clase de aislamiento: F





PFM03-30 EC Permanent magnet constant pressure variable frequency multistage pumpPFM03-30 EC Permanent magnet constant pressure variable frequency multistage pump

Dejar un mensaje
Si está interesado en nuestros productos y desea conocer más detalles, deje un mensaje aquí, le responderemos lo antes posible.
Entregar

Related Products

PFB 06-22 EC domestic water pressure booster pumps
Bomba de refuerzo centrífuga de imán permanente PFB 06-22 EC

Flujo máximo 8.5m³/h Caudal nominal 6m³/h Presión 1,0 MPa Índice de ruido <58dB(A)(flujo máximo) Cabeza máxima 28 metros Cabezal clasificado 22 metros Aislamiento IP55 Peso 5,7 kg ± 5 % Voltaje CA 220 V/50 Hz Potencia máxima de entrada 700 W Velocidad máxima de rotación 5000 rpm ​

self magnet booster pump
Bomba de refuerzo de imán permanente autocebante PFM03-30EC Pro

Caudal máximo (m³/h) 5.5 Caudal nominal (m³/h) 3 Presión de diseño 1,0 MPa Altura máxima (m) 45 Altura nominal (m) 30 Clase de protección IP44 Voltaje CA 220 V/50 Hz Potencia máxima de entrada 600 W Velocidad máxima 5000 rpm Clase de protección IP44 Voltaje CA 220 V/50 Hz Potencia máxima de entrada 600 W Velocidad máxima 5000 rpm ​

energy efficiency circulating pump
Bombas circuladoras automáticas Mega 32-10

Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ~ +40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ~+110 ℃ ( Glicol hasta 50% ) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido/acero inoxidable Energía (IEE) ≤0,23-Parte2 ​

North America Circulation Pump
Bomba de circulación Mega 32-8 North America

Protección del motor No requiere protección externa Clase de IP IP44 Clase de aislamiento H Humedad(RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiente 0~+40°C Clase de temperatura TF110 Temperatura del líquido -30~+110℃(Glicol hasta el 50%) Voltaje/Frecuencia 110/230 V, 60 Hz Carcasa de la bomba Hierro fundido/acero inoxidable Energía (EEI) ≤0,23-Parte 2 ​

Three Speed Circulation Pump With Flange Connection

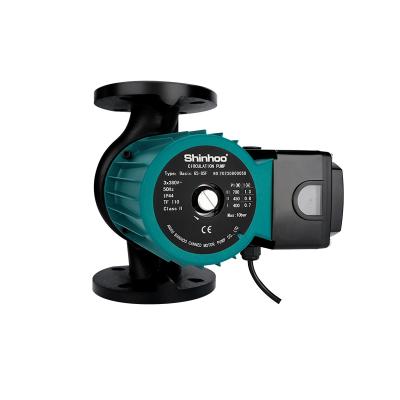

Bomba de circulación de alto flujo trifásica Basic 65-8SF Pro
