Flujo máximo |
8.5m³/h |
|
Caudal nominal |
6m³/h |
|
Presión |
1,0 MPa |
|
Índice de ruido |
＜58dB(A)(flujo máximo) |
|
Cabeza máxima |
28 metros |
|
Cabezal clasificado |
22 metros |
|
Aislamiento |
IP55 |
|
Peso |
5,7 kg ± 5 % |
|
Voltaje |
CA 220 V/50 Hz |
|
Potencia máxima de entrada |
700 W |
|
Velocidad máxima de rotación |
5000 rpm |

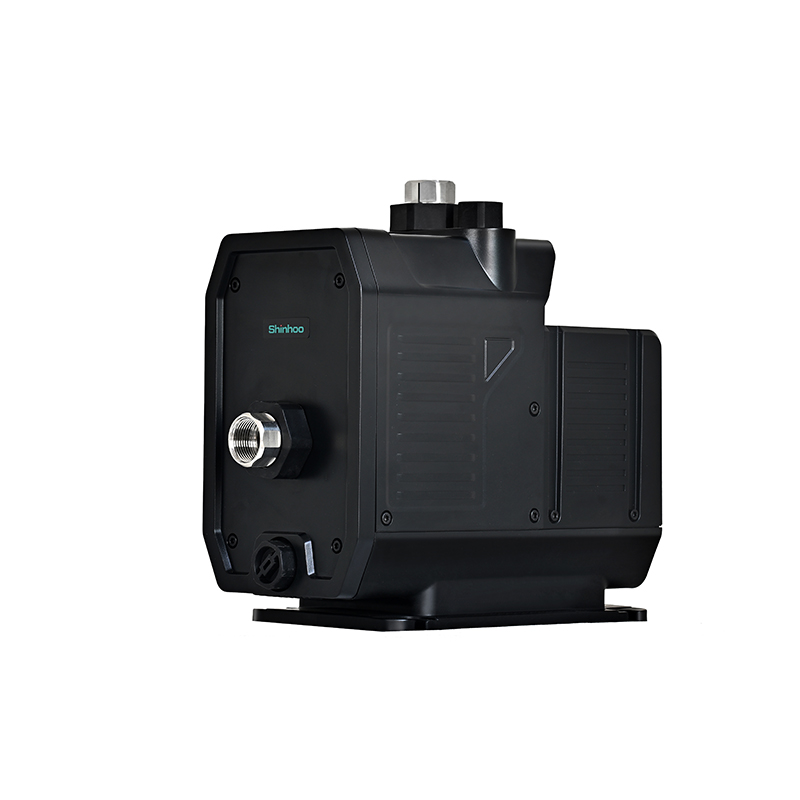

Item NO.:
PFB 06-22 EC1. ASistemas de bombas de calor de fuente terrestre e infrarroja
2. Ssistemas solares térmicos
3. Dcalefacción doméstica
4. Hsistemas de suministro de agua
1. El interior del cuerpo de la bomba adopta un revestimiento especial, que no es fácil de oxidar;
2. Gran caudal, diseño de estructura compacta;
3. Protección del medio ambiente, apariencia hermosa, instalación conveniente y operación confiable.
Tipo de motor
|
Tipo de motor: motor síncrono de imán permanente |
Material del alambre esmaltado: cobre |
Material del imán: NdFeB |
|
Resistencia del motor CC en estado frío a 20 °C: 3,77 ± 5 % Ω |
Clase de aislamiento: F |
|
Medio
|
Medio: agua o glicol (≤50%) líquido mezclado |
Temperatura media: 0°C a 90°C |
Valor de pH medio: 6,5-8,5 |
|
Dureza media: ≤25°dH |
Impureza sólida: el diámetro y la longitud son ≤0,1 mm, la relación de volumen es ≤0,1 % |
|

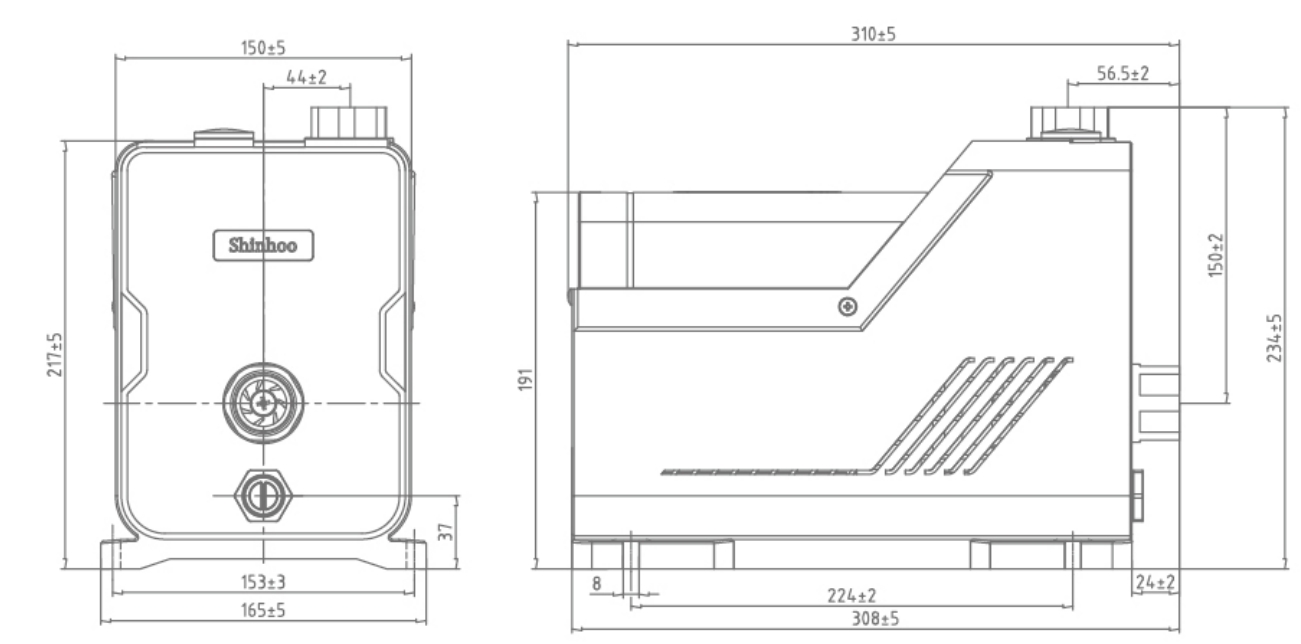

Dibujo de instalación
