Horizontal Multistage Centrifugal Pump
Horizontal Multistage Centrifugal Pump

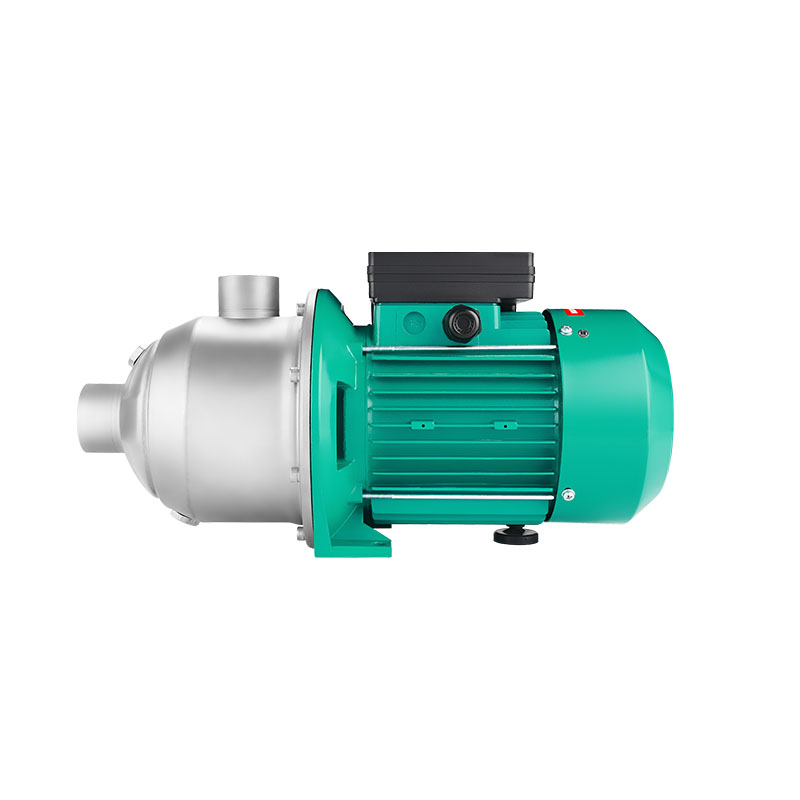

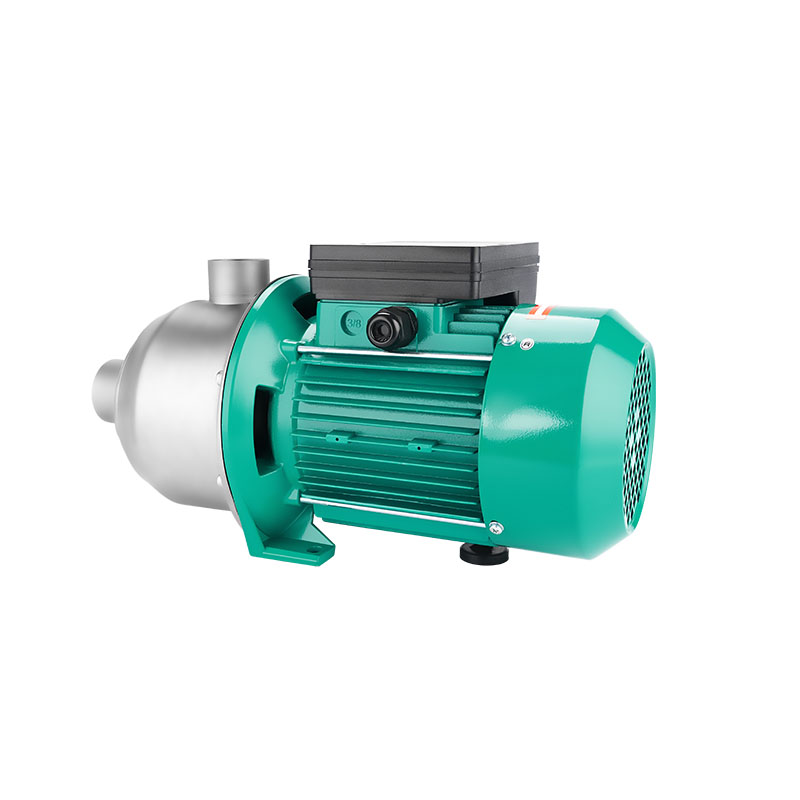

Bomba centrífuga multietapa horizontal MHI-403Q

Datos técnicos

Tensión nominal : 380 V.

Corriente nominal: 1.48A

Frecuencia : 50Hz

Flujo nominal : 4m³/h

Cabeza nominal : 28 m

Potencia nominal: 550W

Flujo máximo : 9,5 m³/h

Altura máxima : 33m

Potencia máxima : 850W

Presión de diseño : 10bar

Clase de aislamiento : F

Eficiencia máxima de la unidad: 47%

Clase de protección : IP54.

Vibración : < 2,8 mm/s

Ruido : < 55 dB ( A )

Dirección: en sentido antihorario visto desde la entrada de la bomba

  • Artículo No.:

    MHI-403Q

1. Suministro de agua y refuerzo.

2. Circulación de agua caliente, sistema de calefacción.

3. Sistema de circulación industrial

4. Para diversas maquinarias

5. Bomba integrada para sistema de bomba de calor.

1. Material – Acero inoxidable

2. Impulsor multietapa, cabezal alto

3. Sello mecánico bidireccional, fácil mantenimiento.

4. Diseño de bloque compacto

5. Todas las piezas hidráulicas que entran en contacto con el fluido, como cámaras de etapa, impulsores y difusores.

Las condiciones de trabajo

1. Fuente de alimentación: 1~220V/50Hz;

2. Presión máxima del sistema: ≤1.0MPa;

3. Clase de aislamiento: F;

4. Nivel de protección: IP54;

5. Temperatura del líquido transportador: -15 ℃ ~ 90 ℃;

6. Líquido de entrega: agua limpia;

7. Esta bomba de agua es adecuada para transportar agua potable, agua caliente, agua industrial, agua condensada, una mezcla de etanol y agua (con un contenido máximo de etanol del 40%) y otros líquidos que no contengan aceite mineral, fibras largas. o sustancias corrosivas.



Notas de Diseño

1. La protección del motor para motores de CA trifásicos es opcional o se debe proporcionar en el sitio

2. Motor de CA monofásico equipado con condensador y protección térmica del motor incorporados.



Certificación de producto

El producto cumple con los requisitos de certificación 3C.



Requisitos del medio de aplicación

Medio de uso:  solución mixta de agua clara/agua+etilenglicol (≤50%)

Temperatura media del agua:  0~110℃/-15℃~110℃

Valor de PH medio: 6,5-8,5

Dureza media: 25°dH

Medio de uso:  solución mixta de agua clara/agua+etilenglicol (≤50%)

Temperatura media del agua:  0~110℃/-15℃~110℃

Valor de PH medio : 6,5-8,5

Dureza media: 25°dH

Contenido de impurezas sólidas en el medio:  diámetro de impurezas sólidas y dirección longitudinal ≤ 0,1 mm y relación de volumen ≤ 0,1%.

 Requisitos del entorno de servicio

Uso:  mantenga el eje horizontal

Altitud:  <  1000 m

Temperatura ambiente de funcionamiento:  -30 ℃ ∼ 55 ℃ ( no hay congelación en la tubería ni en la bomba de agua )

Humedad ambiente de funcionamiento: ≤95%




Requisitos del entorno de almacenamiento

Temperatura ambiente de almacenamiento:  -20℃∼60℃ (no hay congelación en la tubería ni en la bomba de agua)

Humedad del ambiente de almacenamiento:  ≤95%



Inspección de fábrica

Detección de estanqueidad de la máquina

Detección de aislamiento del motor

Detección de voltaje soportado

Detección de corriente de fuga

Detección de resistencia a tierra

Potencia sin carga, detección de corriente.

detección de giro







Prueba de fiabilidad

Prueba de rendimiento hidráulico

Test de vibración

prueba de ruido

Prueba de presión de agua

Prueba de seguridad eléctrica de toda la máquina.

Prueba de nivel de protección

Prueba del spray de sal

Prueba de choque térmico

Aumento de la temperatura

Prueba de condensado

Prueba de vida

Prueba de arranque y parada

Prueba de alta temperatura y humedad.







Instrucciones de instalación y seguridad.

1. El líquido bombeado puede ser un líquido a alta temperatura y alta presión. Antes de mover y desmontar la bomba, se debe drenar el líquido del sistema o cerrar las válvulas de cierre en ambos lados de la bomba para evitar quemaduras.

2. En invierno, cuando el medio es agua limpia, si el sistema de bomba no está funcionando o la temperatura ambiente es inferior a 0 °C, se debe drenar el líquido del sistema de tuberías para evitar la congelación y el agrietamiento del cuerpo de la bomba.

3. Si la bomba no se utiliza durante un período prolongado, cierre la válvula de la tubería de agua en la entrada y salida de la bomba y corte el suministro de energía de la bomba. Si encuentra que el motor está caliente o es anormal, cierre inmediatamente la válvula en el extremo de entrada de la bomba, corte el suministro de energía de la bomba y comuníquese con su distribuidor local o centro de servicio de inmediato.

4. Este producto debe colocarse fuera del alcance de los niños. Después de la instalación, se deben tomar medidas de aislamiento para evitar que los niños lo toquen.

5. La dirección de instalación de la bomba de agua es que la dirección axial de la bomba sea horizontal.

6. La bomba de agua debe instalarse para evitar la lluvia, el agua, la exposición y otros lugares.

7. La bomba de agua no puede chocar directamente con objetos duros.

8. Está prohibido hacer funcionar la bomba de agua sin agua para evitar el desgaste del sello mecánico, o incluso quemar la máquina.

9. El líquido bombeado es un líquido fino, limpio, no corrosivo y no explosivo, no contiene fibra ni aceite mineral, el diámetro y la longitud de las partículas sólidas son ≤0,1 mm y la relación de volumen es ≤0,1%. La bomba no debe Para transportar líquidos inflamables como aceite vegetal y gasolina. Si la bomba se utiliza en una situación con alta viscosidad, el rendimiento de la bomba se reducirá, por lo que al seleccionar una bomba, se debe considerar la viscosidad del medio líquido a transportar.

Plano de dimensiones de instalación





Curva de rendimiento

Esta curva de rendimiento es adecuada para agua a temperatura normal, como una bomba para un medio sin agua, el rendimiento hidráulico de la bomba se reducirá, por lo tanto, al seleccionar la bomba, se deben considerar las características del medio líquido.



Cabezal de flujo

proveedor de bombas de circulación

Flujo-Poder

bomba de circulación de frecuencia erp
