Tensión nominal |
220～240V |
|
Corriente nominal |
3.1A |
|
Frecuencia |
50/60 Hz |
|
Caudal máximo |
21,5 m³/h |
|
Cabeza máxima |
15 metros |
|
Máxima potencia |
680 W |
|
Caudal nominal |
16 m³/h |
|
Cabeza clasificada |
9 metros |
|
Presión del sistema |
1,0 MPa |
|
Clase de aislamiento |
H |
|
Grado de temperatura |
TF110 |
Item NO.:
Mega S 40-15F1 . Ámbito de aplicación del producto
sistema de distribución de calefacción urbana
Sistema de bomba de calor y caldera de gas para la industria y el comercio
Sistema de calefacción controlado por PWM y señal de 0-10 V
suministro de agua caliente
Sistema solar térmico
Sistema de refrigeración para la industria y el comercio
2. Certificación de producto
Certificación del plan de productos: GS CE 、 EMC 、 RoHS 、 ALCANZAR 、 EEI ≤ 0. 23-parte 2
Nota: RoHS y REACH son informes de pruebas de terceros. Parámetros del producto
1. Alta eficiencia, bajo nivel de ruido y sin fugas
2. Diseño robusto, 10 años de vida útil
3. Controles internos y externos integrados:
control de señal analógica de 0-10 V
Cuando la bomba eléctrica está en el modo de control de 0-10V, ajusta el estado de funcionamiento de la bomba de agua en función del rango de nivel de la señal analógica de entrada.
control de señal analógica de 4-20 mA
Cuando la bomba eléctrica está en modo de control de 4-20 mA, ajusta el estado de funcionamiento de la bomba de agua en función del rango de corriente de la señal analógica de entrada.
control de comunicación Modbus
Cuando la bomba eléctrica está en modo de control Modbus, ajusta el estado de funcionamiento de la bomba de agua en función de los datos recopilados a través de la comunicación.
4. Funcionamiento estable, índice de ruido ≤ 45 dB(A)
5. Tratamiento especial de las capas del eje para mejorar la dureza.
Tipo de motor
|
Tipo de motor: motor síncrono de imanes permanentes |
Material del alambre esmaltado: cobre |
Material del acero magnético: neodimio-hierro-boro |
|
|
Resistencia en frío de CC del motor a 20 ℃ ： 4.0 ± 5% Ω |
Nivel de aislamiento ： H |
||
Requisitos de los medios para su uso
|
Medio utilizado: agua o una mezcla de agua y etilenglicol (≤ 50%). |
Temperatura media del agua: -10 ℃ ~ 110 ℃ (utilice una temperatura ≤ 65 ℃ en agua caliente sanitaria para reducir el riesgo de incrustaciones de carbonato de calcio). ) |
|
Valor de pH medio: 6,5~8,5 |
Dureza media: 25° dH |
|
Contenido de impurezas sólidas en el medio: El diámetro y la longitud de las impurezas sólidas son ≤ 0,1 mm, y la proporción de volumen es ≤ 0,1 %. . |
|
Requisitos ambientales para su uso
|
Modo de empleo: Mantenga el eje horizontal. |
Altitud: < 1000 metros |
|
Temperatura ambiente de funcionamiento: 0 ℃~40 ℃ (No se observa congelación en la tubería ni en la bomba de circulación) |
Humedad del entorno operativo ≤ 95% |
Requisitos del entorno de almacenamiento
|
Temperatura ambiente de almacenamiento: -20 ℃ ~ 70 ℃ (No se observa congelación en la tubería ni en la bomba de circulación) |
Humedad del entorno de almacenamiento ≤ 95% |
Requisitos del entorno de almacenamiento
|
Temperatura ambiente de almacenamiento: -20 ℃ ~ 70 ℃ (No se observa congelación en la tubería ni en la bomba de circulación) |
Humedad del entorno de almacenamiento ≤ 95% |
Tabla comparativa de temperatura del agua y presión de entrada
|
temperatura del líquido |
< 50 °C |
95 °C |
110 °C |
|
presión de entrada |
0,2 bar |
0,5 bar |
0,85 bar |
|
Elevación de 1 metro |
ascensor de 5 metros |
ascensor de 8,5 metros |

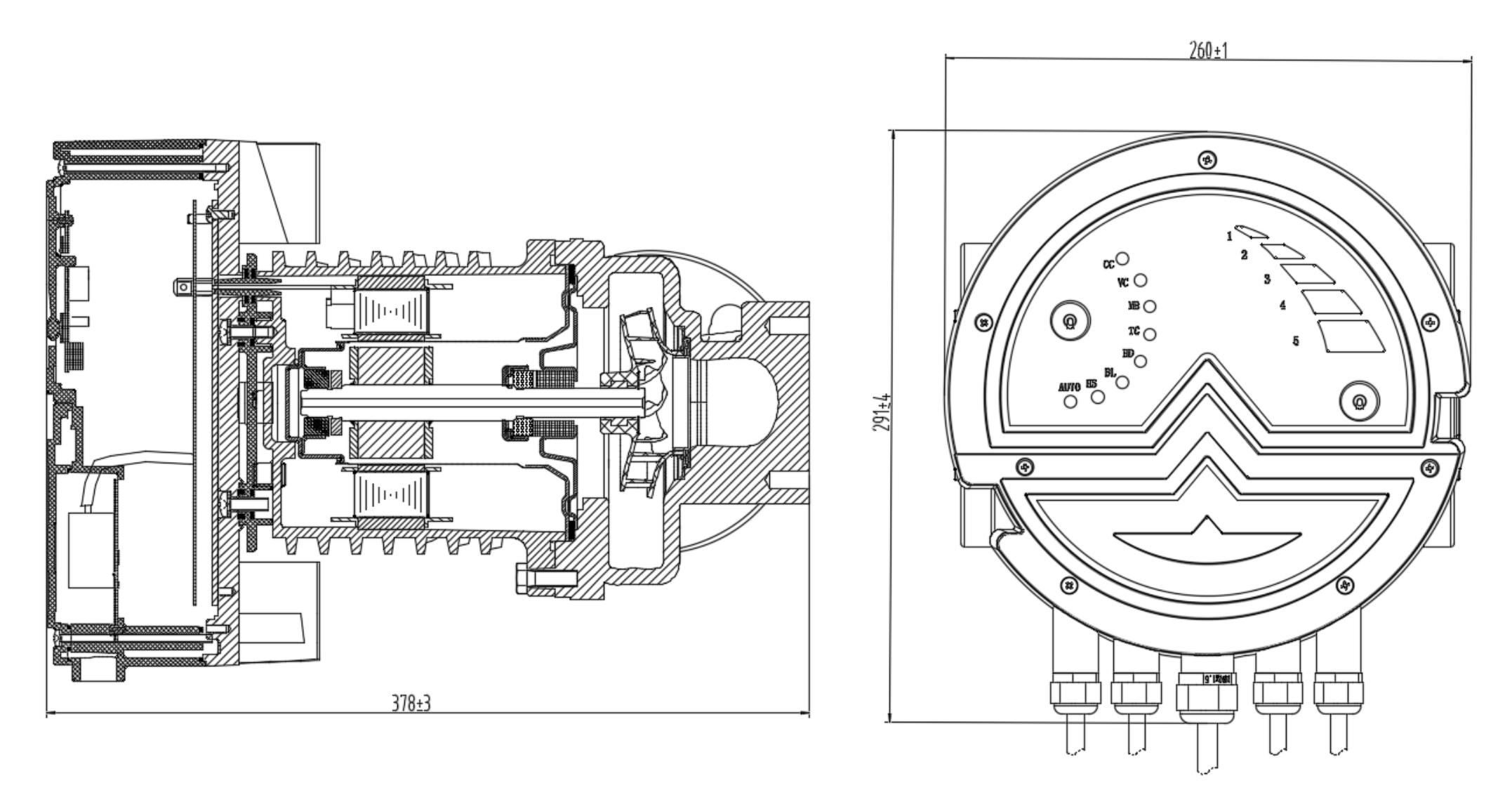

Plano de instalación
