Tensión de alimentación |
220-240 V 50/60 Hz, PE |
|
Protección del motor |
No se requiere protección externa |
|
Clase IP |
IP44 |
|
Clase de aislamiento |
H |
|
Humedad(RH) |
Máx. 95% |
|
Presión del sistema |
1,0 MPa |
|
Cumplimiento |
CE/GS/EMC/LVD/RoHS/REACH |
|
Temperatura ambiental |
0ï½+40â |
|
Clase de temperatura |
TF110 |
|
Temperatura del líquido |
-30ï½+110℃ (Glicol hasta 50%) |
|
Voltaje/Frecuencia |
230V/50HZ |
|
Carcasa de bomba |
Hierro fundido/Acero inoxidable |
|
Energía(EEI) |
≤0,23-Parte2 |
Artículo No.:
Mega 40-8F1.Sistema de suministro dual de bomba de calefacción
2.Sistema de agua mixta para calefacción por suelo radiante
3.Sistema de agua caliente con bomba de calefacción
4.Sistema controlado por señal PWM
5.Sistema HVAC
6.Sistema de caldera
7.Otras ocasiones de calentamiento y enfriamiento, adecuado para refrigerantes como R290
Ventajas
1.Eficiencia y ahorro de energía
2.Bajo nivel de ruido y sin fugas
3.Señal PWM y control de 0-10 V
4.Operación de múltiples engranajes
5.Múltiples protecciones e interfaces estandarizadas
Construcción
Las bombasMega son bombas de rotor húmedo, es decir, la bomba y el motor son una unidad de una sola pieza sin sello de extremo del eje. Los cojinetes están lubricados con líquido bombeado.
Las bombas presentan:
• controlador integrado en una unidad de control;
• panel de operación en la parte delantera de la bomba;
• No se requiere protección externa del motor.
Motor y convertidor de frecuencia
Las bombasMega están equipadas con un motor de imán permanente. Este tipo de motor se caracteriza por una mayor eficiencia en comparación con los motores asíncronos de jaula de ardilla utilizados tradicionalmente. La velocidad del motor se configura mediante un convertidor de frecuencia incorporado.
Conexiones de la bomba
Conexiones roscadas de tuberías y bridas.
Calidad del acabado superficial
La carcasa de la bomba y su cabezal tienen un revestimiento cataforético para una mejor resistencia a la corrosión.
La aplicación del recubrimiento cataforético incluye los siguientes pasos:
• limpieza alcalina;
• pretratamiento con fosfato de zinc;
• Electrodeposición catódica (cataforesis);
• Secado de la película de barniz y pintura a 200~250 °C.
Fácil instalación y operación
Equipada con modo de autoadaptación (modo automático, configuración de fábrica), la bomba funciona una vez que se conecta la alimentación y adapta su rendimiento de acuerdo con las necesidades reales del sistema.
El control se efectúa mediante una señal de bajo voltaje de modulación de ancho de pulso digital (PWM), lo que permite utilizar la bomba para cumplir con diferentes requisitos de flujo en varios sistemas.
Bajo ruido y alto confort
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Eficiencia energética de clase A, consumo de energía mínimo de 6 W
Protección múltiple
Con protección contra sobretensión y sobrecorriente
Parámetro de referencia de diseño ecológico
EEI≤0.23-Parte 2
Enchufe de alimentación de liberación rápida
Arranque y detenga la bomba rápidamente.

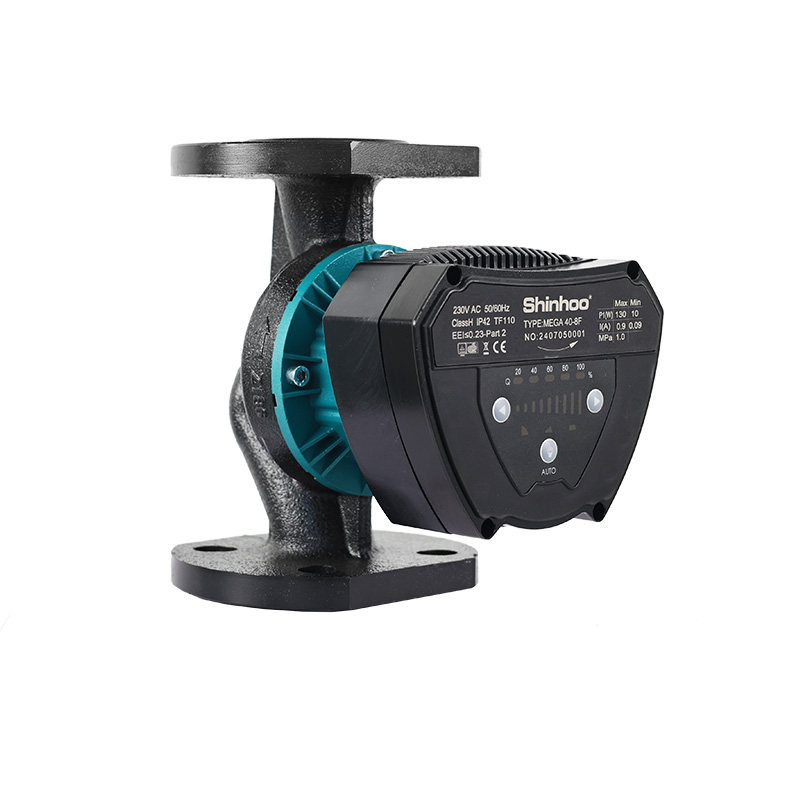

Foto del producto y 10 modos de control
Presione el botón para cambiar entre diferentes modos de control y aumentar o disminuir la configuración con los botones en el lado izquierdo y derecho.
|
Configuración |
Explicación |
|
A |
Autoadaptación |
|
P |
Control PWM |
|
PP3 |
Presión proporcional alta velocidad |
|
CP3 |
Velocidad constante Alta velocidad |
Condiciones de funcionamiento
Instrucciones generales
|
Agua en sistemas de calefacción |
Calidad del agua según estándares locales |
|
Agua con glicol |
Viscosidad máxima: 10–50 cSt ~ solución de agua 50 % / glicol 50 % a -10 °C |
Rango de operación
|
Parámetro |
MEGA |
|
Caudal máximo, Q |
15 m³/h |
|
Altura máxima, H |
8 metros |
Presión máxima de funcionamiento
PN 10: 10 bares/1,0 MPa.
Presión de entrada mínima
Para evitar el ruido de cavitación y daños a los cojinetes durante el funcionamiento de la bomba, se debe mantener la siguiente presión relativa mínima en su puerto de entrada.
|
Presión de entrada |
Temperatura del líquido |
Presión de entrada de la bomba |
|
≤ + 85°C |
0,005 MPa |
|
|
≤ + 90°C |
0,028MPa |
|
|
≤ +110°C |
0,100 MPa |
Líquidos bombeados
La bomba está diseñada para bombear líquidos puros y no agresivos sin sólidos ni fibras que puedan tener un impacto mecánico o químico en la bomba.
El agua utilizada en los sistemas de calefacción debe cumplir con los requisitos de calidad del agua del sistema para unidades de calefacción.
Las bombas no deben usarse con líquidos inflamables o explosivos como combustible diesel o gasolina.
Las bombas no deben utilizarse con líquidos agresivos como ácidos o agua de mar. Si la bomba no se utiliza durante una estación fría, tome las medidas necesarias para evitar daños por bajas temperaturas.
El uso de aditivos en un medio de transferencia de calor con una densidad y/o viscosidad cinética superior a la del agua disminuye el rendimiento de la bomba.
Nunca utilice aditivos que puedan afectar negativamente el funcionamiento de la bomba. Para saber si la bomba se puede utilizar con un determinado líquido, hay que tener en cuenta varios factores.
Los más importantes son el contenido de cal, el pH, la temperatura y el contenido de disolventes y aceites.
La bomba se puede utilizar para mezclas de glicol y agua a un nivel de hasta el 50 %. Ver apartado «Instrucciones generales». El bombeo de mezclas de glicol disminuye las propiedades hidráulicas de la bomba.
Plano de instalación
Etiquetas :
Modelo Maestro SD 2 5 -8 130 / Maestro SD 2 5 -8 1 8 0 Caudal máximo (m³/h) 3.6 Altura máxima (m) 8 EEI EEI≤0,21-Parte 2 Tensión nominal 220-240 VCA Corriente nominal 0,55 A Frecuencia 50/60Hz Poder maximo 70 vatios Presión de diseño 1,0 MPa Ruido ≤42dB(A) clase IP IP44 Clase de aislamiento h
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad (RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( RH) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h ( HR ) Humedad Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～ +40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～ +40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～ +110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
