Tensión de alimentación |
220-240 V 50/60 Hz, PE |
Protección del motor |
No se requiere protección externa |
clase IP |
IP44 |
Clase de aislamiento |
h |
( HR ) Humedad |
Máx. 95% |
Presión del sistema |
1,0 MPa |
Cumplimiento |
CE/GS/EMC/LVD/RoHS/REACH |
Temperatura ambiental |
0 ～ +40 ℃ |
Clase de temperatura |
TF110 |
Temperatura del liquido |
-30 ～+110 ℃ ( Glicol hasta 50% ) |
Voltaje/ Frecuencia |
230V/50HZ |
Carcasa de bomba |
Hierro fundido/acero inoxidable |
Energía (IEE) |
≤0,23-Parte2 |
Artículo No.:
Mega 40-10F1. Bomba del circuito de la caldera
2. Bomba del circuito primario
3. Bomba en sistemas de calefacción de uno y dos tubos.
4. Bomba del circuito de calefacción en un circuito de agua caliente sanitaria
5. Bomba de calor en sistemas de calefacción de aire.
6. Bomba para sistemas de calefacción por suelo radiante.
7. Sistemas de regeneración y recuperación de calor.
8. Bomba del circuito de refrigeración seca y condensador
9. Bomba del circuito de consumo (fancoils)
10. Bomba de sistemas de suministro de frío en aires acondicionados centrales.
Las bombas de circulación automática MEGA son la opción ideal para casi cualquier proyecto de construcción, antiguo o nuevo. Con su eficiencia energética inigualable, su amplio alcance y sus capacidades de comunicación integradas .
MEGA es ideal para ingenieros y especificadores que buscan crear sistemas de calefacción y refrigeración de alto rendimiento.
La bomba no requiere mantenimiento gracias al diseño de tipo rotor encapsulado. Esto también significa que la bomba y el motor forman una unidad integral sin sello de eje y con solo dos juntas para sellar. Los cojinetes son lubricados por el líquido bombeado. MEGA cuenta con control externo PWM y 0-10V.
Construcción
Las bombas MEGA son bombas de rotor húmedo, es decir, la bomba y el motor son una unidad de una sola pieza sin junta final del eje. Los cojinetes están lubricados con líquido bombeado.
Las bombas cuentan con:
• controlador integrado en una unidad de control;
• panel de operación en la parte delantera de la bomba;
• No se requiere protección externa del motor.
Motor y convertidor de frecuencia.
Las bombas MEGA están equipadas con un motor de imán permanente. Este tipo de motor se caracteriza por una mayor eficiencia en comparación con los motores asíncronos de jaula de ardilla utilizados tradicionalmente. La velocidad del motor se configura mediante un convertidor de frecuencia incorporado.
Conexiones de bomba
Conexiones de tubería roscada y brida.
Calidad del acabado superficial
La carcasa de la bomba y su cabezal tienen un revestimiento cataforético para una mejor resistencia a la corrosión.
La aplicación del recubrimiento cataforético incluye los siguientes pasos:
• limpieza alcalina;
• pretratamiento con fosfato de zinc;
• electrodeposición catódica (cataforesis);
• secado de la película de barniz y pintura a 200 °C –250 °C.
Fácil instalación y operación
Equipada con modo de autoadaptación (modo automático, configuración de fábrica), la bomba funciona una vez conectada la alimentación y adapta su rendimiento de acuerdo con las necesidades reales del sistema.
El control se realiza mediante una señal de bajo voltaje de modulación de ancho de pulso digital (PWM), lo que permite utilizar la bomba para cumplir con diferentes requisitos de flujo en varios sistemas.
Bajo nivel de ruido y alto confort
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Eficiencia energética de clase A, consumo de energía mínimo de 6 W.
Protección múltiple
Con protección contra sobretensión y sobrecorriente.
Punto de referencia de ecodiseño
EEI≤0,23-Parte 2
Enchufe de alimentación de liberación rápida
Arranque y pare la bomba rápidamente.

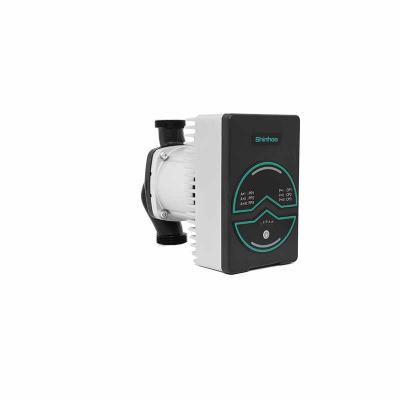

Foto del producto y 4 modos de control.
Presione el botón para cambiar entre diferentes modos de control y aumentar o disminuir la configuración con los botones en el lado izquierdo y derecho.
Configuración |
Explicación |
Auto |
Ejecutar en rango definido |
licenciado en Derecho |
Curva de presión proporcional |
alta definición |
Curva de presión constante |
SA |
Curva de velocidad constante |
Condiciones de operación
Instrucciones generales
Agua en sistemas de calefacción. |
Calidad del agua según estándares locales. |
agua con glicol |
Viscosidad máxima: 10–50 cSt ~ solución de agua 50 % / glicol 50 % a -10 °C |
Rango de operación
Parámetro |
MEGA |
Caudal máximo, Q |
10 m³/h |
Altura máxima, H |
10 metros |
Presión máxima de funcionamiento
PN 10: 10 bares / 1,0 MPa.
Presión mínima de entrada
Para evitar el ruido de cavitación y daños a los cojinetes durante el funcionamiento de la bomba, se debe mantener la siguiente presión relativa mínima en su puerto de entrada.
Presión de entrada |
Temperatura del liquido |
Presión de entrada de la bomba. |
≤+85°C |
0,005 MPa |
|
≤+90°C |
0,028MPa |
|
≤ +110°C |
0,100 MPa |
Líquidos bombeados
La bomba está diseñada para bombear líquidos puros y no agresivos, sin sólidos ni fibras que puedan tener un impacto mecánico o químico en la bomba.
El agua utilizada en los sistemas de calefacción debe cumplir los requisitos de calidad del agua del sistema para unidades de calefacción.
Las bombas no deben utilizarse con líquidos inflamables o explosivos como gasóleo o gasolina.
Las bombas no deben utilizarse con líquidos agresivos como ácidos o agua de mar. Si la bomba no se utiliza durante una estación fría, tome las medidas necesarias para evitar daños por bajas temperaturas.
El uso de aditivos en un medio de transferencia de calor con densidad y/o viscosidad cinética superiores a los del agua disminuye el rendimiento de la bomba.
Nunca utilice aditivos que puedan afectar negativamente el funcionamiento de la bomba. Para saber si la bomba se puede utilizar con un determinado líquido, hay que tener en cuenta varios factores.
Los más importantes son el contenido de cal, el pH, la temperatura y el contenido de disolventes y aceites.
La bomba se puede utilizar para mezclas de glicol y agua a un nivel de hasta el 50 %. Ver apartado «Instrucciones generales». El bombeo de mezclas de glicol disminuye las propiedades hidráulicas de la bomba.
