Protección del motor |
No requiere protección externa |
|
Clase de IP |
IP44 |
|
Clase de aislamiento |
H |
|
Humedad(RH) |
Máx. 95% |
|
Presión del sistema |
1,0 MPa |
|
Cumplimiento |
CE/GS/EMC/LVD/RoHS/REACH |
|
Temperatura ambiente |
0～+40°C |
|
Clase de temperatura |
TF110 |
|
Temperatura del líquido |
-30～+110℃(Glicol hasta el 50%) |
|
Voltaje/Frecuencia |
110/230 V, 60 Hz |
|
Carcasa de la bomba |
Hierro fundido/acero inoxidable |
|
Energía (EEI) |
≤0,23-Parte 2 |
Item NO.:
Mega 32-81. Bomba del circuito de la caldera
2. Bomba del circuito primario
3. Bomba en sistemas de calefacción de uno y dos tubos
4. Bomba del circuito de calefacción en circulación de agua caliente sanitaria
5. Bomba de calor en sistemas de calefacción de aire
6. Bomba para sistemas de calefacción por suelo radiante
7. Sistemas de regeneración y recuperación de calor
8. Bomba del circuito del condensador y del enfriador seco
9. Bomba del circuito de consumo (fan coils)
10. Bomba de sistemas de suministro de frío en aires acondicionados centrales

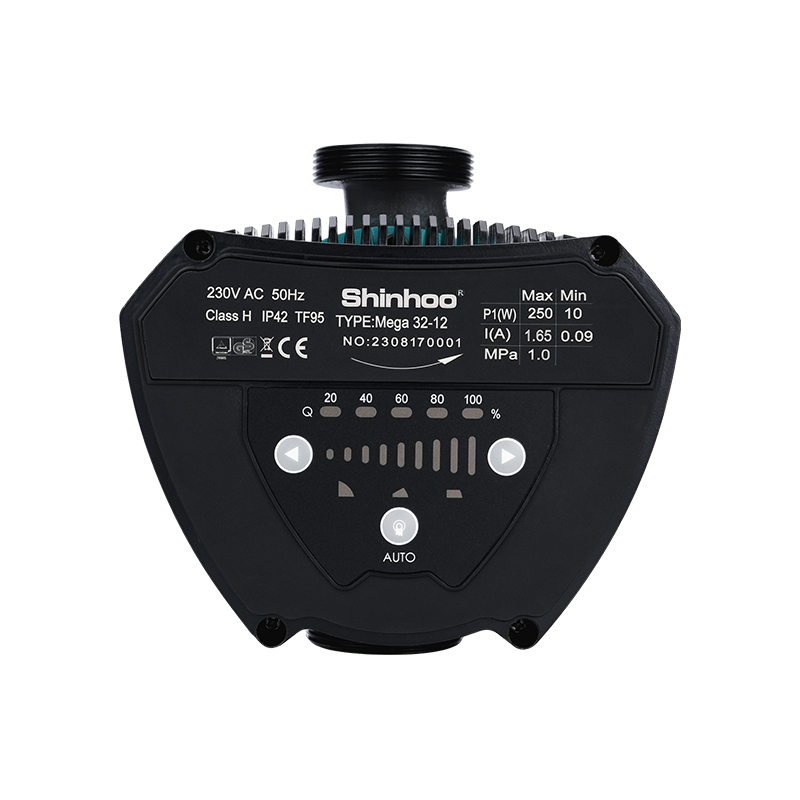

La bomba de circulación automática Mega es la opción ideal para prácticamente cualquier proyecto de construcción, ya sea antiguo o nuevo. Con su inigualable eficiencia energética, amplio alcance y funciones de comunicación integradas..
Mega es ideal para ingenieros y especificadores que buscan crear sistemas de calefacción y refrigeración de alto rendimiento.
La bomba no requiere mantenimiento gracias a su diseño de rotor encapsulado. Esto significa que la bomba y el motor forman una unidad integral sin sello de eje y con solo dos juntas de sellado. Los cojinetes se lubrican con el líquido bombeado.MEGA Cuenta con PWM y control externo 0-10V.

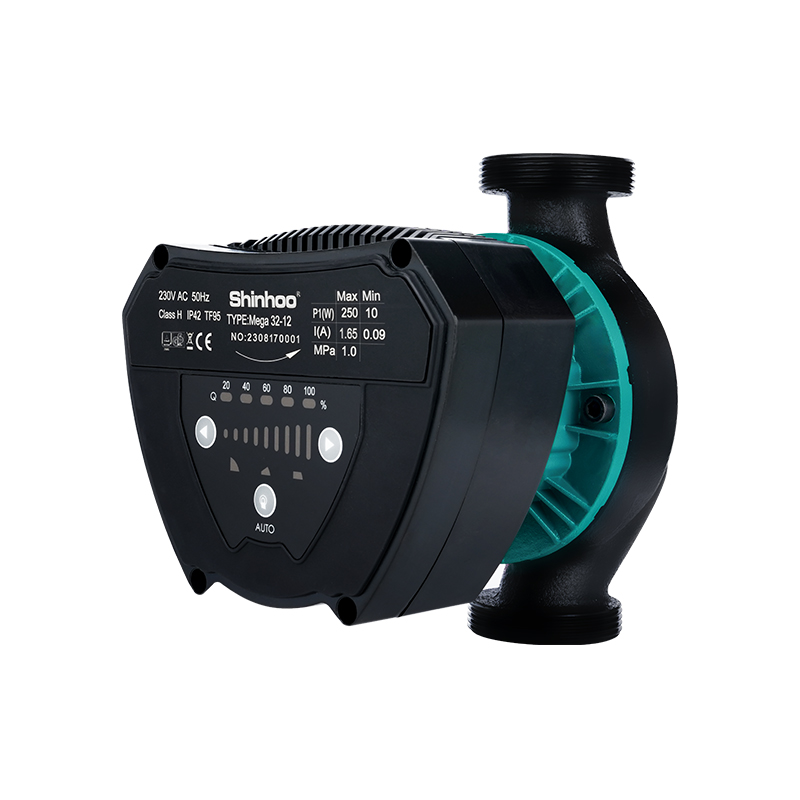

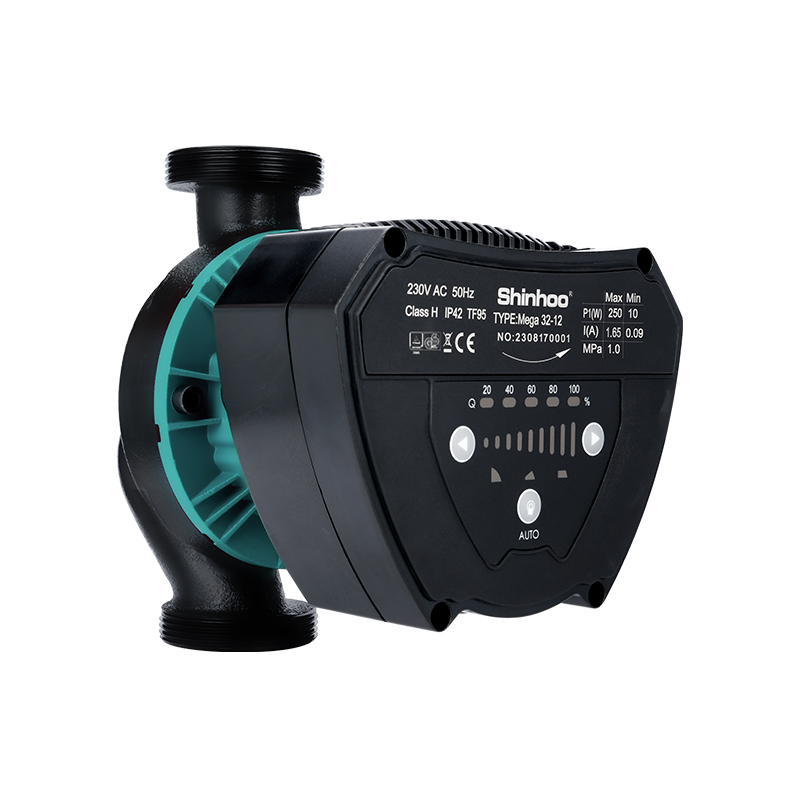

Construcción
Mega Las bombas son bombas de rotor húmedo, es decir, la bombaEl motor es una unidad monobloque sin sello de eje. Los cojinetes se lubrican con líquido bombeado.
Las bombas se caracterizan por:
• controlador integrado en una unidad de control;
• Panel de control en la parte frontal de la bomba;
• No se requiere protección externa del motor.
Motor y convertidor de frecuencia
Mega Las bombas están equipadas con un motor de imán permanente. Este tipo de motor se caracteriza por una mayor eficiencia en comparación con los motores asíncronos de jaula de ardilla tradicionales. La velocidad del motor se regula mediante un convertidor de frecuencia integrado.
Conexiones de bomba
Conexiones roscadas para tuberías y bridas.
Calidad del acabado superficial
La carcasa de la bomba y su cabezal tienen un revestimiento cataforético para una mejor resistencia a la corrosión.
La aplicación del recubrimiento cataforético incluye los siguientes pasos:
• limpieza alcalina;
• pretratamiento con fosfato de zinc;
• electrodeposición catódica (cataforesis);
• Secado de películas de barniz y pintura a 200–250 °C.
Fácil instalación y operación

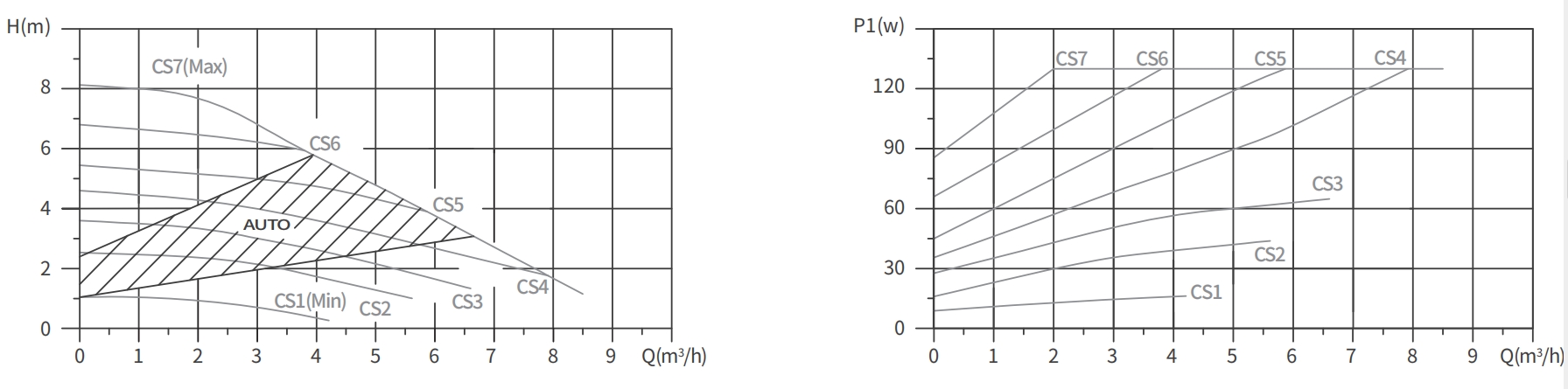

Equipado con modo de autoadaptación (modo automático, configuración de fábrica), la bomba funciona una vez que se conecta la energía y adapta su rendimiento según las necesidades reales del sistema.
El control se efectúa mediante una señal de bajo voltaje con modulación de ancho de pulso (PWM) digital, lo que permite utilizar la bomba para satisfacer diferentes requisitos de caudal en varios sistemas.
Bajo nivel de ruido y gran comodidad.
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Eficiencia energética de clase A, consumo de energía mínimo de 6 W.
Protección múltiple
Con protección contra sobretensión y sobrecorriente
Punto de referencia de ecodiseño
EEI≤0,23-Parte 2
Enchufe de alimentación de liberación rápida
Poner en marcha y parar la bomba rápidamente.
Condiciones de funcionamiento
Instrucciones generales
|
El agua en los sistemas de calefacción |
Calidad del agua según los estándares locales |
|
Agua con glicol |
Viscosidad máxima: 10–50 cSt ~ solución de agua 50 % / glicol 50 % a -10 °C |

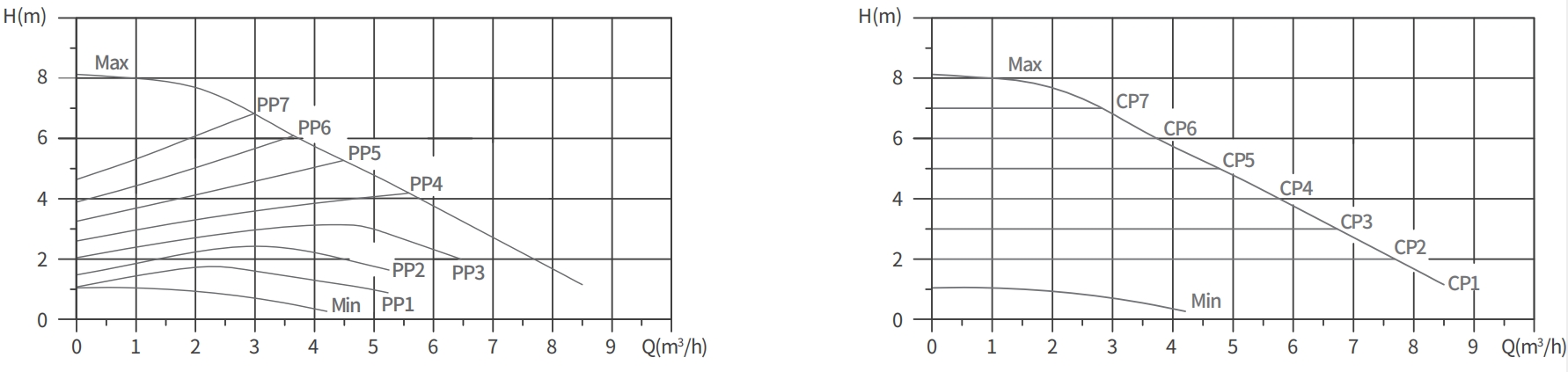

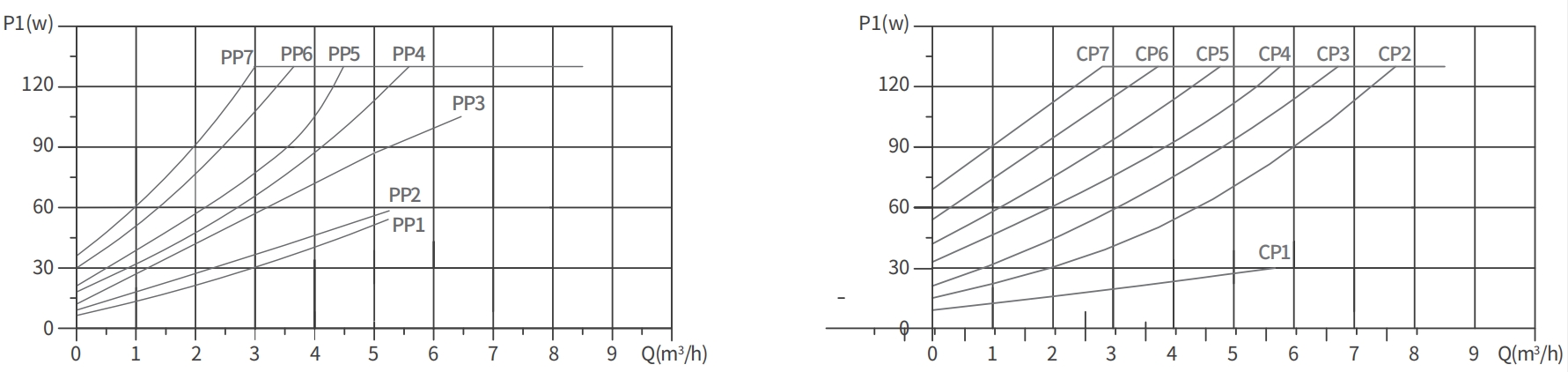

Rango de operación
Presión máxima de funcionamiento
PN 10: 10 bar / 1,0 MPa.
Presión mínima de entrada
Para evitar ruidos de cavitación y daños en los cojinetes durante el funcionamiento de la bomba, se debe mantener la siguiente presión relativa mínima en su puerto de entrada.
|
Presión de entrada |
Temperatura del líquido |
Presión de entrada de la bomba |
|
≤ + 85 °C |
0,005 MPa |
|
|
≤ + 90 °C |
0,028 MPa |
|
|
≤ +110 °C |
0,100 MPa |
líquidos bombeados
La bomba está diseñada para bombear líquidos puros y no agresivos sin sólidos ni fibras que puedan tener un impacto mecánico o químico en la bomba.
El agua utilizada en los sistemas de calefacción debe cumplir con los requisitos de calidad del agua del sistema para unidades de calefacción.
Las bombas no deben utilizarse para líquidos inflamables o explosivos como combustible diésel o gasolina.
Las bombas no deben utilizarse con líquidos agresivos como ácidos o agua de mar. Si la bomba no se utiliza durante una estación fría, tome las medidas necesarias para evitar daños por bajas temperaturas.
El uso de aditivos en un medio de transferencia de calor con una densidad y/o viscosidad cinética superior a la del agua disminuye el rendimiento de la bomba.
Nunca utilice aditivos que puedan afectar negativamente el funcionamiento de la bomba. Para determinar si la bomba es compatible con un líquido específico, tenga en cuenta varios factores.
Los más importantes son el contenido de cal, el pH, la temperatura y el contenido de disolventes y aceites.
La bomba puede utilizarse con mezclas de glicol y agua hasta en un 50 %. Consulte la sección «Instrucciones generales». El bombeo de mezclas de glicol reduce las propiedades hidráulicas de la bomba.

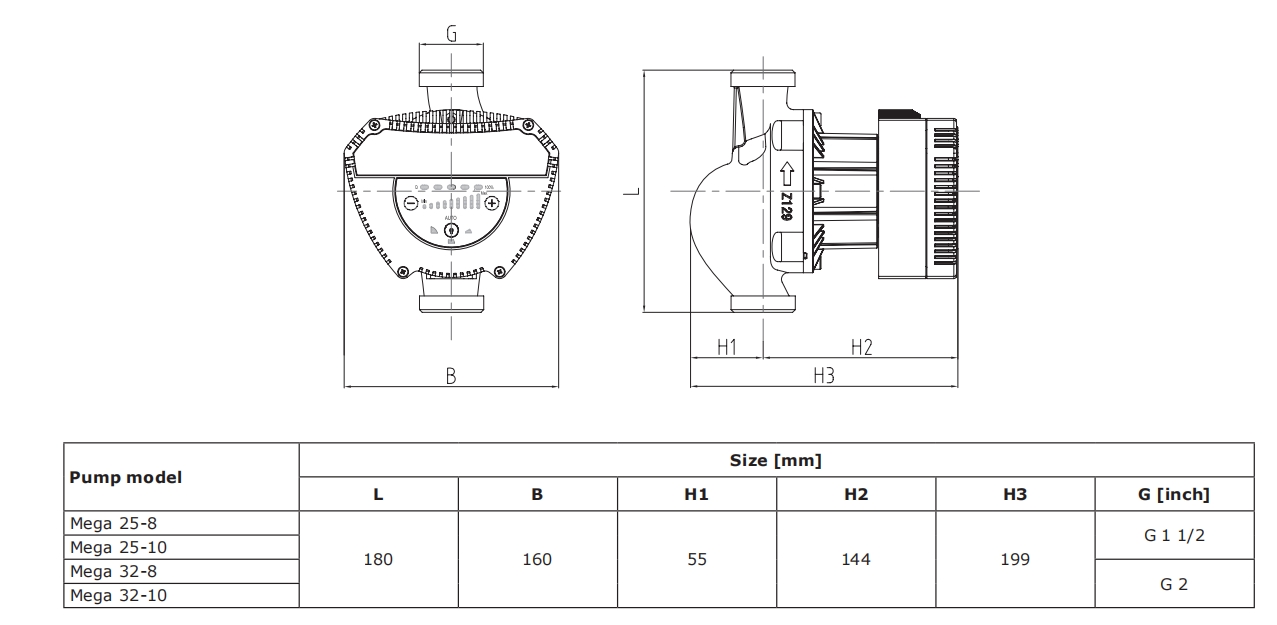

Dibujo de instalación
