Flujo máximo |
6m³/h |
Cabeza máxima |
12m |
Flujo nominal |
5,5 m³/h |
cabeza clasificada |
7,5 m |
Tensión nominal |
CA 220-240 V |
Corriente nominal |
1.2A |
Frecuencia |
50/60Hz |
Poder maximo |
230W |
Presión de diseño |
1,0 MPa |
Ruido |
<40dB(A) |
Energía de reserva |
≤4W |
Grado de protección |
IP44 |
Sobrecorriente |
<10A |
Velocidad |
1000～4900rpm |
Clase de temperatura |
TF110 |
Peso de la bomba desnuda con cable |
5kg±5% |

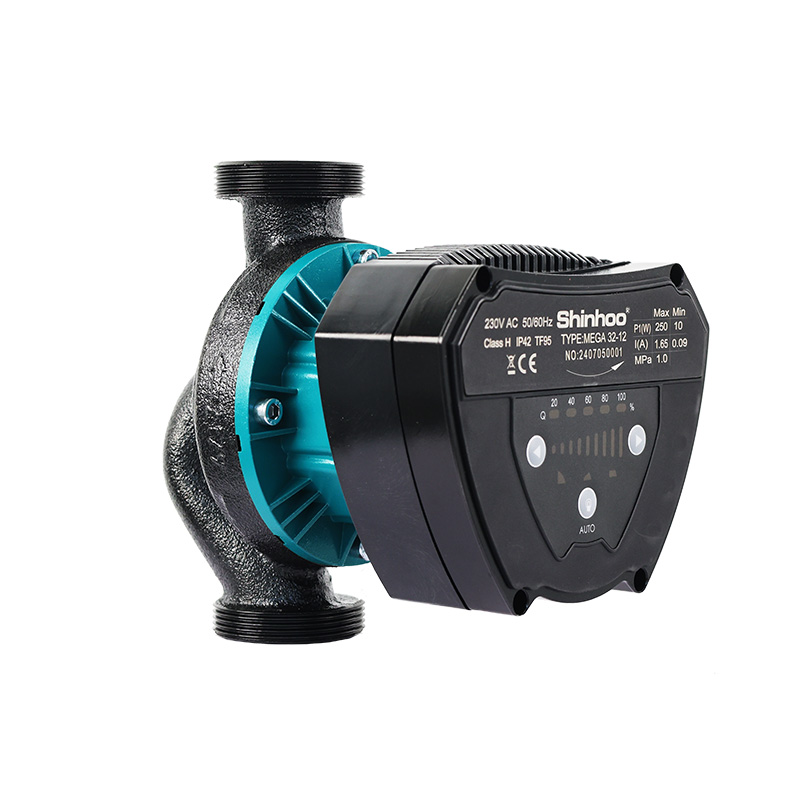

Artículo No.:
Mega 25-12Ámbito de uso
Sistema de suministro dual con bomba de calor, sistema de agua mixta con calefacción por suelo radiante, sistema de agua caliente con bomba de calor, HVAC, sistema de caldera y otras ocasiones de calefacción y refrigeración.
Apto para refrigerantes como el R290.
Certificación de producto
El producto cumple con los requisitos de certificación CE , GS , TUV , EMC , RoHS , REACH , EEI ≤ 0,23-part2.
Nota : RoHS2.0 y REACH son informes de pruebas de terceros.
Tiempo de arranque: el tiempo de arranque de la bomba de circulación es inferior a 8S, es decir, el tiempo desde el encendido hasta alcanzar la velocidad máxima.
En modo PWM, al arrancar la bomba de circulación desde el estado de parada (sin alimentación eléctrica), se debe alcanzar el 90% de la velocidad máxima en un máximo de 8 segundos;
En modo PWM, comience desde el modo de espera para alcanzar el 90% de la velocidad máxima en como máximo 8 segundos.
Tiempo de parada: el tiempo de parada de la bomba de circulación es inferior a 1 s, es decir, el tiempo desde el corte de energía hasta el apagado de la bomba de circulación.
Tipo de motor
Nivel de aislamiento: H |
Material del alambre esmaltado: cobre. |
Material de acero magnético: neodimio hierro boro |
||
Resistencia CC en frío del motor a 20 ℃ : 8,6 ± 5% Ω |
Tipo de motor: motor síncrono de imán permanente |
|||
Requisitos de medios
Medio: agua o mezcla de agua + glicol (≤ 50%) |
Temperatura media: -20 ℃ ~ 110 ℃ |
|
Valor de PH del medio : 6,5 ～8,5 |
Dureza media : ≤25°dH |
|
Contenido de impurezas sólidas en el medio: diámetro y dirección longitudinal de las impurezas sólidas ≤ 0,1 mm y relación de volumen ≤ 0,1%. |
||
Requisitos del entorno de servicio
Uso: mantenga el eje horizontal |
Altitud: < 1000 m |
Temperatura ambiente de funcionamiento: -30 ℃ ∼70 ℃ (no hay congelación en la tubería ni en la bomba de circulación) |
Humedad ambiente de funcionamiento≤95% |
Requisitos del entorno de almacenamiento
Temperatura ambiente de almacenamiento: - 30 ℃ ~ 70 ℃ (no hay congelación en la tubería ni en la bomba de circulación) |
Humedad del ambiente de almacenamiento: ≤95% |
Tabla comparativa de temperatura del agua y presión de entrada
Temperatura del liquido |
< 75 ℃ |
95 ℃ |
110 ℃ |
|||
Presión de entrada |
0,5bar |
1 barra |
1,5bar |
|||
cabeza de 5 metros |
10 metros de cabeza |
15 metros de cabeza |
||||
