Tensión de alimentación |
220-240 V 50/60 Hz, PE |
Protección del motor |
No se requiere protección externa |
clase IP |
IP44 |
Clase de aislamiento |
h |
Humedad ( RH ) |
Máx. 95% |
Presión del sistema |
1,0 MPa |
Cumplimiento |
CE/GS/EMC/LVD/RoHS/REACH |
Temperatura ambiental |
0 ～+40 ℃ |
Clase de temperatura |
TF110 |
Temperatura del liquido |
2 ～+110 ℃ |

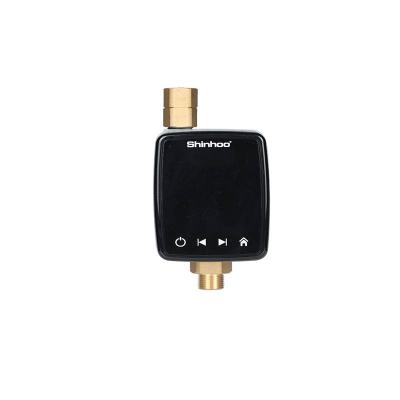

Item NO.:
Instant E 15-1.5Product Origin:
CN1. Recirculación de agua caliente sanitaria
2. Sistemas de calefacción y circulación de agua caliente sanitaria
3. Sistemas de circulación del calentador de agua.
4. Circulación de agua caliente en sistemas de abastecimiento de agua de casas y pisos particulares.
Fácil instalación y operación
La bomba funciona una vez que se conecta la energía y funciona con la máxima velocidad de rotación todo el tiempo.
Bajo nivel de ruido y alto confort
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Consumo de energía mínimo a 5W
Protección múltiple
Con protección contra sobrecorriente
Enchufe de alimentación de liberación rápida
Arranque y pare la bomba rápidamente.
1. Las bombas se pueden utilizar para sistemas abiertos y cerrados. Construido para instalación en interiores.
2. Una parte conductora de agua de estas bombas está hecha de latón resistente a la corrosión para protegerlas del contacto químico con el agua caliente bombeada.
3. Las bombas son energéticamente eficientes y silenciosas debido a su diseño funcional avanzado de recirculación de agua caliente de circuitos múltiples.
4. Las longitudes de instalación reducidas y el tamaño compacto de estas bombas permiten integrarlas en el circuito de recirculación incluso en los espacios más reducidos. Si corresponde, el diseño desmontable permitirá purgar fácilmente la parte de flujo de la bomba.
Líquidos bombeados
1. Líquidos puros, no viscosos, no agresivos y no explosivos, sin sólidos ni fibras. • Líquidos refrigerantes sin aceites minerales.
2. Agua caliente sanitaria con dureza máx. 14 °dH, máx. 110°С.
3. Agua ablandada. Viscosidad cinemática del agua υ = 1 mm 2 /s (1 cSt) a 20 °C. Cuando se utiliza una bomba circuladora para bombear un líquido más viscoso, el rendimiento del sistema hidráulico disminuye.
Temperatura del liquido
De +2 a +110 °С. Se recomienda mantener una temperatura de 50 a 60 °С para minimizar los depósitos de cal y prevenir Legionella.
Temperaturas ambiente y líquida.
La temperatura del líquido bombeado siempre debe ser superior a la temperatura ambiente. De lo contrario, puede aparecer condensación en la carcasa.
Presión máxima del sistema
Bombas con grupos (PN 10): 1,0 MPa (10 bar).
Presión de entrada
Para evitar el ruido de cavitación y daños a los cojinetes de la bomba, se debe configurar la siguiente presión mínima para un puerto de entrada:
Temperatura del liquido |
75ºC |
90 ºC |
110ºC |
Presión de entrada |
0,5 metros |
5 metros |
10,8 metros |
0,049 barras |
0,5 barras |
1,08 barras |
Construcción
El diseño de las bombas INSTANT permite desconectar el motor de la bomba de la carcasa para facilitar el mantenimiento. Un cojinete de rotor se lubrica con líquido bombeado. Las bombas cuentan con:
1. las piezas que entran en contacto con el líquido bombeado están aisladas del estator colocado en una caja sellada de acero inoxidable;
2. La disminución de la fricción en el rodamiento y la ausencia de pendiente proporcionan una disminución significativa de la potencia consumida y del ruido.
Las bombas INSTANT están equipadas con motores monofásicos de imanes permanentes.
El motor tiene resistencia eléctrica total y protección térmica.
El motor no requiere ninguna protección adicional.
Clase de protección: IP 44.
Clase de resistencia térmica del aislamiento: H.
