Longitud del cuerpo de la bomba |
6 1/2 pies |
|
Fuerza |
200/190/135 W |
|
Caudal máximo |
32 galones por minuto |
|
Cabeza máxima |
30 pies |
|
Actual |
1.8/1.7/1.2A |
|
Voltaje/Frecuencia |
115/230 V 50/60 Hz |
|
Carcasa de la bomba |
Hierro fundido |
|
Líquido bombeado |
Agua |
|
Clase de aislamiento |
H |
|
Grado de protección |
IP44 |
|
Rango de temperatura del líquido |
2-110℃ |
|
Presión máxima del sistema |
1.0 MPa |
Item NO.:

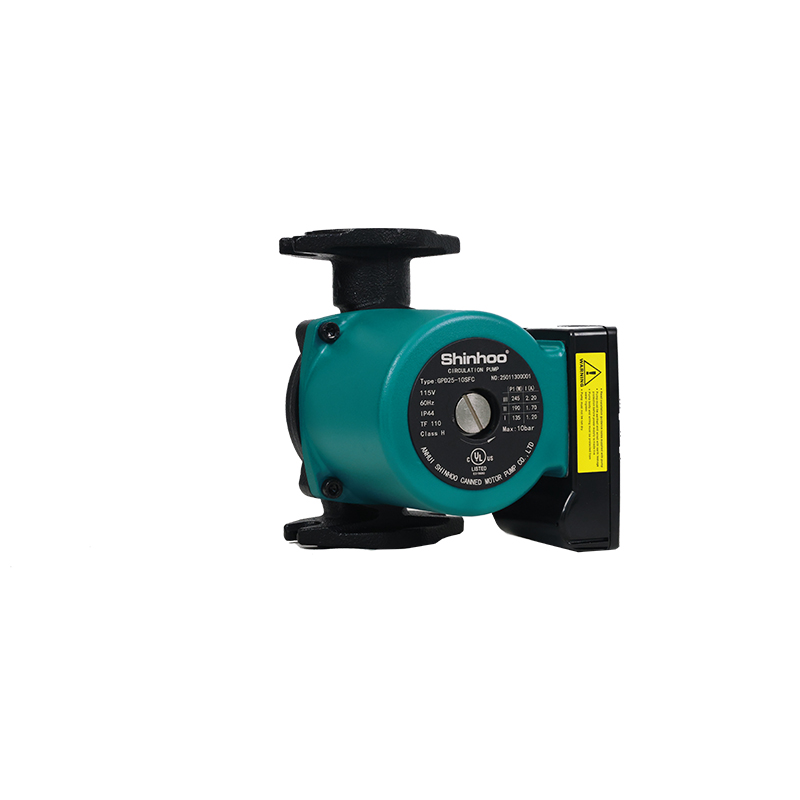

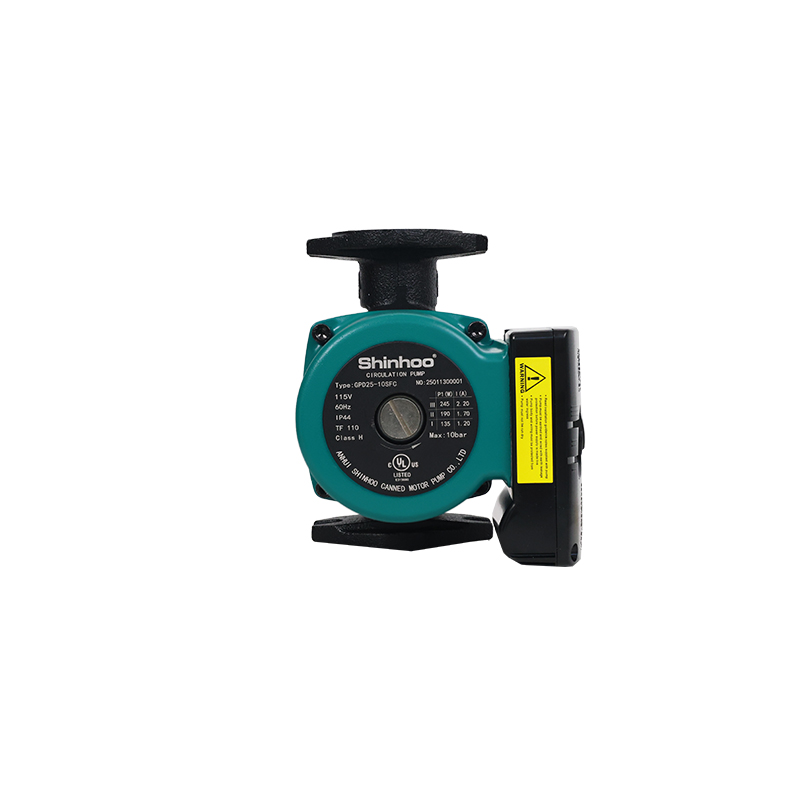

GPD 25-10SFC1. La bomba circuladora de la serie básica, investigada y desarrollada por el personal de investigación científica de nuestra empresa tiene las siguientes ventajas: bajo nivel de ruido, bajas fugas, protección del medio ambiente, apariencia elegante, fácil instalación, operación confiable, etc. en.
2. Se puede utilizar para sistemas de calefacción simples y dobles y para sistemas de circuito mixto a gran escala.
3. También se puede utilizar para suministrar agua y agregar presión a mansiones de la ciudad, villas de suburbios, casas para combinar con equipos industriales, para suministrar agua en ciclo para enfriar aire acondicionado, calderas y energía solar, suministro Agua caliente y mantener caliente en ciclo, etc.
1. Los usuarios pueden elegir modelos de bomba según el caudal, la altura, la potencia, la corriente, etc.
2. Las bombas cuentan con conexión de unión, conexión de brida y conexión de soldadura. Si tiene alguna solicitud especial, podemos diseñarla para usted.
3. El material del cuerpo de la bomba suele ser hierro fundido, generalmente utilizado en estas condiciones, consideradas como sistemas cerrados de bombeo de agua o mezclas de agua y glicol.
4. Si las condiciones del agua existentes no son compatibles con el hierro fundido, recomendamos el bronce o el acero inoxidable, como el sistema de calefacción o el ciclo del agua potable en el sistema abierto.
Condiciones de funcionamiento
1. Fuente de alimentación: Voltaje 115 V-230 V, Frecuencia: 60 Hz
2. La presión máxima del sistema: No más de 145 psi (10 bar)
3. Para evitar daños por NHP al cojinete de la bomba, las bombas deben mantenerse a la presión mínima: (En un sistema de presión, la presión de entrada requerida es la presión del sistema permitida. En un sistema abierto a la atmósfera, la presión de entrada requerida es la distancia mínima por debajo de la cual debe ubicarse la bomba). nivel de agua más bajo posible de la fuente de agua.
|
Temperatura del líquido |
185 °F (85 °C) |
194 °F (90 °C) |
230 °F (110 °C) |
|
Presión de entrada |
Cabezal de 2 t (0,6 m) |
Altura de 10 pies (3 m) |
Altura de 33 pies (10 m) |
|
0,7 psi (0,05 bar) |
4 psi (0,28 bar) |
14,5 psi (1 bar) |
4. Fluido de transmisión: Líquidos pobres, limpios, no corrosivos y no explosivos. Y sin partículas sólidas. fibras o aceite mineral. La bomba no debe utilizarse bajo ningún concepto para transportar líquidos inflamables como diésel o gasolina.
5. Las bombas deben funcionar a una temperatura ambiente de entre 0 °C (32 °F) y 40 °C (104 °F), y una temperatura del líquido de entre 2 °C (36 °F) y 110 °C (230 °F). La temperatura ambiente siempre debe ser inferior a la del líquido. (Modelo especial: GPD25-12SF). La temperatura máxima del líquido es de 150 °F (66 °C). Nota: Si la bomba cuenta con temporizador, la temperatura máxima del líquido es de 150 °F (66 °C).
Estructura de las bombas
1. Las partes principales de la bomba son: cuerpo de la bomba, impulsor, estator, rotor, conjuntos de protección, tornillos de gas, etc.
2. Sellado: La bomba no utiliza sello mecánico. El estator y el rotor están sellados con un blindaje de acero inoxidable. La estructura general está protegida con dos juntas de goma resistentes al calor para evitar fugas.
3. Lubricación y enfriamiento: La bomba utilizada en el ciclo en línea lubrica y enfría el rodamiento con agua.
4. Motor: El motor es un motor PSC asíncrono de jaula de ardilla de 2 polos. Tiene aislamiento de clase H y está equipado con protección térmica. La serie GPD es de una sola velocidad, la serie GPD-S es de tres velocidades. La serie GPD puede equiparse con control de temporizador para fijar el tiempo de funcionamiento de la bomba. El rango de potencia del motor es de 1/25 a 1/6 y el consumo de energía es de 25 W.a335W
