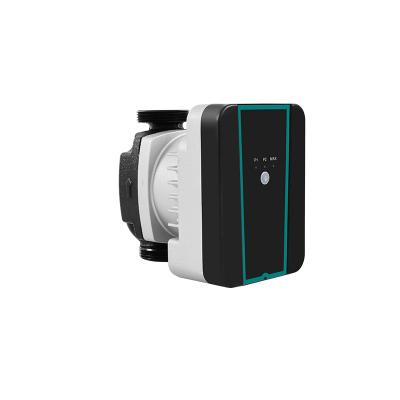

GPA15-7.5 III Pro Z027 Bomba para caldera de gas de alta eficiencia

Datos técnicos

Modelo

U(V)/f(Hz)

Cabeza

Q / h

P ( W )

I A)

GPA15-7.5 III Z027 pro

230/50

7.5

2.6

60

0,50





7

2.4

52

0,45





6

2.2

39

0,35





5

2.1

33

0,30

  • Artículo No.:

    GPA III Pro Z027

1.  Aplicar al sistema de caldera de gas suspendido en la pared.

2.  Transfiera la energía eléctrica a presión hidráulica.

3.  Transfiera el agua de calefacción.

4.  Escape el aire del sistema HW.

5.  Adecuado para calderas de gas suspendidas en la pared: 18kW, 24kW, 28kW, 31kW, etc.

1.  La bomba de pared para caldera de gas Shinhoo se compone de estator, rotor, cubierta protectora, válvula de ventilación, etc.

2.  Sellado: estator y rotor sellados con una cubierta protectora de acero inoxidable, estructura integral sellada con

3.  Arandela de goma resistente al calor, en lugar de sello mecánico. Esto garantiza que no haya fugas.

4.  Lubricación y refrigeración:  utilice circulación interna, lubricada y enfriada por líquido circulante.

5.  Motor: Clase de aislamiento H. Protector térmico interno. Están disponibles una velocidad y tres velocidades.

6.  Clase de protección: IP 42.

7.  Ventilación:  basado en el principio de bola flotante, un sistema de ventilación de aire integrado puede extraer el aire del agua.

8.  Automáticamente durante la inyección y ejecución de líquido.

9.  Ruido : El ruido de la bomba que funciona en una caldera con caudal nominal es inferior a 42 dB ( A ) .

Parámetros:

Modelo: GPA15-7.5 III Z027 pro

Cabezal integrado de 5 m, 6 m, 7 m y 7,5 m en una sola bomba

Máx. caudal: 2,6 m³/h

Máx. cabeza: 7,5m

Temperatura del líquido: 20-95 ℃

Máx. Presión: 3 bares

EEI≤0,20-parte 3





Condición de operación

Potencia: CA 230 V, 50 Hz.

El voltaje mínimo de arranque y operación: 175V.

Hay diferentes voltajes y frecuencias disponibles según los requisitos del cliente. Todas las curvas de rendimiento de este catálogo se basan en bombas con alimentación de CA 230 V, 50 Hz .

El máximo. Presión del sistema: 3 bar.

Para evitar daños por cavitación en el cojinete de la bomba, la presión de entrada mínima debe mantenerse como se indica a continuación: 1 bar.

La temperatura ambiente debe ser inferior a la temperatura del líquido, para evitar que se produzca agua condensada en el interior del estator.

Fluido de transmisión: Líquidos finos, limpios, no corrosivos y no explosivos, sin partículas, fibras ni aceite mineral. La bomba no se puede utilizar para transferir líquidos inflamables como diésel, gasolina, etc.

Funcionamiento en seco:  la bomba está lubricada con agua, el funcionamiento en seco no debe durar más de 10 segundos.



Instalación:

La dirección axial de la bomba debe ser paralela al suelo y la válvula de ventilación debe instalarse verticalmente.

El usuario no debe apretar la tuerca de la válvula.

Debe ser instalado correctamente por una persona profesional.

bomba de tubería de caldera suspendida en la pared

Placa de control:

Luz

Cabezal de bomba

Fuerza

5

5m

33W

6

6m

39W

7

7m

52W

7.5

7,5 m

60W

PWM

5m-7,5m

33W – 60W

Presione el botón en breve para cambiar el cabezal de la bomba.

Principio de control:  en el modo de control PWM, la bomba está controlada por la señal PWM (modulación de ancho de pulso)

Rango de frecuencia de señal PWM diseñado: 40 Hz a 4000 Hz

La señal de entrada PWM se utiliza para dar orden de velocidad. T ajusta el comando de velocidad ajustando el ciclo de trabajo PWM.

La señal de salida PWM es la señal de retroalimentación de la bomba y la frecuencia se fija en 75 Hz.

4 cabezales de bomba: 5 m, 6 m, 7 m y 7,5 m integrados en una bomba

Índice de eficiencia energética: EEI≤0,20-parte3

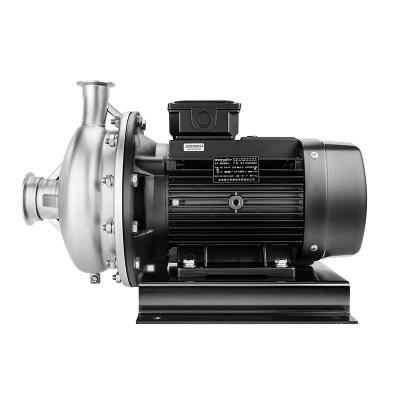

sanitary centrifugal pump

Dejar un mensaje
Si está interesado en nuestros productos y desea conocer más detalles, deje un mensaje aquí, le responderemos lo antes posible.
Entregar

Productos relacionados

sanitary centrifugal pump
Z178 Bomba caldera gas eficiencia estándar

   Modelo  U(V)/f(Hz)  Velocidad  Q ( m³ / h )  H ( metro )  P ( W )  I A) GPD15-4S Z178 230/50 III 2.0 4.0 sesenta y cinco 0,28 II 1.2 3.0 50 0,22 I 0,8 2.0 32 0,15 GPD15-5S Z178 230/50 III 2.2 5.0 85 0,40 II 1.5 4.0 60 0,30 I 1.0 2.5 40 0,22 GPD15-6S Z178 230/50 III 2.5 5.7 100 0,45 II 1.8 4.5 70 0,35 I 1.0 2.5 55 0,25 GPD15-7S Z178 230/50 III 2.8 6.5 130 0,60 II 2.0 5.0 110 0,52 I 1.2 3.5 90 0,42   ​

electric wall hung boiler pump
Z106 Bomba caldera gas eficiencia estándar

   Modelo  U(V)/f(Hz)  Velocidad  Q ( m³ / h )  H ( metro )  P ( W )  I A) GPD15-4S Z106 230/50 III 2.0 4.0 sesenta y cinco 0,28 II 1.2 3.0 50 0,22 I 0,8 2.0 32 0,15 GPD15-5S Z106 230/50 III 2.2 5.0 85 0,40 II 1.5 4.0 60 0,30 I 1.0 2.5 40 0,22 GPD15-6S Z106 230/50 III 2.5 5.7 100 0,45 II 1.8 4.5 70 0,35 I 1.0 2.5 55 0,25 GPD15-7S Z106 230/50 III 2.8 6.5 130 0,60 II 2.0 5.0 110 0,52 I 1.2 3.5 90 0,42         ​

wall hung boiler piping pump
Z027 Bomba caldera gas eficiencia estándar

 Modelo  U(V)/f(Hz)  Velocidad  Q ( m³ / h )  H ( metro )  P ( W )  I A) GPD15-4S Z027 230/50 III 2.0 4.0 sesenta y cinco 0,28     II 1.2 3.0 50 0,22     I 0,8 2.0 32 0,15 GPD15-5S Z027 230/50 III 2.2 5.0 85 0,40     II 1.5 4.0 60 0,30     I 1.0 2.5 40 0,22 GPD15-6S Z027 230/50 III 2.5 5.7 100 0,45     II 1.8 4.5 70 0,35     I 1.0 2.5 55 0,25 GPD15-7S Z027 230/50 III 2.8 6.5 130 0,60     II 2.0 5.0 110 0,52     I 1.2 3.5 90 0,42   ​

Gas boiler pump supplier
Z108 Bomba caldera gas eficiencia estándar

   Modelo  U(V)/f(Hz)  Velocidad  Q ( m³ / h )  H ( metro )  P ( W )  I A) GPD15-4S Z108 230/50 III 2.0 4.0 sesenta y cinco 0,28 II 1.2 3.0 50 0,22 I 0,8 2.0 32 0,15 GPD15-5S Z108 230/50 III 2.2 5.0 85 0,40 II 1.5 4.0 60 0,30 I 1.0 2.5 40 0,22 GPD15-6S Z108 230/50 III 2.5 5.7 100 0,45 II 1.8 4.5 70 0,35 I 1.0 2.5 55 0,25 GPD15-7S Z108 230/50 III 2.8 6.5 130 0,60 II 2.0 5.0 110 0,52 I 1.2 3.5 90 0,42     ​

electric wall hung boiler pump
GPA15-7.5 III Pro Z108 Bomba eléctrica mural para caldera de alta eficiencia

Modelo U(V)/f(Hz) Cabeza Q ( m³ / h ) P ( W ) I A) GPA15-7.5 III Z108 pro 230/50 7.5 2.6 60 0,50     7 2.4 52 0,45     6 2.2 39 0,35     5 2.1 33 0,30 ​

wall mounted gas boiler pump
GPA15-7.5 III Pro Z106 Bomba para caldera de gas de alta eficiencia

Modelo U(V)/f(Hz) Cabeza Q ( m³ / h ) P ( W ) I A) GPA15-7.5 III Z106 pro 230/50 7.5 2.6 60 0,50     7 2.4 52 0,45     6 2.2 39 0,35     5 2.1 33 0,30 ​

gas boiler circulation pumps
GPA15-7.5 III Pro Z178 Bomba para caldera de gas de alta eficiencia

Modelo U(V)/f(Hz) Cabeza Q ( m³/h ) P ( W ) I A) GPA15-7.5 III Z178 pro 230/50 7.5 2.6 60 0,50     7 2.4 52 0,45     6 2.2 39 0,35     5 2.1 33 0,30 ​

electric wall hung boiler pump
GPA15-7.5 III Pro Z107 Bomba eléctrica mural para caldera de alta eficiencia

Modelo U(V)/f(Hz) Cabeza Q ( m³ / h ) P ( W ) I A) GPA15-7.5 III Z107 pro 230/50 7.5 2.6 60 0,50     7 2.4 52 0,45     6 2.2 39 0,35     5 2.1 33 0,30 ​

electric wall hung boiler pump
GPA15-7.5 III Pro Z197 Bomba eléctrica mural para caldera de alta eficiencia

Modelo U(V)/f(Hz) Cabeza Q ( m³ / h ) P ( W ) I A) GPA15-7.5 III Z197 pro 230/50 7.5 2.6 60 0,50     7 2.4 52 0,45     6 2.2 39 0,35     5 2.1 33 0,30 ​

High Efficiency Circulator Water Pump with LED Display
Bombas circuladoras automáticas Master 25-4

Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( RH ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0~+40 ℃ Clase de temperatura TF110 Temperatura del liquido - 30~+110 ℃ (Glicol hasta 50%) ​

High Efficiency Circulator Water Pump
Circulador de alta eficiencia Master 32-5

Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( RH ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0~+40 ℃ Clase de temperatura TF110 Temperatura del liquido - 30~+110 ℃ (Glicol hasta 50%) ​

hot water recirculating pump
Bombas de tres velocidades Basic S 32-8S

1.  Modelo de producto: Básico S 32 -8S 2.  Temperatura ambiente permitida: de 0 a +40 °C 3.   Temperatura permitida del líquido bombeado: de +2 a +110 °C 4.   Temperatura de almacenamiento: de -30 a +55 °C 5.   Bombas con uniones: 1,0 MPa (10 bar) 6.   Material de la carcasa de la bomba: hierro fundido 7.  Longitud de puerto a puerto: 180 mm ​
