Voltaje de la fuente de alimentaciónmi |
115 V +6 %/-10 %，60 Hz，Educación física
|
|
Protección del motor
|
La bomba no necesita protección externa
|
|
Grado de protección
|
IP42
|
|
Clase de aislamiento
|
H
|
|
Humedad relativa（RH）
|
Máx. 95%
|
|
Sistema de soporte de carga
|
1,0 MPa |

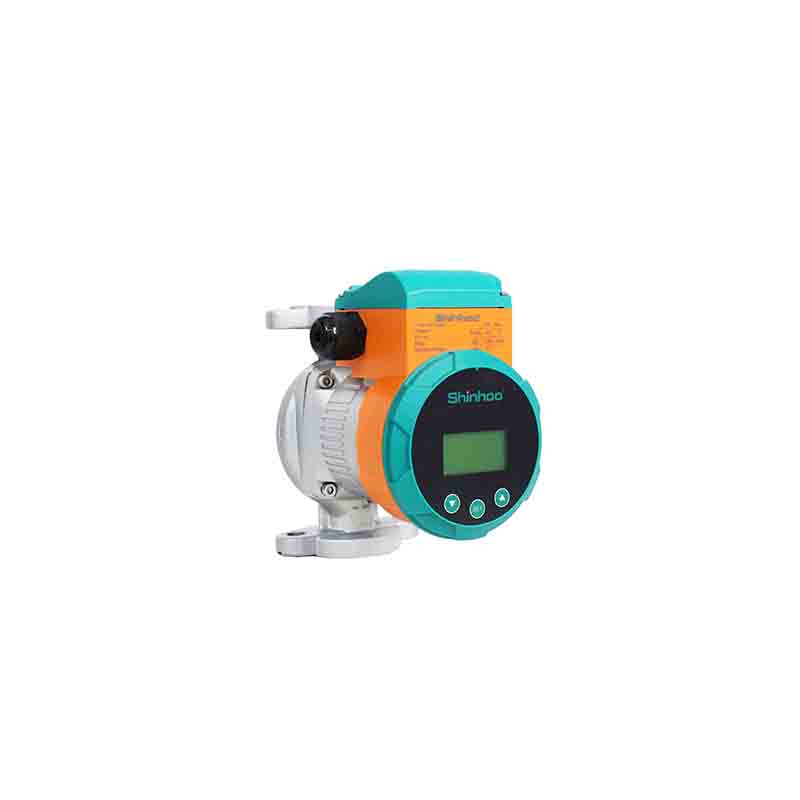

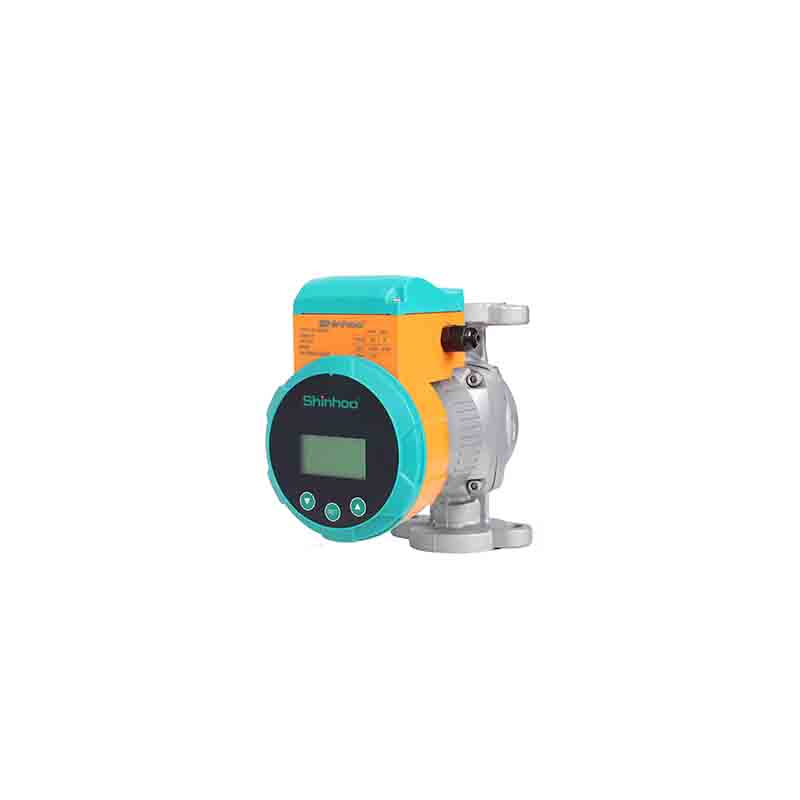

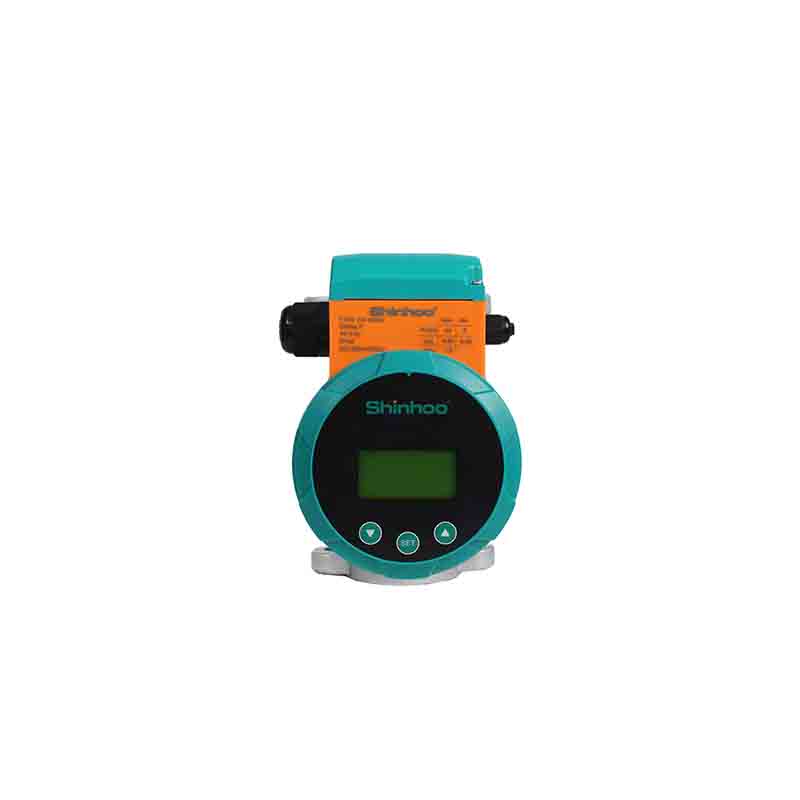

Item NO.:

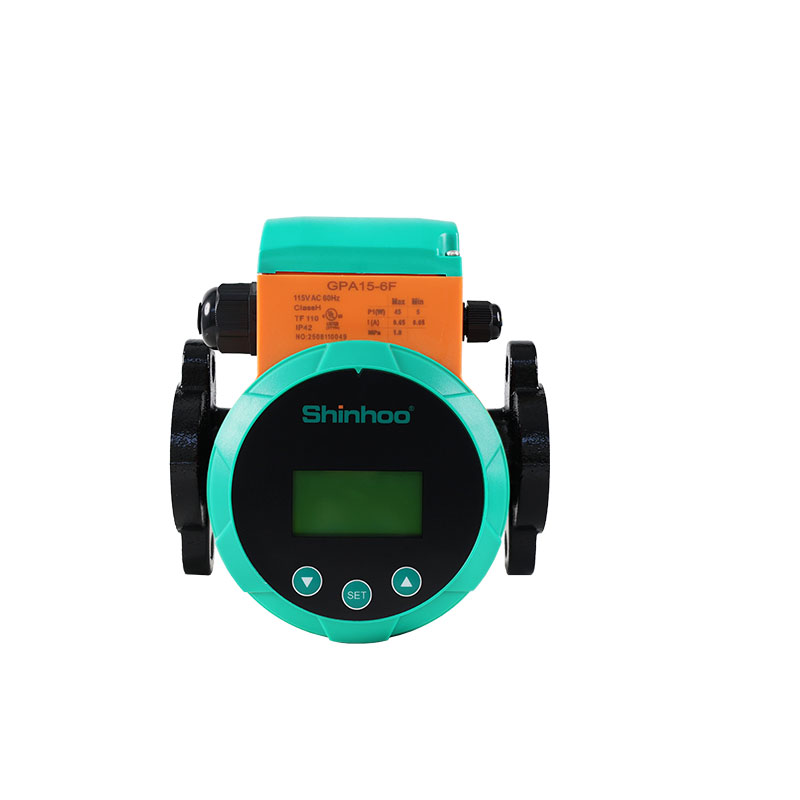

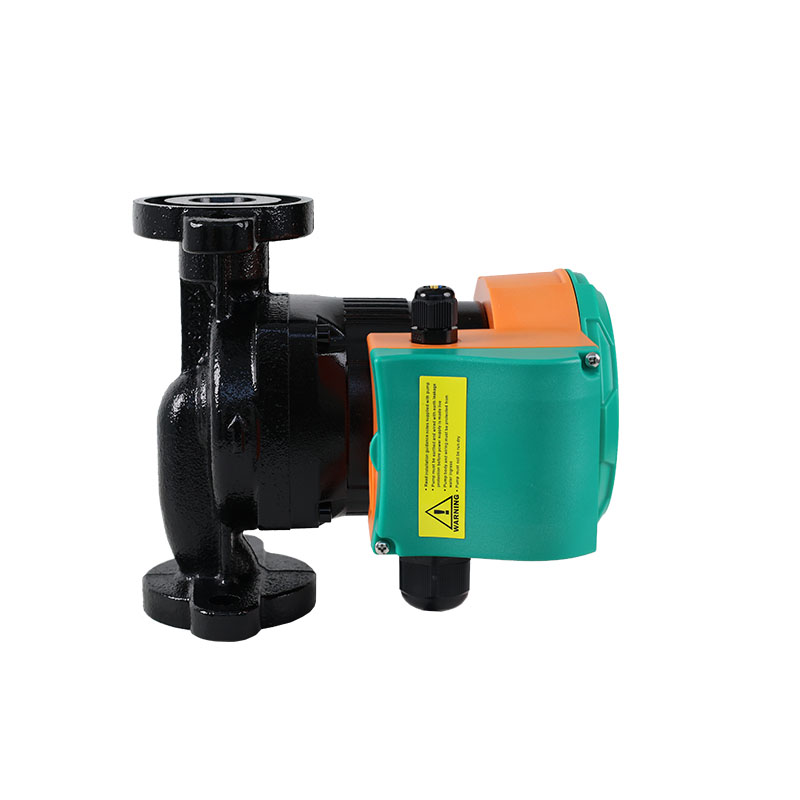

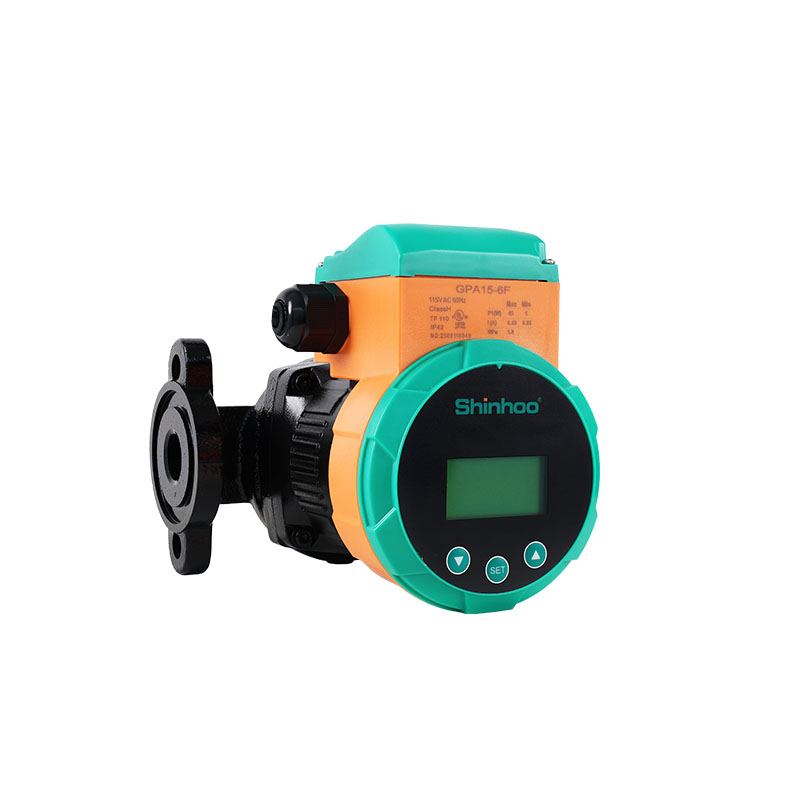

GPA 15-6FGoods Stock:
1Se utiliza principalmente en calefacción doméstica yCirculación de agua del sistema de agua caliente sanitaria.
El producto es más aplicable a los siguientes sistemas:
Esta bomba está equipada con un motor de imán permanente y un sensor de presión diferencial.Controlador, capaz de ajustar el motor de forma automática y continua.Rendimiento para satisfacer las necesidades reales del sistema.
Fácil instalación y puesta en marcha
En la mayoría de los casos, la bomba de motor no necesita ningún ajuste y se puede instalar fácilmente.se inicia y se ajusta automáticamente para satisfacer las necesidades reales de los sistemas.
Alto grado de confort
Bajo ruido de funcionamiento de la bomba del motor y de todo el sistema.
Bajo consumo de energía
La bomba tiene un menor consumo de energía en comparación con las bombas convencionales.Bomba. El consumo mínimo de energía se reduce a 5 W.

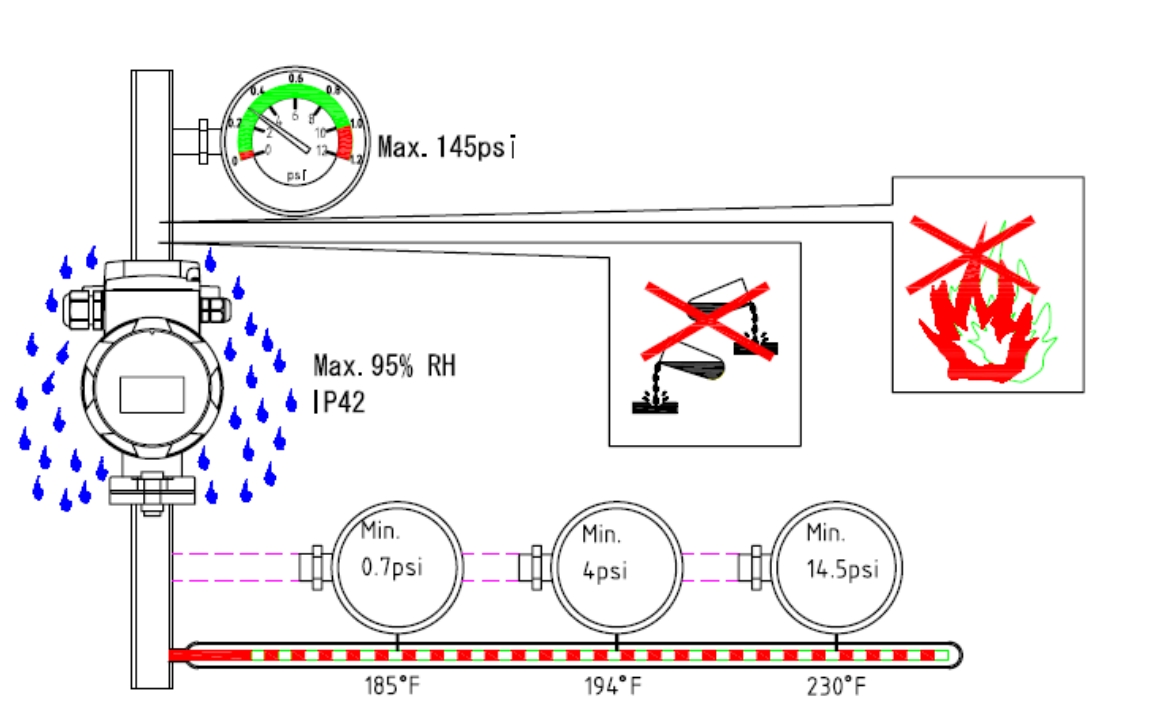

Condiciones de funcionamiento
Temperatura ambiente
Temperatura ambiente: 0°C～+40°C
Humedad relativa（RH）:
Humedad máxima: 95%
Temperatura del medio (entrega del líquido)
Para evitar la condensación en la caja de control y el estator, la temperatura deEl líquido bombeado por la motobomba debe ser siempre superior a la temperatura ambiente.temperatura.
Presión del sistema
Presión máxima 1,0 MPa (10 bar).
Grado de protección
IP42
Presión de entrada
Para evitar daños en el cojinete de la bomba debido al ruido de cavitación, la bombaLa entrada deberá mantener la siguiente presión mínima:
|
Temperatura del líquido
|
＜85℃
|
90℃
|
110℃
|
|
Presión de entrada
|
0,05 bar
|
0,28 bar
|
1 barra
|
|
0,5 m de altura
|
2,8 m de altura
|
10 m de altura
|
Bombeo de líquido
El líquido de bombeo incluye fluidos finos, limpios, no corrosivos y no explosivos.líquido que no contenga partículas sólidas, fibra o aceite mineral, y elLa bomba no debe utilizarse en ningún caso para bombear líquidos inflamables comoaceite de colza y gasolina. Si la bomba de circulación se utiliza en un lugar conCon una viscosidad relativamente alta, la bomba tiene un rendimiento menor. Por lo tanto, al elegir...En una bomba es necesario tener en cuenta la viscosidad del líquido.
 |
|

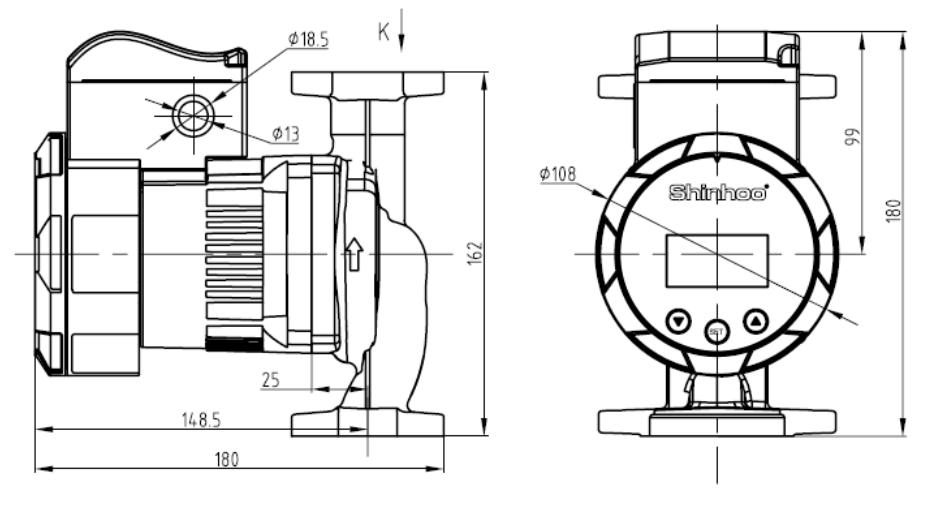

Dimensiones de instalación
