Fuente de alimentación |
220~240 V, 50 Hz CA |
|
Presión máxima del sistema |
≤0,3 MPa |
|
Clase de aislamiento |
B |
|
Nivel de protección |
IPX5 |
|
Temperatura ambiente durante el trabajo |
dentro del rango de 0°C a 50°C |
|
La temperatura del líquido transportador |
dentro del rango de 5°C a 50°C |
|
Entrega de líquido |
agua clara |
Item NO.:
F-SP 16000 Pro1.Se utiliza para la circulación de agua en todo tipo de piscinas domésticas pequeñas;
2. El agua ligeramente sucia con sólidos en suspensión se puede filtrar perfectamente.

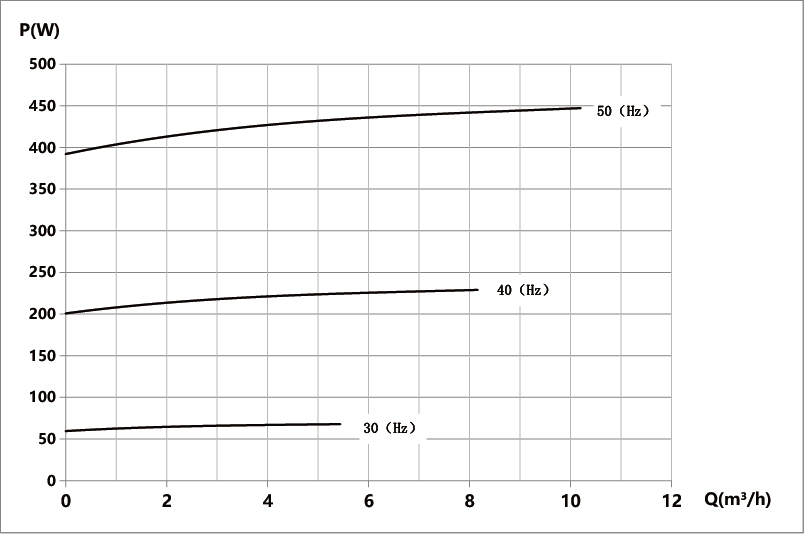

Regular por Hz: 0-50 Hz
Regulación por RPM: Tres marchas
Dibujo de instalación：
1. Elementos de prueba del proceso de producción del producto
1.1 Detección de motores
1.1.1 Detección de impacto entre espiras del motor;
1.1.2 Detección de la resistencia de aislamiento del motor;
1.1.3 Detección de tensión soportada a tierra del motor;
1.1.4 Detección de resistencia de CC del devanado del motor;
1.1.5 Prueba de rotación del motor.
1.2 Taller de montaje
1.2.1 Detección de la resistencia de puesta a tierra de toda la bomba;
1.2.2 Detección de la resistencia de aislamiento de toda la bomba;
1.2.3 Detección de fuga de corriente de tensión soportada por la bomba;
1.2.4 Detección de corriente de fuga de toda la bomba;
1.2.5 Detección de arranque de bajo voltaje de toda la bomba;
1.2.6 Detección de potencia sin carga de toda la bomba;
1.2.7 Verifique la corriente sin carga de toda la bomba.
2. Prueba de tipo de la bomba en el laboratorio.
2.1 Inspección del rendimiento hidráulico de toda la bomba;
2.2 Detección de ruido y vibraciones de toda la bomba;
2.3 Prueba de vida útil de la bomba;
2.4 Prueba de rendimiento a alta y baja temperatura de toda la bomba.
3. Condiciones de trabajo
3.1 Alimentación: corriente alterna monofásica 220 V, 50 Hz;
3.2 Presión máxima del sistema: 0,35 MPa;
3.3 Clase de aislamiento: F;
3.4 Nivel de protección: IP55;
3.5 Temperatura del entorno de trabajo: 0℃～50℃;
3.6 La temperatura del líquido transportador: 5℃～50℃;
3.7 Líquido de suministro: agua limpia.
