Tensión de alimentación |
220-240 V 50/60 Hz, PE |
Protección del motor |
No se requiere protección externa |
clase IP |
IP44 |
Clase de aislamiento |
h |
( HR ) Humedad |
Máx. 95% |
Presión del sistema |
1,0 MPa |
Cumplimiento |
CE/GS/EMC/LVD/RoHS/REACH |
Temperatura ambiental |
0 ～+40 ℃ |
Clase de temperatura |
TF110 |
Temperatura del liquido |
-30 ～+110 ℃ (Glicol hasta 50%) |
Item NO.:
Classic E 20-41. Sistemas de calefacción y suministro de agua caliente sanitaria
2. Sistemas de bombas de calor de fuente de aire y tierra.
3. Sistemas de aire acondicionado
4. Sistemas de circulación de agua caliente industrial.
5. Sistema solar térmico
Circuladores de alta eficiencia con conexión roscada, motor EC y control electrónico de potencia integrado, diseñados para la circulación de líquidos en sistemas de calefacción, aire acondicionado y solares.
Con un índice de eficiencia energética (IEE) en el punto de referencia ErP para los circuladores más eficientes, contribuye al ahorro de energía.
La opción ideal para las necesidades de funcionalidad básica.
Fácil instalación y operación
Equipado con modo de autoadaptación (modo automático, configuración de fábrica), bomba
funciona una vez conectada la alimentación y adapta su rendimiento según
a las necesidades reales del sistema.
Bajo nivel de ruido y alto confort
Índice de ruido: ≤42dB(A)
Bajo consumo de energía
Eficiencia energética de clase A, consumo de energía mínimo de 5 W.
Protección múltiple
Con protección contra sobretensión y sobrecorriente.
Punto de referencia de ecodiseño
EEI≤0,20-Parte 2
Enchufe de alimentación de liberación rápida
Arranque y pare la bomba rápidamente.

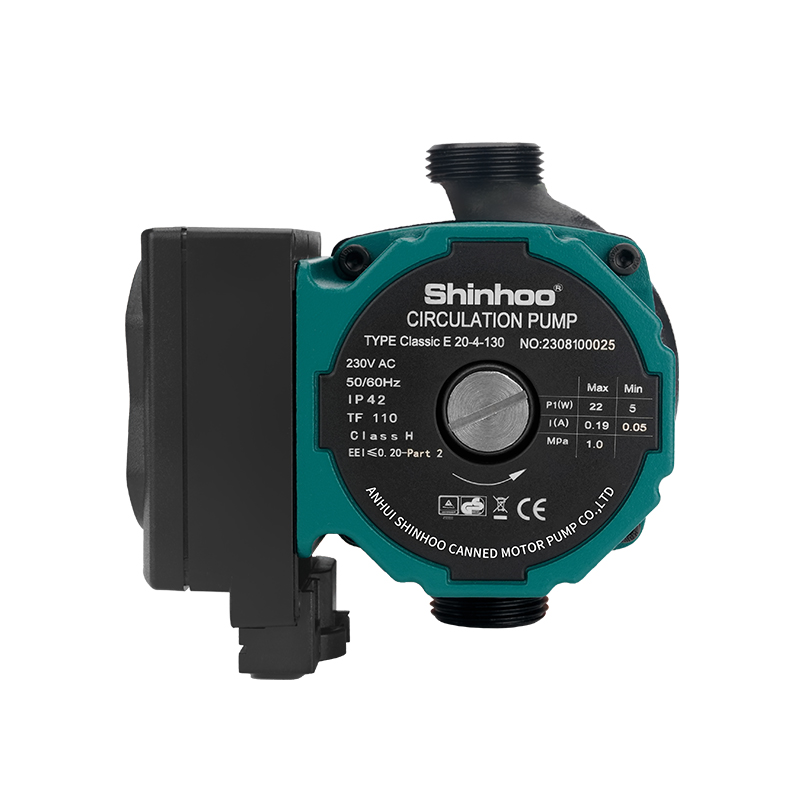

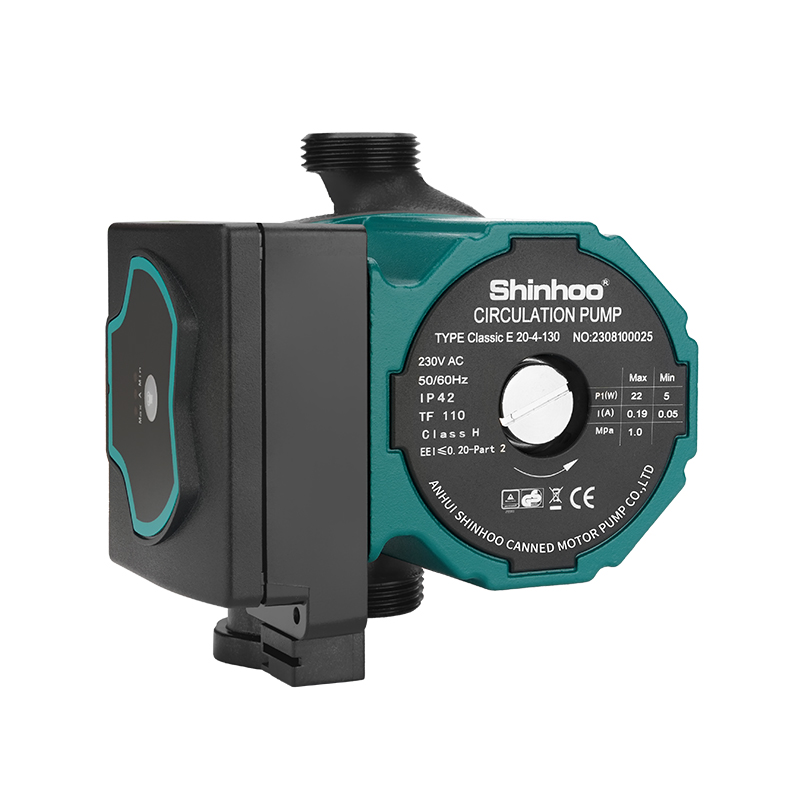

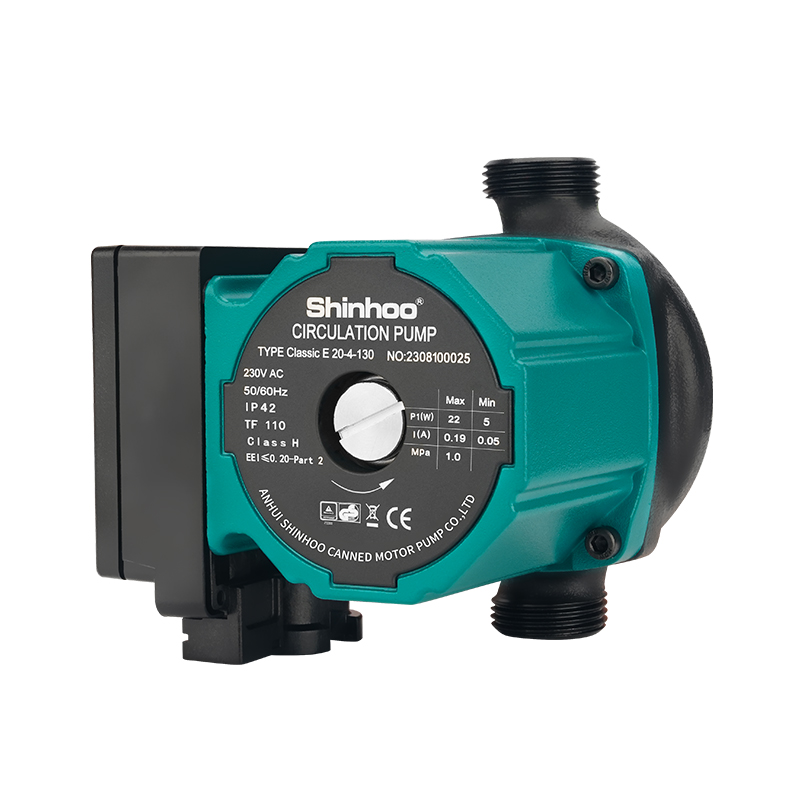

Fotografía del producto y modos de control.
luces de marcha
Cambie entre AUTO y Min-Max con el botón
Ventajas
1. El funcionamiento intuitivo con un solo botón simplifica la selección de cualquier modo de control
2. No se requiere protección externa del motor, lo que reduce el tiempo de instalación.
3. El arranque con alto par mejora el arranque en condiciones difíciles
4. Sin mantenimiento y sin ruido gracias al diseño de rotor encapsulado y al uso de componentes robustos
5. El enchufe de conexión rápida hace que la instalación eléctrica sea rápida, segura y sencilla
6. Se encuentran disponibles carcasas aislantes para minimizar la pérdida de calor en los sistemas de calefacción.
Parámetros:
Modelo: Clásico E 20-4
Potencia: 22W
Altura máxima: 4 m
Corriente: 0,05~0,38A
Voltaje/Frecuencia: 220~240V , 50/60HZ
Carcasa de la bomba: Hierro fundido
Líquido bombeado: agua
Clase de aislamiento: H
Grado de Protección: IP42
Rango de temperatura del líquido: -30-110 ℃
Energía (EEI): ≤0,20-Parte2
Presión máxima del sistema: 1,0 MPa
Fotografía del producto y modos de control.
| Configuración |
Explicación |
| Auto |
Curva de presión proporcional que desciende de mayor a menor |
| mín. |
Mín. Curva |
| máx. |
Máx. Curva |
1. Los LED indican el estado operativo real.
2. La bomba tiene un eje cerámico y cojinetes radiales, un cojinete de empuje de carbono, un rotor de acero inoxidable, una placa de cojinete y un revestimiento del rotor, y un impulsor compuesto, todo lo cual contribuye a una larga vida útil.
3. La bomba se autoventila a través del sistema, lo que contribuye a una fácil puesta en servicio. El diseño compacto con caja de control integrada y panel de control en el costado del motor se adapta a las instalaciones más comunes.
4. La carcasa de la bomba está hecha de hierro fundido y electrorrevestida para mejorar la resistencia a la corrosión.
5. El motor es un motor síncrono de imán permanente/estator compacto caracterizado por su alta eficiencia.
6. La velocidad de la bomba está controlada por un convertidor de frecuencia integrado incorporado en la caja de control.
