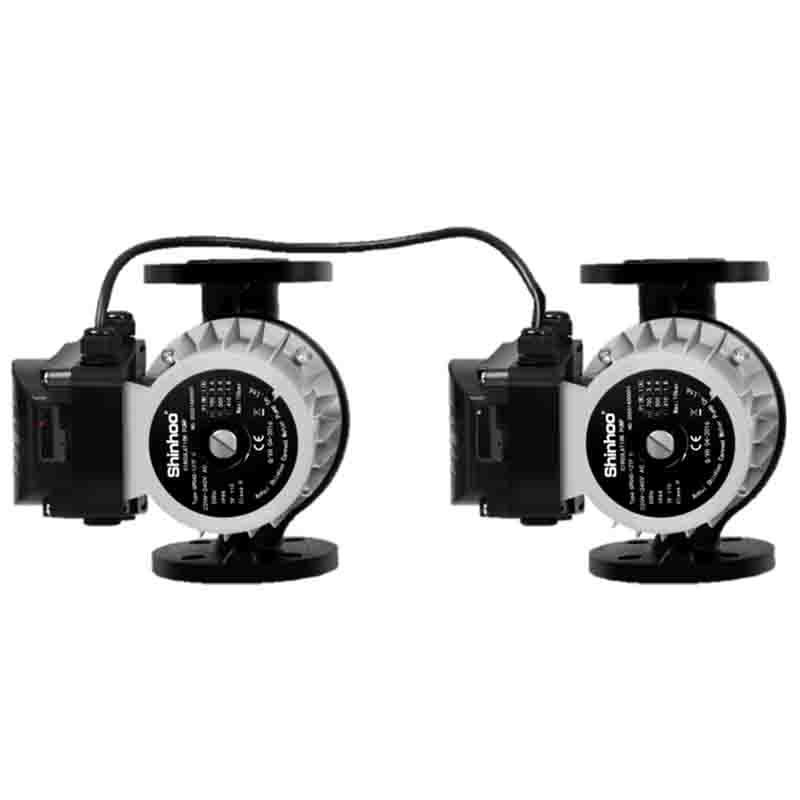

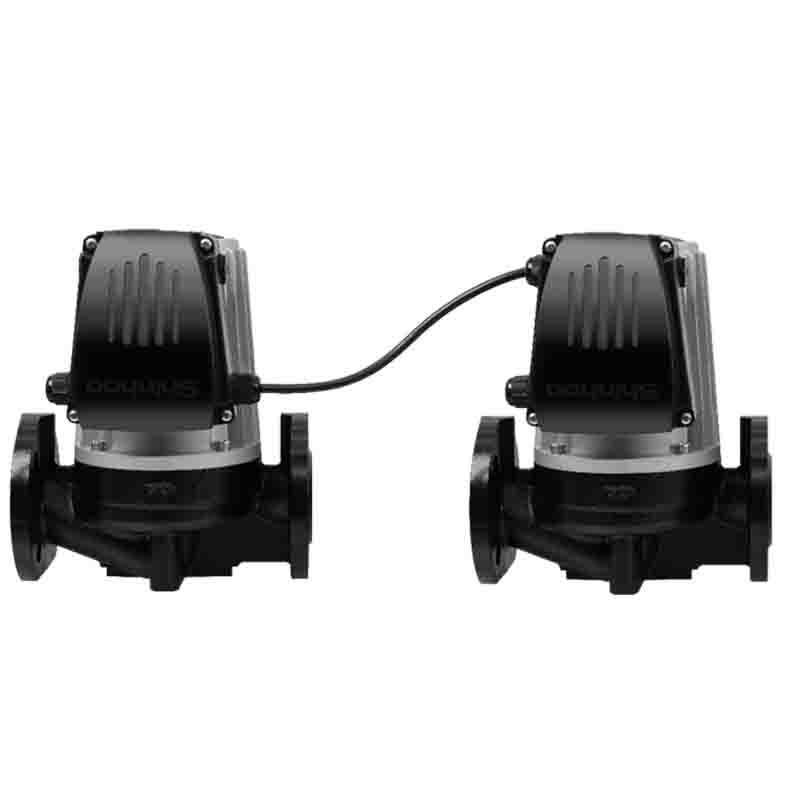

Single phase pipeline double head canned motor pump

Bomba de circulación de doble cabezal para tubería monofásica Basic T40-12F

Datos técnicos

Tensión nominal

CA220-240V

Presión de diseño

1,0 MPa

Grado de temperatura

TF110

Corriente máxima

3.55A

Frecuencia

50Hz

Potencia de entrada

700W

Clase de aislamiento

IP44

Velocidad del motor

2800 rpm ~ 2850 rpm

Ruido

< 48 dB(A)( punto nominal  )

Cumplimiento

CE / RoHS /  ALCANCE

  • Artículo No.:

    Basic T40-12F

Las bombas de agua se pueden utilizar en circuitos mixtos en sistemas de calefacción de una o dos tuberías y sistemas de gran escala, así como en diferentes campos como apartamentos urbanos, villas suburbanas, presurización de suministro de agua residencial, sistemas geotérmicos y circulación de agua caliente, circulación de líquidos en Sistemas de refrigeración y aire acondicionado, suministro de agua solar a calderas, etc.

Hay módulos de relés en las dos cajas de conexiones de  la bomba de dos cabezales y están interconectados por cable. Hay tres modos de funcionamiento y se pueden cambiar seleccionando un interruptor:

1) Ejecución alternativa (configuración predeterminada de fábrica)

Las dos bombas funcionan alternativamente como bombas de trabajo y bombas de reserva  , cada una de las cuales funciona  alternativamente  cada 24 horas. Si la bomba en funcionamiento deja de funcionar debido a una falla o se apaga manualmente, la bomba de reserva comienza a funcionar automáticamente. El orden de la bomba en funcionamiento y la bomba de reserva se puede seleccionar seleccionando el interruptor.

2) Modo de funcionamiento en espera

Dos cabezales de bomba, uno como bomba de trabajo y otro como bomba de respaldo. En este modo, la bomba en funcionamiento funcionará continuamente y no realizará acciones alternas automáticas periódicas. Si la bomba en funcionamiento queda fuera de funcionamiento por algún motivo o se apaga manualmente, la bomba de reserva se iniciará automáticamente. El orden de la bomba en funcionamiento y la bomba de reserva se puede seleccionar seleccionando el interruptor.

3) Modo de funcionamiento de bomba única

Una bomba funciona de forma independiente y no se comunica con las otras bombas. En este modo, si la bomba en funcionamiento deja de funcionar debido a una falla o se apaga manualmente, no cambiará automáticamente a otra bomba.

Parámetros básicos del producto.

Flujo máximo (m³/h): 11

Altura máxima (m): 14

Caudal nominal (m ³/ h) : 8

Altura nominal (m): 10

Tensión nominal: AC220-240V

Corriente máxima: 3,55 A.

Frecuencia: 50Hz



Potencia de entrada: 700W

Presión de diseño: 1.0MPa

Ruido: <48 dB (A) (punto de clasificación)

Velocidad del motor: 2800 rpm ~ 2850 rpm

Clase de aislamiento: IP44

Grado de temperatura: TF110



Giro: rotación en sentido antihorario (visto desde la dirección de entrada del impulsor)

Requisitos de medios para su uso.

Medio utilizado: agua o una mezcla de agua y etilenglicol (≤ 50%)

Temperatura media del agua  : 2 ℃ ~ 110

Valor de pH medio: 6,5 ~ 8,5

Dureza media  : 25 ° dH

Contenido de impurezas sólidas en el medio: el diámetro y la dirección longitudinal de las impurezas sólidas son ≤ 0,1 mm y la proporción de volumen es ≤ 0,1% .

Requisitos ambientales para su uso.

Uso: Mantenga el eje horizontal

Altitud: < 1000 m

Temperatura ambiente de funcionamiento: 0 ℃ ~ 40

(No hay fenómeno de congelación en la tubería ni en la bomba de circulación)

Nota: La temperatura ambiente siempre debe ser inferior a la temperatura del líquido transportado  , de lo contrario aparecerá líquido condensado en la cavidad del estator .

Humedad del entorno operativo ≤ 95%

Requisitos del entorno de almacenamiento

Entorno de almacenamiento Temperatura : - 3 0 ℃ ~ 70 ℃ (no hay fenómeno de congelación en la tubería ni en la bomba de circulación)

Humedad del ambiente de almacenamiento ≤ 95%



        Tabla comparativa de temperatura del agua y presión de entrada

temperatura del liquido

< 70

90

110

Presión de entrada

0,4bar

0,8bar

1,5bar



 elevación de 4 metros

ascensor de 8 metros

1 ascensor de 5 metros

Tipo de motor

Tipo de motor: motor asíncrono monofásico

Material del alambre esmaltado: cobre.

Nivel de aislamiento: H

Resistencia en frío del motor CC a 20 ℃: Resistencia de la fase principal: 9,9 ± 5% Ω  Resistencia de la fase secundaria: 15,2 ± 5% Ω



Dibujo de instalación del esquema



Cuando la bomba de circulación se instala temprano, el eje de la bomba de circulación debe estar en posición horizontal y el ángulo de instalación permitido del eje de la bomba de circulación es ± 5 °. La posición permitida de la caja de conexiones y el caudal se muestran en la siguiente imagen . En condiciones normales de  uso  , la bomba no requiere mantenimiento. Para conocer métodos específicos de instalación y mantenimiento,  lea atentamente las instrucciones  .

Plano de instalación básico del T40-12F

Esta curva de rendimiento es aplicable al agua limpia a temperatura ambiente. Si se utiliza una bomba de circulación para medios sin agua limpia, el rendimiento hidráulico de la bomba disminuirá. Por tanto, a la hora de seleccionar una bomba, se deben tener en cuenta las características del medio líquido que se transporta.

Curva de rendimiento del cabezal básico T40-12F

Curva de rendimiento energético básica del T40-12F
