Caudal máximo ( m³/h ) |
26 |
Caudal nominal ( m³/h ) |
dieciséis |
Altura máxima ( m ) |
33 |
Altura nominal ( m ) |
26 |
Diámetro del tubo de entrada |
RP2" |
Diámetro del tubo de salida |
NPT1 1/2" |
Potencia de entrada ( kW ) |
1.8 |
clase IP |
IP42 |
Item NO.:
F-MHI1603Q1. Suministro de agua y refuerzo;
2. Sistema de calefacción y circulación de agua caliente;
3. Sistema de aire acondicionado;
4. Sistema de circulación industrial;
5. Todo tipo de equipos de soporte.
1. Puede realizar un control automático del suministro de agua de presión constante de circuito cerrado y configurarlo de acuerdo con la presión requerida por el usuario;
2. Operación automática de ahorro de energía: la bomba de agua ajusta automáticamente la velocidad según el consumo de agua del usuario para garantizar la estabilidad de la presión del sistema y ahorrar agua y electricidad;
3. Funciones de protección: control de pérdida, protección contra escasez de agua, alarma de alta presión y otras funciones de protección;
4. Cuando nadie está usando agua, puede controlar la bomba para que se detenga y entre en suspensión automáticamente, y cuando alguien está usando agua, puede iniciar automáticamente la bomba para restaurar el suministro de agua a presión constante;
5. Función de arranque automático de energía entrante: cuando la bomba corta repentinamente la energía durante el funcionamiento normal, y puede reiniciar y restaurar automáticamente la función de suministro de agua a presión constante antes del corte de energía después de recibir la energía;
6. Fácil instalación y operación, bajo nivel de ruido.
Las condiciones de trabajo:
1. Fuente de alimentación: 1~220V/50Hz;
2. Presión máxima del sistema: 7bar;
3. Clase de aislamiento: F;
4. Clase IP: IP42;
5. Temperatura ambiente durante el trabajo: -15 ℃ ~ 110 ℃;
6. El sistema de bomba de agua es adecuado para transportar agua potable, agua caliente, agua condensada, etc. Los principales campos de aplicación incluyen sistemas de suministro de agua, sistemas de suministro de agua a calderas, sistemas de agua de refrigeración, etc.
Elementos de prueba del proceso de producción del producto:
1. Taller de montaje;
2. Prueba de inspección de configuración de parámetros de toda la bomba;
3. Prueba de rendimiento hermético de toda la bomba.
Prueba del modelo de la bomba en el laboratorio:
1. Prueba de inspección del rendimiento hidráulico de toda la bomba;
2. Pruebas de detección de ruido y vibraciones de toda la bomba;
3. Pruebas constantes de humedad y calor de toda la bomba;
4. Pruebas de rendimiento a altas y bajas temperaturas de toda la bomba;
5. Prueba de vida de la bomba.
Parámetro del dibujo de instalación:
Curva de rendimiento :
H----- Cabeza
P1---- Potencia de entrada
EM---- Eficiencia
Q----- Flujo
Tags :
Caudal máximo ( m³/h ) 8 Caudal nominal ( m³/h ) 4 Altura máxima ( m ) 33 Altura nominal ( m ) 25 Diámetro del tubo de entrada RP1 1/4" Diámetro del tubo de salida NPT1" Potencia de entrada ( kW ) 0,8 clase IP IP42
Caudal máximo ( m³/h ) 8 Caudal nominal ( m³/h ) 4 Altura máxima ( m ) 42 Altura nominal ( m ) 38 Diámetro del tubo de entrada RP1 1/4" Diámetro del tubo de salida NPT1" Potencia de entrada ( kW ) 0,98 clase IP IP42
Caudal máximo ( m³/h ) 8 Caudal nominal ( m³/h ) 4 Altura máxima ( m ) 57 Altura nominal ( m ) 50 Diámetro del tubo de entrada RP1 1/4" Diámetro del tubo de salida NPT1" Potencia de entrada ( kW ) 1.35 clase IP IP42
Caudal máximo ( m³/h ) 12 Caudal nominal ( m³/h ) 8 Altura máxima ( m ) 35 Altura nominal ( m ) 25 Diámetro del tubo de entrada RP1 1/2" Diámetro del tubo de salida NPT1 1/4" Potencia de entrada ( kW ) 0,8 clase IP IP42
Caudal máximo ( m³/h ) 12 Caudal nominal ( m³/h ) 8 Altura máxima ( m ) 48 Altura nominal ( m ) 38 Diámetro del tubo de entrada RP1 1/2" Diámetro del tubo de salida NPT1 1/4" Potencia de entrada ( kW ) 1.8 clase IP IP42
Caudal máximo ( m³/h ) 12 Caudal nominal ( m³/h ) 8 Altura máxima ( m ) 59 Altura nominal ( m ) 45 Diámetro del tubo de entrada RP1 1/2" Diámetro del tubo de salida NPT1 1/4" Potencia de entrada ( kW ) 2.2 clase IP IP42
Voltaje de la fuente de alimentaciónmi 115 V +6 %/-10 %，60 Hz，Educación física Protección del motor La bomba no necesita protección externa Grado de protección IP42 Clase de aislamiento H Humedad relativa（RH） Máx. 95% Sistema de soporte de carga 1,0 MPa

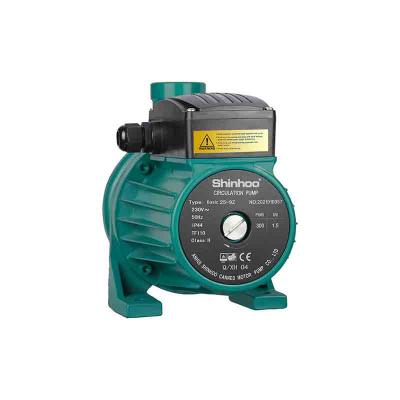

Longitud del cuerpo de la bomba 130/180 mm Fuerza 70/115/140W Flujo máx. 3,5m³/h cabeza máxima 7m Actual 0,73/0,52/0,33 A Voltaje/ Frecuencia 220~240V, 50Hz Carcasa de bomba hierro fundido Líquido bombeado Agua Clase de aislamiento h Grado de protección IP44 Rango de temperatura del líquido 2~110℃ Presión máxima del sistema 1.0Mpa

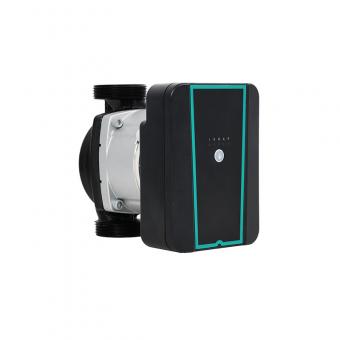

Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～+40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～+110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Tensión de alimentación 220-240 V 50/60 Hz, PE Protección del motor No se requiere protección externa clase IP IP44 Clase de aislamiento h Humedad ( HR ) Máx. 95% Presión del sistema 1,0 MPa Cumplimiento CE/GS/EMC/LVD/RoHS/REACH Temperatura ambiental 0 ～ +40 ℃ Clase de temperatura TF110 Temperatura del liquido -30 ～ +110 ℃ (Glicol hasta 50%) Voltaje/ Frecuencia 230V/50HZ Carcasa de bomba Hierro fundido Energía (IEE) ≤0,23-Parte2
Modelo Básico 25-7S, Básico 25-7SQ, Básico 25-7SN, Básico 257SP Longitud del cuerpo de la bomba 130/180 mm Fuerza 130/110/90W Flujo máx. 4m³/h cabeza máxima 7m Actual 0,6/0,52/0,42A Voltaje/ Frecuencia 115/230V, 50/60HZ Carcasa de bomba Cuerpo de hierro fundido, acero inoxidable ( N), cuerpo de cobre (B), bronce (Q) y plástico (P) Líquido bombeado Agua Clase de aislamiento h Grado de protección IP44 Rango de temperatura del líquido 2-110℃ Presión máxima del sistema 1.0Mpa Carcasa de la bomba Cuerpo de cobre(B)
Tensión nominal : 380 V. Corriente nominal: 4.01A Frecuencia : 50Hz Flujo nominal : 16 m³/h Cabeza nominal : 25 m Potencia nominal: 1850W Flujo máximo : 23 m³/h Altura máxima : 36m Potencia máxima : 2500W Presión de diseño : 10bar Clase de aislamiento : F Eficiencia máxima de la unidad: 45% Clase de protección : IP54. Vibración : < 2,8 mm/s Ruido : < 63 dB ( A) Dirección: en sentido antihorario visto desde la entrada de la bomba
